Установить однофазный счетчик. Установка электросчетчика своими руками

15.02.2022

Главным предназначением электросчетчика является измерение уровня потребления электроэнергии. Обычно монтажом подобного оборудования занимаются специализированн ые сотрудники, но при желании справиться с установкой электросчетчика можно своими руками. Главное – тщательно подготовиться к предстоящему мероприятию и сделать все в соответствии с инструкцией, т. к. при самостоятельной установке вся ответственность за выполняемые действия и возможные последствия будет лежать исключительно на вас.

В зависимости от механизма действия счетчики электроэнергии делятся на электронные и индукционные. Индукционное оборудование постепенно вытесняется с рынка преимущественно по инициативе правительства – такие счетчики очень легко «обмануть».

Электронные счетчики электроэнергии отличаются более высокой точностью, меньшими габаритами и отличной универсальностью. К примеру, современные электросчетчики поддерживают работу в многотарифном режиме. Такое преимущество актуально для регионов, в которых тарифы на электричество меняются в зависимости от времени суток. Поэтому при выборе между индукционным и электронным оборудованием предпочтение однозначно стоит отдавать в пользу последнего.

Счетчики электроэнергии классифицируют по значению номинального тока и показателям (классу) точности. Чем ниже будет цифра класса вашего счетчика, тем с меньшим отклонением он будет работать.

Для определения примерного необходимого номинального тока разделите допустимое значение активной мощности, которую предоставляет сетевая организация на одного потребителя, на напряжение вашей сети, т. е. на 220В либо 380В.

Обычно на трехфазное подключение выделяется более высокая мощность, однако, применение однофазных сетей в бытовых условиях является более целесообразным и предпочтительным.

Сложности с подключением счетчика возникают в ситуациях, при которых владельцу необходимо запитать здание с расчетным током выше 100 А. В таких условиях прямая «врезка» счетчика неосуществима. Для установки учетного оборудования понадобится дополнительно подключать трансформаторы тока.

Применение любых промежуточных компонентов приводит к увеличению погрешности учета расхода электроэнергии, поэтому трансформаторная схема должна быть грамотно спланирована. Решением этой задачи в обязательном порядке занимается квалифицированны й специалист.

При выборе счетчика обратите внимание на срок давности установки пломбы и целостность этого элемента.

Пломба госповерителя крепится к винтам кожуха учетного прибора. Пломба счетчика для однофазной электросети должна быть не «старше» 1 года. В случае со счетчиками для трехфазных сетей максимально допустимый срок увеличивается до 2 лет.

С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительств о сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.

В упомянутых документах перечисляется ряд требований, которые в обязательном порядке должен выполнить пользователь перед подключением строения к электросети. Также в документации четко разграничивается ответственность между поставщиком электроэнергии и ее потребителем.

В соответствии с действующим законодательство м домовладелец должен устанавливать счетчик в пределах своих сетей потребления. Лучшим местом для установки счетчика является отапливаемый распределительны й щиток в доме. Однако в последнее время контролирующие организации требуют, чтобы учетное оборудование устанавливалось строго за пределами жилого помещения в свободном доступе для проверяющих организаций.

К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.

По официальным заявлениям поставщики электроэнергии вынуждают владельцев устанавливать счетчики на улице для обеспечения доступности к устройству с целью снятия показаний и выполнения технического обслуживания. По неофициальным же данным поставщики так пытаются предотвратить возможность несанкционирован ного доступа к учетному оборудованию с целью кражи электроэнергии.

Схемы подключения электросчетчика

Разбираться в каких-либо сложных схемах подключения учетных устройств домашнему мастеру необязательно. Поэтому вашему вниманию предлагаются самые популярные и элементарные варианты подключения электросчетчика.

Простейший вариант – это подключение по однофазной схеме. Для монтажа такой сети понадобится не более 6 электропроводов без учета нагрузки. К входу прибора подключаются кабели рабочего «нуля», фазы и заземления. Аналогичные кабели размещаются и на выходе учетного аппарата.

Для большего удобства и безопасности перед счетчиком рекомендуется устанавливать автовыключатель. Это приспособление будет автоматически отключать электроснабжение в случае появления аварийной ситуации.

Службы энергосбыта не совсем благосклонно относятся к упомянутым выключателям. Чтобы избежать лишних проблем и разбирательств, выключатель следует опломбировать с помощью специальной пластиковой коробочки, DIN-рейки и собственно пломбы. Стоят все эти дополнительные приспособления немного, места практически не занимают, крепятся очень легко, поэтому выделите немного времени и уберегите себя же от лишней головной боли.

В конструкции учетной установки присутствуют специальные клемники, они же шины. Такое приспособление представляет собой планку из меди, фиксируемую при помощи специальных диэлектрических зажимов. В планке присутствует несколько отверстий, посредством которых выполняется подключение проводов с использованием винтовых зажимов. Этот вариант подключения подходит для тех ситуаций, когда возникает необходимость соединения нескольких отдельных проводов в единое целое.

Видео — Как установить электросчетчик однофазный

Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.

Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.

Высота крепления агрегата – 80-170 см над землей. Если вы установите счетчик ниже либо выше, вам будет попросту неудобно снимать числовые показания с экрана.

Порядок подключения электросчетчика

Самостоятельная установка электросчетчика выполняется в несколько простых шагов.

Первый шаг. Подготовьте необходимые приспособления для установки, а именно:

Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.

Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.

Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.

Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.

Монтаж начинайте с подключения нагрузки на автоматы, после этого подсоедините автоматы к электрическому счетчику и лишь затем подключайте непосредственно счетчик.

Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.

Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированн ом магазине.

Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.

Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.

Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.

Одиннадцатый шаг. Отключите питание дома.

Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.

На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.

Удачной работы!

Видео – Установка электросчетчика своими руками

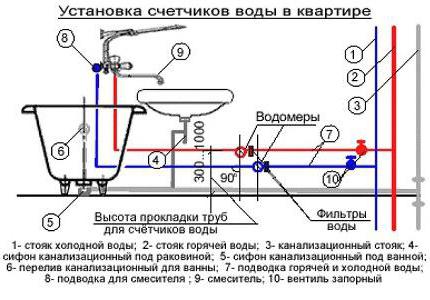

Схема установки счетчика воды в квартире определяется в самой инструкции к данному водомеру. Цель монтажа этих устройств - снижение издержек на оплату коммунальных услуг по доставке холодной и горячей воды в квартиру и отвод из квартиры канализационных стоков.

Есть ли смысл в установке водомера

Как известно, решение, устанавливать или нет счетчик воды, принимает собственник. Однако каждый год стоимость единицы потребленной воды по нормативам увеличивается. В связи с этим граждане все чаще начинают задумываться над тем, что необходимо отходить от нормативов путем внедрения в квартиры водомеров. Собственникам или квартиросъемщикам, оплачивающим коммунальные услуги, теперь нужно будет привыкать к тому, что оплачивать нужно будет не только приход воды, но и ее уход. Причем водоотведение в нашей стране равно приходу, не учитываются затраты на приготовление пищи, на то, что часть воды остается на теле при приеме банных процедур, на полу - при уборке и т.д. Помимо этого, установка счетчика способствует меньшему расходу данного ресурса со стороны управляющих компаний, поскольку становится нельзя бесконтрольно списать результат работы изношенных сетей на собственников.

Готовим водомер к врезке

Как установить счетчик воды в квартире? Для этого необходимо первоначально присоединить к этому устройству фильтр, как правило, грубой очистки с целью защиты от крупного мусора и увеличения срока службы. Помимо него монтируют обратный клапан, без которого счетчик могут не принять к эксплуатации.

При установке водомера (он же счетчик воды) нужно тщательно изучить комплектность. Вместе с ним должны идти американки, которые предохраняют элементы системы водоподачи и водоотведения от порчи при необходимости снятия водомеров.

С фильтром и обратным клапаном должны соединяться герметично, для чего используют паклю или ФУМ-ленту.

На счетчике изготовитель стрелкой показывает направление воды, поэтому необходимо строго ее придерживаться при осуществлении монтажа.

Монтаж счетчика

Он должен выполняться строго по схеме установки счетчика воды в квартире. Более комфортно устанавливать счетчик в металлопластиковые или полипропиленовые трубы. Элементы последнего соединяются при помощи компактного паяльника.

Как установить счетчик воды в квартире? Следуя приведенной ниже инструкции, сделать это несложно.

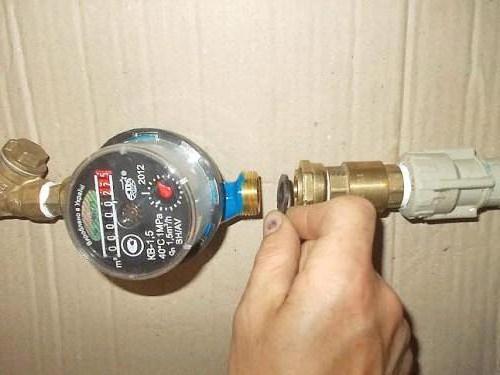

Разрезаем трубу, подсоединяем водомер к отсекающему водопроводному крану и герметизируем. Осуществляем измерения и находим, где нужно установить ответную резьбу.
Удаляем лишние части трубы, ставим фитинг или нарезаем резьбу.
От счетчика отсоединяют обратный клапан, который прикручивают на ранее подготовленную резьбу.
Плотно прикручивают американку.
Для проверки герметичности резьбовых соединений, которые были осуществлены в процессе монтажа, открывают кран, который отсекает систему водопровода от стояка.
Если протечек нет, вызываем инспектора горводоканала или пломбировщика из управляющей компании.
Как правильно установить счетчик воды в квартире, если трубы металлические? Только используя пилу по металлу и станок для нарезки резьбы.

Правила и порядок установки счетчиков на воду

Требования к установке водомера определяются действующими национальными стандартами семейства Р 50193, прежде всего 1 и 2. Здесь установлены общие правила монтажа и осуществления контроля за водомерами. Полный набор требований к порядку установки счетчиков определяется управляющими компаниями, где определяется метод опломбирования водомера, состав оборудования и требования, предъявляемые к нему в целом и отдельным его составляющим.

В любом случае измеритель потребления воды монтируется в начале водопровода, подходящего к квартире. Наличие шарового вентиля и фильтра грубой очистки относится к обязательным требованиям.

Водомер должен быть расположен так, чтобы обеспечивать:

доступ к нему с целью снятия показаний и проверки работоспособности;
просмотр циферблата;
исключения попадания различных загрязняющих веществ на корпус;
возможность его опломбировки и проверки;
возможность его снятия при необходимости.

Лучше всего данное устройство располагать в вертикальном или горизонтальном положениях непосредственно перед вводом в квартиру на высоте более полуметра.

Монтаж своими руками

Российское законодательство не запрещает осуществлять монтаж водомера собственнику самому. Как производится установка счетчика воды своими руками? Прежде всего необходимо учесть, что монтаж потребует перекрытия воды в стояке. При приобретении счетчика нужно проверить наличие техпаспорта. В случае если возникнет какая-либо неисправность, отвечать будет тот, кто решил действовать самостоятельно.

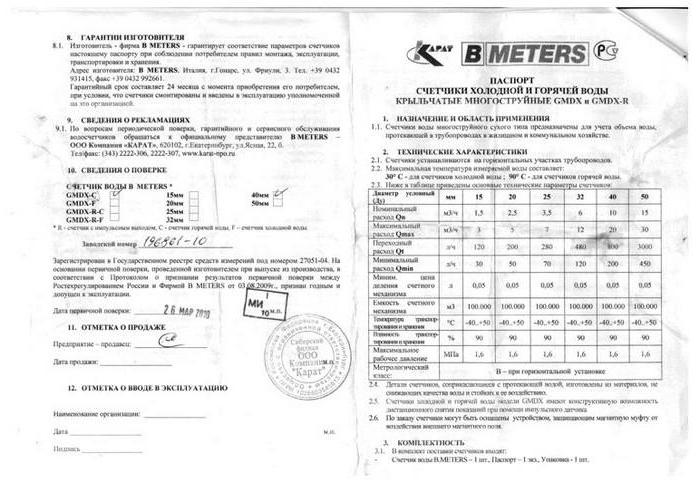

После покупки счетчик проверяется в управляющей организации или другой компании, имеющей соответствующую лицензию. Для этого он туда предоставляется с техпаспортом, в котором все заполнят и поставят отметку об опломбировке. Водомер предпочитают монтировать в туалете или в ванной. Если у вас кухня отдалена от этих мест, то там придется ставить дополнительный счетчик.

Перед началом монтажа нужно расположить детали по порядку - слева направо: кран для запора, грубоочистной фильтр, водомер, клапан. При самостоятельной установке особо тщательно смотрите на стрелочки на счетчике, иначе все ваши усилия могут пойти прахом.

Соединяем детали для определения требуемого количества витков. Наматываем на фильтр уплотнитель. Если используется пакля, то ее нужно свернуть в шнур толщиной не более 1 мм. После намотки на резьбу наносим сантехническую пасту и закручиваем кран.

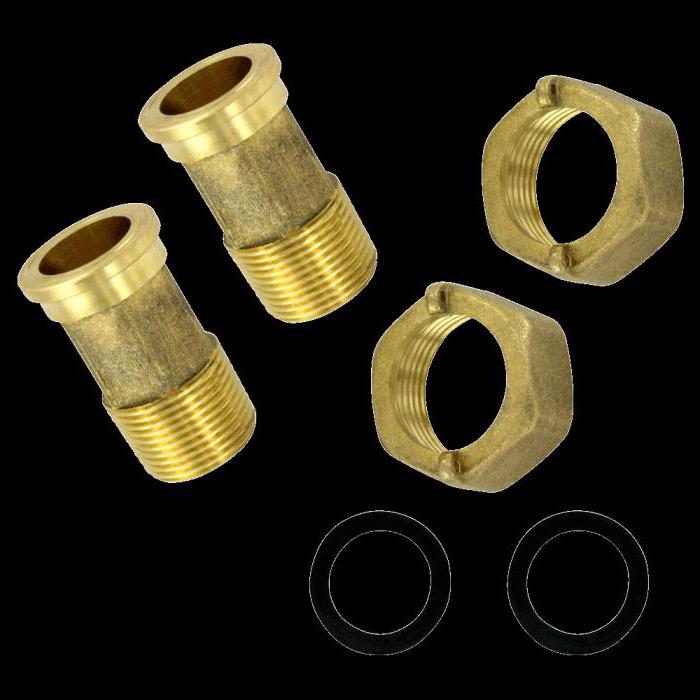

Для холодного счетчика нужны резиновые прокладки, а для горячего - прокладки из паронита. Американку накручиваем на фильтр с паклей, с клапаном стыкуем второй патрубок. Прикрепляем эту конструкцию к счетчику. В итоге патрубок должен быть направлен вниз, вверх должен быть обращен отстойник на фильтре, переключатель запорного крана и циферблат счетчика.

Врезаем соединенные элементы в магистраль, измеряем длину и такую же длину от точки соединения на трубе и отрезаем необходимую часть.

Прикрепляем полученную конструкцию к подводке.

В конце работы проверяем систему.

Обращение к специалистам

Грамотную схему установки счетчика воды в квартире помогут составить специалисты. При этом у них должна быть лицензия на данный вид деятельности, предпочтение нужно отдавать тем, кто дает гарантию на работы по установке счетчика. Помимо этого перед установкой заключается договор, а после приема работы подписывается акт.

Документы для собственника после установки

Акт приема-передачи счетчика, где указаны их заводские номера, дата установки, водопотребитель. Его подписывают все стороны. Также должен быть техпаспорт с указанием первичной величины расхода, монтажной датой и датой ввода в эксплуатацию, помимо этого в наличии должно быть свидетельство о поверке с указанием даты следующей.

В заключение

При решении монтировать счетчик нужно четко определиться со схемой установки счетчика воды в квартире. Он может быть установлен самостоятельно или с помощью специалистов. После установки необходимо оформить требующиеся документы и проходить периодическую поверку.

Установка счетчика воды своими руками — пошаговая инструкция

Несмотря на то, что стоимость услуг ЖКХ в разных регионах страны может отличаться, тот факт, что цена постоянно растет, сомнений не вызывает. И если несколько лет назад люди согласны были платить «среднюю» стоимость, то теперь это их не устраивает, они желают отдавать деньги только за ту воду, что была использована. Для этого на подводные магистрали устанавливаются . Их должны опломбировать работники фирмы-управителя, в противном случае показатели водомеров действительными не будут.

Возможно, Вас заинтересует информация о том, как производится

Дополнительным стимулом к покупке водомеров является то, что вскоре правительство намерено снабдить ими каждого пользователя водоснабжения (разумеется, за счет покупателя). Словом, рано или поздно, но установить водомер вам придется. Ранее мы уже говорили о том, а сегодня сосредоточимся на его монтаже.

Целесообразность установки счетчика

Если вы сомневаетесь, поможет ли водомер сэкономить или напротив – приведет к лишним растратам, то для начала взвесьте плюсы и минусы установки измерительного оборудования.

К примеру, если в квартире проживают двое, а зарегистрировано пятеро, то плата будет исходить из «среднего» потребления за месяц на каждого прописанного жильца. Это невыгодно, ведь если вы потребили, скажем, шесть кубов, то платить нужно будет за все двадцать. Тогда действительно поможет вам существенно сократить расходы на воду.

Если фактически проживает столько же людей, сколько зарегистрировано, то установка водомера позволит сэкономить до 30%.

А есть ли случаи, когда устанавливать счетчик невыгодно? Да, они есть. Речь идет о ситуациях, когда в квартире обитает большее количество человек, чем зарегистрировано. По понятным причинам таким людям лучше платить за «среднее» потребление.

Юридическая сторона вопроса

В законодательстве нет четких запретов на самостоятельную установку счетчиков для воды, поэтому если у вас есть желание и возможности, то почему нет? Правда, здесь есть несколько важных нюансов:

Учтите все эти моменты до того, как приступить к установке.

Правила установки счетчика воды самостоятельно

Установка счетчика начинается с обращения в местный водоканал, где вам выдадут технические требования к водомеру. Далее следует непосредственно , сертифицированного и с оттиском на пломбе.

Важно! Обязательно проверьте счетчик после покупки, обратившись в частную лицензированную фирму, управление водоканала или ЖЭК!

Проверять счетчик следует в ведомстве КИП местного водоканала, либо аналогичном ведомстве ЖЭКа. Также это можно сделать в частной компании, имеющей лицензию. Счетчик сдается вместе с техпаспортом, в котором после окончания проверки появится соответствующий штамп ведомства и будут заполнены все необходимые поля. Здесь же вам будет назначена дата опломбировки.

Важно! Запрещено повреждать КИПовскую пломбировку. Такой счетчик не будет принят в водоканале. Если повреждена пломба завода, то прибор может быть принят в КИП, а если нет пломбы КИПа, то данные счетчика будут недействительными.

Выбор места для водомера

Вам нужно установить счетчик максимально близко к месту, где магистраль вводится в помещение. Конкретных цифр здесь нет, поскольку места ввода в различных зданиях могут отличаться, притом существенно. Осмотр будет проводиться инспектором, но вы можете сделать это раньше. Оптимальным вариантом для городской квартиры является место возле . Бывает, что трубы проходят по полу через туалет, тогда следы установки скрыть вы не сможете, и счетчик придется устанавливать в ванной комнате.

Другое дело – частные дома, к которым требования инспекции значительно строже. Водомер устанавливается не дальше 20 сантиметров от выхода трубопровода. Если во дворе имеется колодец, то он обязательно должен быть капитальным и запираться надежной крышкой (ее тоже опломбируют). Нарушить пломбу имеет право только инспектор, исключение может быть лишь при ликвидации пожара или ЧП на самом водоканале.

Какие комплектующие потребуются при установке

Если установите счетчик по схеме, то никаких сложностей не возникнет. Но, чтобы разобраться в этом, нужно четко уяснить назначение каждого узла.

Важно! Полуоткрытое положение для шарового крана – верный путь к скорому выходу из строя. Он должен работать лишь в положениях «Открыто» и «Закрыто». Если требуется частичное перекрытие воды, устанавливайте вентиль.

Цены на счетчики воды

счетчики воды

Технология установки водного счетчика

Когда все необходимое уже приобретено, ознакомьтесь с инструкциями всех элементов. В техпаспорте счетчика обязательно указывается, какое расстояние прямого отрезка должно находиться перед прибором и до него. Процедура установки состоит из следующих этапов.

Этап 1. Вначале разложите все детали в линию, дабы потом не путаться: обратный клапан, водомер, фильтр и запорный кран. На каждой детали есть стрелочки, обратите на них внимание – все они должны указывать в одну сторону.

Этап 2 . Далее сделайте «сухое» соединение, необходимое для того, чтобы правильно просчитать витки. Закручиваете фильтр на кран и считаете витки, обычно их не больше пяти. Обращайте внимание, на каком из витков отстойник находится внизу – к примеру, на четвертом. Раскручиваете все, берете уплотнитель (можно обычную льняную паклю) и наматываете его на фильтр запорного крана.

Помимо пакли, в качестве уплотнителя нити из полиамида «Тангит Унилок», в которых дополнительно есть силиконовая смазка, а также пасты-уплотнители «Мультипак» и «Унипак».

Это делаете следующим образом:

берете одну прядь пакли, выравниваете и делаете из нее ровный шнур толщиной не более 1 миллиметра;
наматываете ее на резьбу так, чтобы все канавки были закрыты;
сверху наносите сантехническую пасту и закручиваете запорный кран (главное – не переусердствовать, дабы соединение не лопнуло).

Этап 3. Зачастую с водными счетчиками в комплекте идут американки и кольца-уплотнители. Американки (специальные патрубки с накидными гайками, используемые для соединения труб) подойдут, а вот кольца покупаете новые. Если счетчик устанавливается для , то лучше использовать паронитовые прокладки, а если для холодной, то резиновые. На фильтр накручиваете патрубок, используя ту же льняную паклю, затем счетчик. Другой патрубок соедините с обратным клапаном.

Всю конструкцию крепите к водомеру. У вас получится следующее:

выключатель запорного крана «смотрит» вверх;
циферблат счетчика тоже вверх;
отстойник фильтра – так же;
крыльчатка – вниз.

Этап 4. Все элементы соединены, теперь их нужно врезать в трубопровод, предварительно перекрыв воду.

Важно! Если дом многоквартирный, то нельзя делать это самому – нужно вызвать представителя водоканала.

Измеряете, какой длины получилась конструкция. Отмеряете такое же расстояние на трубе от места стыка. Отрезаете необходимый участок, предварительно подставив тазик (возможно, вода будет течь, хоть и не под напором).

Этап 5. Крепите конструкцию к подводящей трубе. Здесь могут возникнуть некоторые проблемы. Если трубопровод металлический, то потребуется нарезать резьбу, но это еще не все. Самое важное – правильно отмерить расстояние, ведь это не пластик и гнуться не будет. Желательно весь участок заменить полипропиленовыми трубами, тогда потребуются специальные фитинги для соединения пластика с металлом.

Проверка системы

После завершения монтажа вы должны проверить, насколько работоспособна система. Для этого включаете воду и медленно откручиваете шаровой кран. Смотрите, нет ли течи. Если система в порядке, счетчик измеряет правильно, нет никаких проблем, то встает вопрос , смело вызывайте представителя водоканала. Он все осмотрит, сделает необходимые записи в техпаспорте и поставит пломбу. В некоторых случаях пломба может ставиться и на фильтр, но это делают просто так, на всякий случай, особой необходимости в этом нет. Как устанавливаются , Вы можете прочитать в нашей статье.

В итоге вы получаете техпаспорт и документ, удостоверяющий, что прибор опломбирован и введен в эксплуатацию. С этого момента вы будете оплачивать услуги водоснабжения в соответствии с показаниями прибора.

В качестве заключения

Как мы видим, самостоятельная установка водного счетчика не требуется много времени или сил. Главная проблема – это бюрократические перипетии, получение и утверждение различных бумаг, подача заявлений и прочее. Не стоит забывать о том, что периодически вы должны сдавать водомер на проверку, ведь он может неправильно считать и тогда производится . Если водомер для горячей воды, то это следует делать каждые шесть лет, а если для холодной, то раз в четыре года.

Обычно приборы учета устанавливаются организациями, предоставляющими те или иные услуги. В данном случае - это счетчик электрической энергии и электросети или ЖЭКи. Тем не менее не возбраняется и самостоятельная установка электросчетчика. Единственное, специалист должен проверить работу и опломбировать прибор учета.

Таким образом, подключение электросчетчика своими руками в квартире или частном доме - вполне реальная и выполнимая задача. Но сделать это нужно правильно и с учетом всех требований на установку. Это поможет избежать множества проблем, включая аварии на подстанции или в доме, пожар и, наконец, поражение электрическим током. Да и неправильно подключенный счетчик у вас не примут в работу.

Как работает и что он считает

Прежде всего, что он считает? Считает он, точнее, учитывает расход электроэнергии, который принято выражать в ваттах в час (Вт/ч). Ватт - это единица мощности, а час, понятное дело, - времени. Именно за израсходованные ватты мы и платим. Обратите внимание - не за амперы или вольты, а именно за ватты. Сколько «ест» та же стоваттная лампочка? «Ест» она сто ватт, на то и стоваттная.

А вот величина платы за ее использование будет зависеть от времени, в течение которого эта лампочка горела. Таким образом, в задачи счетчика электрической энергии входит вычисление мощности работающих в каждый момент времени электроприборов и подсчет времени, в течение которого эта мощность расходовалась. В результате на выходе мы получаем так называемые киловатты в час кВт/ч., за которые и платим. Киловатты - потому что ватт мы тратим настолько много, что проще добавлять приставку «кило» (по аналогии с килограммом и граммом), а не писать лишних три нуля.

Как он это делает

P = I х U

Практически все электросчетчики так и делают. Механические - при помощи достаточно сложного для понимания неспециалистом принципа вихревых токов, электронные - используя аналоговую или цифровую обработку сигналов, поступающих с датчиков тока и напряжения. Полученные данные накапливаются с течением времени и, скажем, через неделю вы можете прочитать на индикаторе (механическом или электронном - не суть важно) показания, соответствующие количеству потребленной энергии в Вт/ч. или кВт/ч.

Какие бывают виды

Все существующие на сегодня приборы учета потребленной электроэнергии можно разбить на три группы:

Механические;
Электронно-механические;
Электронные.

Еще десяток-другой лет назад все счетчики электрической энергии были механическими . Вихревые токи, создаваемые за счет протекающего через специальную шину тока, крутили металлический диск. Сам диск помещался в магнитное поле, которое было тем выше, чем выше напряжение. Отсчитывал обороты диска обычный механический счетчик. Эти счетчики были весьма капризны (их, к примеру, нужно было устанавливать строго вертикально), точность их напрямую зависела от качества и состояния механических узлов счетного механизма и была невысока. Такой счетчик можно было легко «обмануть», создав возле него сильное магнитное поле (проще говоря - поднести магнит к диску).

Механический счетчик, пожалуй, знают все - этот настоящий образец старого изделия до сих пор трудится по гаражам и дачам

Позже появились электронно-механические приборы . Первые рассчитывали мощность электронными методами, но счетчик имели механический. Вторые - полностью электронные, имеющие микроконтроллер, память и дисплей того или иного типа. Сегодня обычные механические счетчики почти повсеместно заменяются на электронные. Во-первых, электронные гораздо точнее, долговечнее и лучше защищены от саботажа (обмана). Во-вторых, современный электронный электросчетчик в состоянии самостоятельно передавать данные поставщику услуг по отдельной линии. По этой же линии можно прибором управлять - переключать тариф день/ночь, отключать потребителя, к примеру, за неуплату и пр.

Электронно-механический (слева) и электронный прибор учета электроэнергии

Что нужно знать перед установкой

Если вы решили установить электросчетчик своими руками, то вам придется обратить внимание на некоторые особенности правильного подключения. Одни условия необходимо выполнить согласно существующим требованиям, другие обеспечат безопасность эксплуатации.

Прежде чем начать установку, поинтересуйтесь у поставщика, какой электросчетчик можно поставить и где его можно разместить . В частных домах, к примеру, многие электросети требуют устанавливать приборы учета снаружи здания, а подвод со стороны поставщика должен производиться цельным кабелем и не иметь коммутационных устройств. Кое-кто разрешает ставить перед счетчиком, скажем, автомат, но требует поместить его в электрощит рядом со счетчиком, чтобы все это дело можно было опломбировать.

Если электрощит металлический, он потребует заземления, а значит, изготовления заземляющего контура. Вообще, нюансов много, так что обязательно уточнитесь, чтобы не переделывать. Что касается типа, то не стоит устанавливать старый механический счетчик - если именно в вашем регионе они еще «в моде», то скоро из нее выйдут, и придется тратиться на покупку электронно-механического или электронного.

Следующий пункт. Любой электросчетчик имеет свои сроки поверки . Новый счетчик уже поверен производителем, а срок до следующего испытания начинает «отщелкиваться» с момента покупки прибора (по штампу даты продажи в паспорте). Так что если ваш прибор пролежал в кладовке даже абсолютно новым лет пять, то перед тем, как установить, его придется отнести в соответствующую организацию на поверку. Придется поверить и прибор, определить дату предыдущей поверки невозможно - на корпусе нет соответствующих поверок, документов на устройство нет. После проверки и производитель, и испытательная организация пломбирует прибор и эту пломбу нарушать нельзя!

Для установки и подключения в счетчике имеется отдельный лючок с крышкой. Вы можете установить прибор, произвести необходимую коммутацию без повреждения основной пломбы. А вот когда работа закончена и электрики ее примут, они и этот лючок а, может быть, и весь электрощит (если прибор на улице и имеет дополнительные средства коммутации, к которым вам доступ запрещен) опломбируют. Теперь вы можете только снимать показания с устройства прямым наблюдением и не более.

И последнее замечание. Если ваша сеть однофазная, то вам будет достаточно подсоединить однофазный счетчик. Если трехфазная, то придется купить трехфазный прибор. Можно ли поставить трехфазный счетчик в однофазную сеть? Теоретически можно. Устройство будет исправно считать электроэнергию по одной фазе, две остальные просто будут бездействовать. Практически - поставщик электроэнергии не разрешит просто на всякий случай. «Зачем, если он стоит в 3 раза дороже?» Для них меньше непоняток - можно крепче спать.

Установка электросчетчика

Итак, счетчик куплен, все нюансы установки в конкретном месте выяснены у поставщика электроэнергии. Предположим, вы решили поставить однофазный счетчик на улице. Здесь вам понадобится электрощит для защиты от непогоды и от вандалов. Да, вы не забыли спросить у электриков, на какой высоте разрешается подвесить прибор учета именно их организация? Вешайте на максимально разрешенной, поскольку электрощит, особенно пластиковый, - никакая не защита от вандалов и домушников.

Теперь рутина. Закрепляете счетчик в щите вместе с приборами коммутации (если они предусмотрены). Взбираетесь на лестницу и закрепляете щит на стене тем или иным образом - дюбелями, гвоздями, болтами, пристреливаете монтажным пистолетом, привариваете - не суть важно, главное - крепление прочно, надежно и долговечно.

Тут возникает дилемма: если щит пластиковый, то он защитит счетчик только от непогоды. Если железный, его нужно заземлять . Какой вариант выбрать - решать вам. Если в вашем распоряжении есть готовый контур заземления или вы в состоянии его изготовить (в частном доме это не проблема и в данной статье вопрос не рассматривается), то, конечно, лучше металлический. Сам счетчик после установки щита, должен висеть вертикально - это оговорено в соответствующих положениях и прописано в паспорте устройства.

Металлический щит (слева) прочнее, но требует заземления, в отличие от своего пластикового собрата

Если вы устанавливаете счетчик в квартире, то можно использовать открытый электрический щит. На этом же щите отлично встанут устройства коммутации и защиты - автоматы, УЗО или обычные «пробки». Вы будете иметь к ним доступ, поскольку электрики опечатают лишь счетчик.

Как правильно подключить счетчик электроэнергии

Счетчик установлен, шит, если это необходимо, заземлен. Осталось сделать разводку. Влезаете на стремянку с указателем напряжения (в быту - «индикатор-отвертка») и выясняете, какой провод ввода у вас нулевой, а какой фазный. Отправляетесь к электрикам и просите отключить подачу электроэнергии на ваш дачный или загородный домик, а заодно заручаетесь их честным словом, что они не «врубят» свет без вашего разрешения. В этом плане практически все электрики придерживаются четких правил и если сказали, что не включат, то не включат.

Если же вы самостоятельно отключаете свет, скажем, на домовом щите, обязательно поставьте наблюдателя , поскольку все эти таблички типа «Не включать, работают люди!» для большинства нашего населения - ерунда. Половина народу никогда ничего не читает, а с ходу клацает всеми подряд рубильниками. Вторая же половина, такое впечатление, читать не умеет вовсе.

Снова на стремянку. Проверяете отсутствие напряжения на вводе и можно работать. Практически все электрические счетчики подключаются одинаково. Они имеют входные и выходные клеммы. На входные клеммы подается напряжение с линии поставщика (ввод), с выходных вы берете энергию для собственных нужд. Клеммы однофазных счетчиков принято располагать в следующем порядке :

Входной фазный провод;
Выход фазы;
Входной нулевой провод;
Выход нуля.

Если до счетчика вы ничего не ставите, то заводите входной кабель напрямую в клеммы счетчика, причем путать фазный и нулевой нельзя! Если перед электросчетчиком ставите, к примеру, автомат, то заводите кабель на него, а сам автомат соединяете отрезками одножильного провода соответствующего сечения со вводом счетчика. Теперь выполняете разводку после электросчетчика, подключив всевозможные защитные устройства, УЗО, предохранители и пр. Если ничего подобного нет, просто соединяете кабель, идущий в ваш дом, с клеммами выхода электросчетчика. Для примера ниже приведена схема подключения счетчика с системой защитой, установленной как до, так и после самого счетчика.

Пример как подключить электрический счетчик к однофазной сети

Входной автомат защищает линию от КЗ и позволяет обесточить счетчик и все, что после него вручную. Сразу за электросчетчиком стоит УЗО, защищающее домовую сеть от токов утечки, а сама домовая сеть разбита на три линии, каждая из которых защищена от КЗ своим автоматом. Обратите внимание на то, что провод заземления (зеленого цвета) нигде не разрывается и никуда не заводится - ни в счетчик, ни на автоматы. Она служит для обеспечения безопасности пользования электроприборами и не более.

Как подключить трехфазный счетчик

Все отличие трехфазного электросчетчика от однофазного состоит лишь в том, что он имеет не два, а четыре входа (три фазы и ноль) и, соответственно, четыре выхода:

1, 2 - Вход/выход фаза А;
3, 4 - -//- В;
5,6 - -//- С;
7, 8 - Вход/выход ноля.

Схема же его включения, которая, кстати, тоже есть в сопроводительной документации, выглядит так:

Как подключить электросчетчик к трехфазной сети

Ремонт электросчетчика своими руками

К сожалению, электросчетчик не тот прибор, который каждый может починить своими руками, как, скажем, утюг или настольную лампу. Прежде всего, корпус его опломбирован и после вскрытия устройства, его придется нести на поверку. Впрочем, это пришлось бы делать в любом случае. Современные электронные и электронно-механические счетчики достаточно сложны (не проще стиральной машины-автомата или даже мобильного телефона), так что для его ремонта нужно обладать специальными знаниями по электронике в объеме института. Поэтому ответить на вопрос «Как починить электросчетчик?» в объемах небольшой статьи невозможно, как невозможно набросать в трех словах инструкцию по ремонту, к примеру, ПК или спутника ГЛОНАСС.

Что касается механических приборов, то, в принципе, если вы знакомы с механикой и основами электротехники, его можно попытаться отремонтировать, собрав, скажем, из двух один или просто почистив и смазав, ведь он механический и чаще всего причиной проблемы является пыль и влага. Но, стоит повториться, если вы вскроете корпус устройства, его нужно будет перепроверить в соответствующей организации. Без вскрытия можно лишь заменить подгоревшие клеммы, при помощи которых счетчик подключается, но и тут придется пригласить представителя поставщика услуг (контролера или электрика), который снимет свою пломбу с клеммной крышки, а после окончания ремонта поставит ее на место, предварительно проверив подсоединение всех проводов.

Промышленные компании предлагают потребителям широкий выбор контроля и учета потребления электрической энергии. Все оборудование делится на несколько больших групп.

Виды счетчиков	Описание	Иллюстрация
Однофазные счетчики электрической энергии	По принципу действия могут быть индукционными (устаревшие) и электронными (новые модели). Кроме того, счетчики учитывают потребление электрической энергии по одному тарифу или по нескольким тарифам. Многотарифные счетчики, в свою очередь, бывают двух, трех и четырех тарифными. Учет потребления электрической энергии осуществляется с учетом времени суток, в зависимости от времени изменяется тариф. Такие счетчики позволяют потребителями экономить существенные денежные средства за счет повышения потребления в ночное время (самый низкий тариф) и понижения потребления в пиковые часы нагрузки (самый дорогой тариф). Об особенностях установки этих счетчиков мы поговорим в конце статьи. Все однофазные счетчики прямого учета.
Трехфазные счетчики электрической энергии	В частных строениях используются довольно редко, только в тех случаях, когда имеются трехфазные потребители электрической энергии (отопительные котлы, станки и т. д.) или общая мощность потребителей превышает 10 кВт. Есть несколько типов трехфазных счетчиков: непосредственного, полукосвенного и косвенного включения и счетчики, учитывающие реактивную составляющую. Об особенностях подключения трехфазных счетчиков различных схем подключения можно будет узнать ниже.

Еще на одном важном вопросе следует остановиться. Все работы по монтажу электрических приборов нужно выполнять с учетом требований ПУЭ. Высота счетчиков регламентируется в пределах 0,8÷1,7 м от уровня земли, в зависимости от конкретной модели приборов они должны устанавливаться в специальных корпусах, общих электрических щитках или боксах. Но это еще не самое главное. Право на установку счетчиков имеют только электрики, имеющие допуск к выполнению работ на линиях с напряжением до 1000 В.

Право на регистрацию и пломбирование счетчиков имеют только официальные представители энергокомпаний, их в любом случае придется вызывать. А они очень негативно реагируют на то, что у них отнимается дополнительный заработок, и могут выдвигать различные обоснования для отказа в регистрации и пломбирования.

И последнее, о чем вы должны знать. Приобретать и устанавливать можно лишь те счетчики, которые имеют государственную сертификацию. Не все производители могут похвастаться таким документом, получить официальную сертификацию очень сложно. Перед тем как приобретать счетчик, узнайте у представителей энергетических компаний список сертифицированных производителей.

Если вам удалось согласовать все вопросы, можно переходить к непосредственной установки счетчиков. Рассмотрим варианты монтажа однофазных и трехфазных счетчиков.

счетчик электроэнергии

Как установить однофазный счетчик энергии

Индукционные и электронные однофазные приборы подключаются по одинаковой схеме, конкретный алгоритм мы рассмотрим на примере электронного счетчика.

Большинство современных средств УЗО и счетчиков производится в универсальном варианте установки – крепится на специальных монтажных рейках в боксах без использования метизов. Боксы имеют дин-рейки – модульные элементы, на которых крепится оборудование защиты, учета и распределения, могут быть навесными и встраиваемыми. Обязательно имеется нулевая шина для подключения всех нулевых проводов электропроводки и оборудования.

Шаг 1. В специализированном магазине выберите соответствующий индивидуальным потребностям лицензированный счетчик. Рекомендуем вам устанавливать приборы на улице, для этого подберите к счетчику подходящий по размерам и начинке бокс. Если счетчик будет доступным для представителей энергосбывающих компаний, то у вас отпадают проблемы со своевременной передачей данных потребления электрической энергии. В развитых странах показатели передаются в автоматическом режиме с каждого счетчика в диспетчерскую, у нас, к сожалению, до сих пор показатели снимаются вручную. А это вызывает определенные неудобства, если счетчик располагается в помещении.

В магазине распакуйте прибор и в присутствии продавца визуально осмотрите его корпус на предмет механических повреждений.

Важно. Обязательно обратите внимание на наличие лицензии производителя, наличие пломбы государственного доверителя и пломбы отдела технического контроля производителя. Если один из указанных элементов отсутствует или поврежден – приобретать такой счетчик категорически не стоит, вам никогда не удастся его официального зарегистрировать и опломбировать после установки. Само собой разумеется, что продавец в паспорте должен поставить отметку о времени покупки и гарантиях.

Одновременно покупайте дополнительную электрическую арматуру автоматической защиты, для этого вам нужно знать по каким критериям она выбираются.

Как подобрать УЗО

Все однофазные счетчики рассчитаны на потребляемую мощность до 10 кВт, если фактическое потребление превышает эти показатели, то сетевые организации выдают техническую документацию на использование не 220 В, а 380 В. Делается это для того, чтобы не допускать больших отклонений по межфазной нагрузке.

Пропускная способность электронных однофазных счетчиков редко превышает 50 А, следует принимать меры, чтобы исключить вероятность выхода из строя счетчика. Безопасность эксплуатации обеспечивается входным автоматом, его номинал не должен превышать 40 А (если счетчик держит максимально 50 А). В случае превышения допустимых нагрузок автомат выключится, и счетчик не выйдет из строя. Однополюсные автоматические выключатели подбираются с учетом общей мощности всех потребителей электрической энергии, включенных с ними в одну цепь. Это очень важные моменты, всегда обращайте внимание на такие показатели.

Шаг 2. Крепление бокса счетчика. Есть великое множество различных типов, отличающихся степенью герметизации, надежностью антивандальной защиты, линейными размерами, материалом изготовления корпуса, перечнем внутренней начинки и т. д. Подбирайте для себя оптимальный вариант, надежно фиксируйте корпус к несущей поверхности. На задней стенке каждого из них имеют технологические отверстия для крепления, в зависимости от материала изготовления стены пользуйтесь саморезами, дюбелями или навесными крюками. К задней крышке можно подобраться после снятия внутренней защитной крышки.

Шаг 3. Установите в боксе двухполюсный автоматический выключатель – основную защиту счетчика от перегрузки и сверхвысоких токов короткого замыкания.

Правила ПУЭ требуют обязательного наличия УЗО. Если вам нужно изменить номинальные параметры срабатывания автоматики, то можете воспользоваться специальным регулировочным винтом со шкалой показателей. Винт приводится в действие обыкновенной отверткой. Для крепления автомата к рейке на его задней стенке предусмотрена специальная защелка.

Шаг 4. Установите счетчик учета электрической энергии. Он также устанавливается на шине с помощью защелки. Защелки и шины имеют стандартные размеры, что увеличивает универсальность их использования.

Шаг 5. Установите однополюсные автоматы. На нашем примере их только два, но мы рекомендуем увеличить их количество. Автоматы следует устанавливать на каждый этаж коттеджа, баню, подсобные помещения, гараж, мастерскую и т. д. Что это даст?

Вы получите возможность более точно регулировать максимальный ток отсечения автоматами – значительно повысится защита всех потребителей электрической энергии. Одной из основных характеристик автоматов считается время отсечки – время, за которое прибор разъединяет электрическую сеть во время возникновения перегрузок. Существует прямая зависимость между максимальной мощностью и временем отсечки, чем больше максимальный ток держит автомат, тем больше время отсечки. Маломощные потребители энергии могут не выдерживать такой задержки отсечки, что становится причиной их полного выхода из строя.
В случае необходимости выполнения ремонтных работ электрической проводки не понадобится полностью обесточивать все объекты на дачном участке. Случилась, к примеру, авария в бане – обесточивается только она. Все оставшиеся здания и помещения не пострадают. Это очень важный аспект при наличии электрических устройств непрерывного принципа действия.
Повышается безопасность эксплуатации и обслуживания зданий и помещений.

Цены на УЗО

Этапы подключения счетчика

Вначале нужно несколько слов сказать о критериях подбора кабелей. Чтобы не тратить лишние деньги и обеспечить надежное функционирование электрической проводки нужно определиться с диаметром жил кабелей. Мы уже упоминали, что мощность однофазного счетчика не превышает 10 кВт, с учетом этого показателя подбирайте площадь сечения медных или алюминиевых кабелей. Параметры регламентируются положениями ПУЭ.

В нашем случае на ввод в счетчик нужно использовать медные кабели с сечением 6 мм2, это гарантирует их от перегрева и возникновения проблем в электрических сетях.

Соответственно, сечение алюминиевой жилы должно быть 10 мм2. Большинство счетчиков имеет клеммы, которые позволяют подключать провода сечением до 25 мм2, но вам такие большие провода использовать нет надобности. Если вы установите провода с большим сечением – не страшно, соединение будет еще более надежным, но возрастет цена.

В качестве перемычек могут применяться как одножильные, так и многожильные провода. С одножильными проблем нет, их можно сразу подключать к приборам. А вот многожильным нужно обязательно на концы одевать специальные монтажные гильзы или производить пайку. В противном случае контакт не сможет обеспечить надежного функционирования электрической сети.

Много существующих инструкций по подключению счетчика рекомендуют зачищать от изоляции конец провода длиной 27 мм.

Это правильно, но не всегда. Откуда взялась эта длина? Такие размеры имеют контакты счетчика. Для повышения надежности контактов его сделали таким большим, для равномерного зажима имеется два болтика. Но некоторые счетчики имеют иные показатели зажимов, длина очищенного конца провода должна согласовываться с конкретными характеристиками.

Главное, на что следует обращать внимание, – оголенный провод должен лежать по всей длине зажимов, а изоляция доходить точно до их начала.

Еще важный момент. Место присоединения проводов к счетчику после производства работ закрывается крышкой и пломбируется ответственным представителем энергопродающей компании. Это значит, что вы уже не сможете в любой момент подтянуть контакт в случае его послабления, придется вызывать представителя компании и без света ждать его приезда. Когда он появится – вопрос очень непростой. Чтобы не попадать в неприятную ситуацию, все работы по подключению выполняйте очень ответственно, несколько раз затягивайте болтики зажимов.

И последнее. Все материалы имеют физическую усталость. Что это такое? Даже небольшие по значению, но длительные по времени усилия вызывают разрушения материалов. Медный кабель сечением 6 квадратов имеет довольно высокие показатели физической упругости. Во время изготовления перемычек внимательно следите, чтобы концы провода заходили в зажимы без всяких усилий, не надейтесь, что он самостоятельно согнется до нужного угла. Если жила постоянно «пытается» немного выпрямиться – возникают постоянные нагрузки на элементы счетчика, которые приводят к появлению трещин. С теорией и советами все, начнем ближе знакомиться с устройством прибора и расскажем, как устанавливать перемычки для подключения УЗО и счетчика.

Перед началом подключения нужно снять защитную крышку счетчика, на обратной стороне есть схема подключения.

Сняв крышку счетчика, вы увидите четыре зажима: два для входной и выходной фазы и два для входного и выходного ноля.

С устройством ознакомились, можно начинать подключение.

Шаг 1

Заготовьте все перемычки. В нашем случае их понадобится четыре штуки, каждая имеет различную длину. Во время заготовки проводов лучше обрезать их с запасом – уменьшить длину никогда не поздно, а увеличить невозможно. Вставлять перемычки с усилием не допускается, об этом мы упоминали выше. Имейте в виду, что длина очищенных концов перемычек со стороны счетчика и автоматов должна быть разной и зависит от размеров зажимов.

Шаг 2

Присоедините питающие провода к главному автомату выключателя, выключите автомат, тестером проверьте корректность срабатывания автомата. Помните, что нулевой провод должен быть только синего цвета, для фазного можно использовать провода с любой расцветкой.

Шаг 3

Соедините перемычкой выход фазы на автомате с входом фазы на счетчике. Следите, чтобы изоляция провода не попадала под зажимы. Вначале затяните верхний болт зажима, проверьте надежность зажатия потягиванием провода, он не должен шататься и вытаскиваться. После этого затяните нижний болт зажима и повторите несколько раз затягивание обоих болтов. Мы уже упоминали, что соединение должно быть максимально надежным, после установки на место и пломбирования крышки доступ к контактам для исправления ошибок будет невозможен, придется вызывать электрика.

Шаг 4

Подключите нулевую перемычку, провод обязательно синего цвета. То, что ноль обязательно синий, вы должны помнить всегда и всегда выполнять требования нормативных актов.

Шаг 5

Установите нулевую перемычку от автомата к счетчику.

Очень важно. Изоляция перемычек никогда не должна соприкасаться, это касается всех проводов, как фазных, так и нулевых.

Шаг 6. Подключите выходящую из счетчика фазу к первому однополюсному автомату. Сделайте перемычки между установленными автоматами. У нас на примере только два, но лучше устанавливать больше.

Шаг 7

Соедините проводом нулевой выход из счетчика с нулевой шиной бокса.

Видео – Установка и подключение однофазного счетчика прямого учета

Теперь можно закрыть крышку счетчика и вызывать сотрудника энергопродающей компании для проверки, пломбирования и постановки на учет. Только после этого выдается разрешение на подключения электрических потребителей к питанию. Далее проводка подключается фазным проводом к каждому однополюсному автомату, а нулевым к нулевой шине и делается разводка по зданиям и помещениям.

Цены на клещи для снятия изоляции

клещи для снятия изоляции

Как подключить трехфазный счетчик

Прямоточные трехфазные счетчики (как и однофазные) под крышкой имеют парное количество зажимов: по два на вход/выход фазы и два на вход/выход нуля. У остальных на каждую фазу предусмотрено по три зажима. Перед приобретением прибора в магазине в присутствии продавца надо проверить наличие пломбы госповерителя и ОТК, целостность корпуса и отсутствие механических повреждений. Счетчики могут устанавливаться как на отдельной плоской поверхности, так и на специальных универсальных дин-рейках в боксах, обязательно наличие защиты от атмосферных осадков.

Алгоритм подключения почти ничем не отличается от описанной схемы для однофазных счетчиков, различия есть только между типами функционирования. Рассмотрим особенности подключения каждого вида трехфазных счетчиков.

Видео – Подключение трехфазного счетчика

Как подключить прямоточный трехфазный счетчик (прямого включения)

Приборы рассчитаны на протекание тока не более 100 А, максимальная мощность всех потребителей не более 60 кВт. Такие счетчики наиболее часто используются для частных зданий, имеющих большое количество различных потребителей.

Расчет проводов выполняйте с использованием таблицы, клеммники рассчитаны на максимальное сечение 25 мм2.

Как установить счетчик полукосвенного включения

Подключение выполняется через трансформаторы тока на выходе из счетчика, параметры трансформаторов подбираются с учетом максимальной мощности потребления.

Каждая фаза имеет свой понижающий трансформатор тока, чаще всего они подключаются «звездой», «треугольник» применяется редко.

Для каждой фазы имеется три клеммы: для питающего провода токовой цепи, для провода цепи напряжения и для провода нагрузки токовой цепи.

Шаг 1. Подключите провод нагрузки. Для этого нужно ослабить оба винта клеммы для питающего провода одной фазы, снять изоляцию и вставить провод в зажим. Закрутить верхний болт, затем нижний, проверить надежность и еще раз повторить зажим. Зачищенный участок провода должен быть ровным, не нарезайте его во время снятия изоляции. Не допускайте попадания в зажим изоляции. Аналогично подключайте остальные клеммы пофазно.

Шаг 2. Подайте питание на счетчик – ели все сделано правильно, то на лицевой панели засветится индикатор. При подключении нагрузки начинает вращаться механизм и меняются его показания. Показания умножаются на коэффициент трансформации подключенных трансформаторов тока, коэффициенты нужно указать в специальном окне крышки колодки подключения.

Шаг 3. Установите на место крышку колодки, закрепите ее винтами. Вызывайте представителя для проверки, опломбирования, постановки на учет и выдачи разрешения на пользование.

Видео – Установка трехфазного счетчика полукосвенного включения

Как установить счетчик косвенного включения

Для бытовых нужд не применяются, рассчитаны для больших промышленных потребителей мощности. Но знания никогда не помешают, ознакомьтесь с электрической схемой. Понижающие трансформаторы ставятся как на входе, так и на выходе счетчика.

Что такое многотарифные счетчики

В целях снижения пиковых нагрузок и экономии средств на оплату электрической энергии рекомендуется устанавливать многотарифные счетчики. Они могут быть как однофазными, так и трехфазными. Для потребителей это отличное решение, есть возможность использовать наиболее мощные потребители тока в ночное время, когда тариф наиболее низкий. Тариф меняется в зависимости от времени суток и от зонности учета.

Для двухзонного тарифа устанавливаются следующие коэффициенты.

Зонный тариф	Часы суток	Поправочный коэффициент
День	7.00÷23.00	1,0
Ночь	23.00÷7.00	0,7

Для трехзонного тарифа устанавливаются следующие коэффициенты.

Как можно убедиться, становится очень выгодно пользоваться всеми наиболее мощными потребителями электрической энергии (стиральными и посудомоечными машинками, электрическими каминами и отопительными котлами) в ночное время.

Но есть одна проблема. Все энергосбывающие организации являются частными коммерческими компаниями. А любая коммерческая компания заинтересована в получении максимальной прибыли за счет максимального количества продаж по самым высоким ценам. Вот и придумывают они различные ухищрения, чтобы потребители не устанавливали многотарифные счетчики. То нужно писать несколько заявлений и долго ожидать приезда электромонтеров, то создаются ограничения по производителям.

Счетчик электроэнергии 3-х фазный многотарифный

Есть еще один очень эффективный способ заставить потребителей отказываться от таких счетчиков – несвоевременная замена вышедших из строя аппаратов. Если обыкновенные счетчики меняются в течение дня, то для этих в типовых договорах установлен период ожидания замены до одного месяца. Аргументация у компаний простая – нет обменного фонда. А пока нет многозонного счетчика – устанавливается обыкновенный. Соответственно, все экономия пропадает, оплата потребления тока мощным оборудованием выполняется по максимальному тарифу. В течение нескольких недель может потеряться вся годовая экономия.
