Подключение трехфазного реле напряжения в частном доме. Реле напряжения в трехфазной сети

Современная электрика в доме или квартире представляет большое разнообразие технических средств, требующих контроля над подачей напряжения. Управление питанием производит реле напряжения трехфазное, замыкающее или размыкающее электрические цепи при возникновении аварийных ситуаций.

Назначение реле напряжения

Большая часть защитных устройств содержит управляющие электронные реле. При отклонении контролируемых параметров за заданные пределы они срабатывают, отключая цепи. Все реле состоят из трех элементов. Первый из них является воспринимающим. Он передает значение контролируемой величины на промежуточный элемент, где происходит ее сверка с нормативными показателями. При отклонениях сигнал передается исполнительному устройству, которое отключает питание.

Скачки напряжения при подаче электроэнергии, а также обрывы в цепи питания могут вызвать выход из строя приборов-потребителей. В изношенных электросетях может происходить слипание фаз или отгорание нулевого провода, что приводит к перекосам напряжения от 0 до 380 В. При этом могут быть испорчены все подключенные бытовые электроприборы, не имеющие защиты.

Трехфазное служит для того, чтобы мгновенно отреагировать на увеличение напряжения выше допустимого и разомкнуть электрическую цепь. Фаза отключается при возникновении магнитного потока в электромагните при прохождении по обмотке тока. С помощью электронной схемы производится настройка реле на определенные граничные значения напряжения, при превышении которых размыкаются электрические контакты в цепи нагрузки.

Реле напряжения устанавливается в квартирном электрическом щите, но есть модели, вставляемые в розетку. С их помощью выбираются нижний и верхний пределы изменения напряжения. Удобно устанавливать диапазон 180-245 В, а затем дополнительно настроить, чтобы количество срабатываний было не больше одного в месяц. Когда напряжение в сети постоянно повышенное или пониженное, целесообразно установить стабилизатор.

Подключение трехфазного реле напряжения обязательно делается после вводного автомата, номинал которого выбирается на шаг меньше, например, в соотношении 32 А и 40 А.

Реле напряжения трехфазное подключается к токоведущим и сети, а также к выходным контактам подключения нагрузки для контроля их состояния. Изменение режимов производится переключениями перемычек на клеммах реле. При срабатывании его катушка обесточивается и размыкает силовые контакты. С ними может быть связана обмотка силового контактора, который также срабатывает, отключая потребителей. Через выдержку времени, когда напряжение снова восстанавливается, реле возвращается в исходное состояние, замыкая свои силовые контакты.

Приведенная выше схема отключает потребителей при возникновении проблемы в сети. Защита может быть также построена на 3 однофазных независимых реле напряжения. Она используется при отдельных нагрузках на каждый подводящий токоведущий провод. Силовые контакторы здесь обычно не применяются, если нагрузка не выше 7 кВт. Преимуществом способа является сохранение напряжения на остальных фазах, когда одна из них отключается.

Особенности распространенных видов реле напряжения

Аппараты различаются между собой функциями и качеством. В зависимости от кого, для каких целей вам нужны такие устройства, производится их выбор и установка. Далее, рассмотрим самые востребованные приборы.

Реле РНПП-311

Устройство защищает сеть при следующих авариях:

  • превышение напряжения выставленных значений;
  • замыкание или нарушение чередования фаз;
  • перекос или обрывы фаз.

Аппарат также следит за другими параметрами сети и размыкает питание нагрузки при их отклонении от нормы. Трехфазное реле напряжения РНПП-311 может настраиваться на два режима контроля.


На передней панели расположены индикаторы наличия напряжения, подключения нагрузки и некоторых отклонений от нормы. Настройка производится шестью потенциометрами. Устанавливаются следующие параметры:

  • граничные значения максимального и минимального напряжений, а также предельная величина перекоса фаз;
  • выдержка времени отключения нагрузки при авариях;
  • задержка на подключение к сети после того, как восстановятся параметры.

Прибор остается работоспособным, когда остаются действующими ноль и одна из фаз или как минимум две.

Реле РКН-3-15-08

Прибор служит для следующих способов контроля:


Пороги срабатывания устанавливаются двумя потенциометрами. Индикация позволяет контролировать напряжение, ошибки сети и срабатывание встроенного Условия эксплуатации - обычные.

Схема подключения трехфазного реле напряжения РКН-3-15-08 практически не отличается от приведенной ранее. Она только имеет более простую настройку. На это реле напряжения трехфазное цена чуть ниже, чем на РНПП-311. Она составляет около 1500 рублей. Разные модификации обоих типов могут значительно отличаться по стоимости, все зависит от функциональности.

Приборы серии ASP

В отдельном ряду стоят полностью цифровые защитные реле серии ASP. В большинстве из них уже не найти подстроечных элементов Потенциометры зависят от влияния внешней среды, быстро стареют, изменяются номиналы, и часто пропадает контакт.

Цифровые устройства не содержат контактных механических частей, благодаря чему действие внешних факторов снижается, и возрастает их надежность. По внешнему виду приборы отличаются цифровым дисплеем. Цена у них в среднем выше, но можно найти и бюджетные позиции.

Реле ASP-3RMT

Модель является базовой, и в ней есть все самые необходимые функции, которые должно иметь реле напряжения трехфазное. Цена ее в 2 раза ниже других устройств со встроенными цифровыми вольтметрами и экранами. Если не требуется наличие дисплея, а защита нужна, прибор вполне подходит для установки.

Реле ASP-3RVN

Трехфазное реле напряжения и контроля фаз с микропроцессором применяется для управления подачей электроэнергии в холодильники, кондиционеры, компрессоры и другие устройства, Прибор удобен тем, что позволяет контролировать напряжение на каждой фазе по дисплею, а также следить за его несимметричностью. Встроенная память с питанием от независимого источника дает возможность запоминать параметры и количество аварийных отключений с возможностью вывода на экран. Для этого не требуются особые навыки по настройке. Дополнительные функции доступны через кнопки управления.

Устройство ASP-3RVN включается в сеть параллельно нагрузке аналогично схемам, представленным ранее. Аппарат следит за действующим напряжением сети. При аварии происходит размыкание его контактов, включенных в разрыв обмотки пускателя. После подключения и подачи питания реле защиты проверяет наличие напряжения. Об этом сигнализируют три светодиода. При нарушении чередования или слипания фаз на индикаторе выводятся прочерки (--). Далее, измеренные фазные напряжения выводятся на экран с интервалом в несколько секунд. При этом загораются соответствующие им светодиоды.

При аварии на экран выводятся причины ее возникновения. Настройки стоят сначала заводские, но их можно менять нажатием соответствующих кнопок. Если при установке появляются ошибки, их можно сбросить и выставить снова заводские одним нажатием кнопки. Все настройки сохраняются в памяти, и их можно проверить.

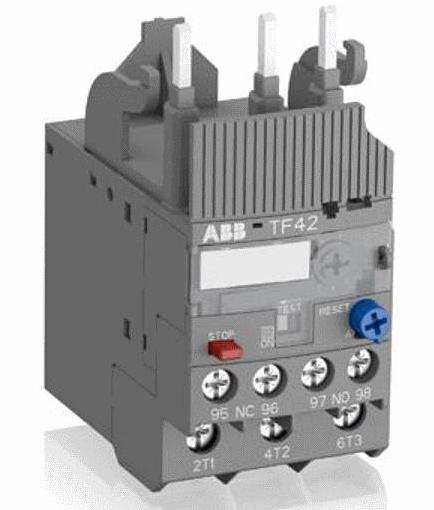

Реле контроля ABB

Одним из известных приборов для защиты электрооборудования является реле напряжения трехфазное ABB. Устройство зарекомендовало себя как одно из самых надежных при нарушении баланса напряжения. Для трехфазных сетей разработан прибор ABB SQZ3, выдерживающий напряжение до 400 В. Большой ассортимент позволяет выбрать подходящую модель для определенных условий работы. Устройство позволяет контролировать:

Заключение

Контрольное реле напряжения трехфазное является необходимой частью системы подачи электроэнергии к приборам. Оно будет надежно охранять электросеть квартиры или дома, а также дорогостоящую электронику от скачков и перекосов напряжения.

Чтобы безопасно пользоваться домашней электросетью, нужно обеспечить ее надежную защиту. Это понимает подавляющее большинство пользователей, поэтому во всех электролиниях установлены автоматические выключатели, а нередко вместе с ними монтируются и УЗО. Однако этих устройств недостаточно, чтобы защитить сеть от всех негативных факторов. Автомат спасет линию от перегрузки и КЗ, УЗО защитит человека и домашних животных от поражения током утечки. Но при возникновении неполадок в трёхфазной сети (это может быть обрыв одного из трех фазных кабелей, нулевого проводника, а также импульсный скачок напряжения, вызванный грозой) эти приборы бесполезны. Предотвратить негативные последствия можно, подключив реле контроля напряжения 3-фазное.

Трехфазное реле напряжения: назначение и принцип действия

Этот аппарат, как ясно из названия, предназначен для контроля разности потенциалов в трехфазной сети. Ее показатель составляет 380В. Конечно, существуют небольшие пределы, в которых напряжение может колебаться без вреда для электропроводки и подключенной аппаратуры. Но если оно становится слишком высоким или, напротив, низким, возникают серьезные проблемы.

Слишком большое напряжение вызывает перегрев кабельной изоляции и ее расплавление. Кроме того, под его воздействием перегорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе аппаратуры начинаются сбои, а некоторые приборы выключаются. Для электромоторов последствия спада напряжения бывают еще серьезнее – агрегаты просто сгорают. Установив для контроля фаз реле, эти проблемы можно предотвратить.

Многих владельцев частных домов удерживает от покупки реле контроля фаз достаточно высокая цена изделия. Но установка в трехфазную сеть этого прибора вполне оправдана, ведь ликвидация последствий выхода линии вместе с подключенными приборами из строя обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что сбой напряжения в сети на 380В может стать причиной пожара.

Сейчас в продаже имеются различные виды РКН, отличающихся друг от друга конструктивными особенностями и функциональными возможностями. Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-фазное) имеет в схеме микроконтроллер, посредством которого устройство следит за разностью потенциалов на фазах.

При изменении величины напряжения на одном проводнике под воздействием контроллера включается реле электромагнитного действия. Происходит это автоматически. Контакты прибора размыкаются, и подача питания в линию прекращается. После того, как параметры напряжения придут в норму, ток вновь будет пущен в цепь. Постороннего вмешательства для этого не требуется.

Для проверки РКН можно воспользоваться тестером. Если устройство исправно, то при касании щупами мультиметра контактов под номерами 1 и 3 на дисплее измерительного прибора должна высветиться цифра «1». Когда щупами замкнуты контакты 2 и 3, тестер должен показать «0».

Порядок установки

Монтаж контрольных реле, как правило, производится на ДИН-рейку. Устройства могут отличаться друг от друга по схеме подключения, но, поскольку она нанесена на корпусную часть прибора, проблем с подсоединением РКН обычно не бывает. Подключение вводных контактов к линии следует производить через пускатель.

Схема подключения реле показана на рисунке ниже.

Важно обеспечить хороший контакт на всех соединениях. Скрутки, особенно при подключении кабелей к контактору, делать не следует. Лучше всего для этой цели приобрести специальные наконечники – стоят они совсем недорого.

РКН подключается к трехфазной электросети через провода. Медные кабели диаметром 1,5-2,5 кв. мм вполне подойдут для этой цели.

Наглядно про подключение на видео:

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

  • Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
  • Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
  • Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
  • Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Как выставить время повторного отключения?

На корпусной части прибора, рядом с дисплеем, имеется кнопка настройки времени повторного включения. Она находится между кнопками ▲ и ▼, обозначена значком часов. После нажатия на нее и удержания на дисплее появится настроечное число, выставленное на заводе. Чаще всего это 15 секунд.

Что дает эта функция? Если, например, на одной фазе произойдет перепад разности потенциалов, превышающий предельные значения, реле отключит питание сети.

После того, как напряжение нормализуется, контрольный прибор включит подачу электричества через тот период, который установлен при заводской настройке (15 секунд). Для изменения значения удерживайте кнопку настройки до появления этой цифры на экране. После этого установите нужную цифру, манипулируя верхней или нижней кнопкой. Шаг изменения, предусмотренный устройством – 5 секунд.

Как произвести настройку перекоса фаз?

Для установки интервала между показателями напряжения на различных фазных проводниках следует одновременно нажать верхнюю и нижнюю кнопки. При этом на экране появится значение заводской настройки; как правило, оно составляет 50В. Это говорит о том, что реле прекратит подачу питания при разнице напряжений на фазах в 50В.

Изменить это значение можно, нажав одновременно обе кнопки, а затем верхней или нижней выставив нужную цифру.

Подробнее о настройках на примере одной из моделей на видео:

Заключение

В этой статье мы подробно разобрались, для чего нужно трехфазное реле напряжения и как произвести его настройку.

Подключить и настроить прибор совсем несложно, эта процедура займет не более 30 минут. Если установка выполнена без ошибок, реле обеспечит надежную защиту домашней линии от перепадов напряжения в питающей сети.

Для защиты дорогостоящей бытовой или электрической техники от скачков напряжения, в следствие которых возможна их поломка, используется реле контроля напряжения. Данное устройство обеспечивает номинальное напряжение электросети. Об особенностях конструкции и подключения реле контроля напряжения поговорим далее.

Устройство и принцип работы реле контроля напряжения

Принцип работы реле контроля напряжения состоит в том, чтобы не допустить перенапряжение или недостаточное напряжение электросети.

В ответе на вопрос, почему следует устанавливать реле контроля напряжения, выделим несколько причин:

  • во время обрыва воздушной линии на территории частного сектора, возможен скачок напряжения на 160 Вт больше обычного, в следствие этого некоторые легко уязвимые электроприборы с легкостью перегорают и требуют ремонта;
  • в непогоду или по другим причинам обрыв нейтрального провода ведет к возрастанию нагрузки и повреждению электротехники;
  • при расположении дома вдали трансформатора, напряжение падает до критически низкого уровня, это также отрицательно сказывается на работе электротехники;
  • во время включения мощного потребителя электричества, фаза перегружается, в результате из-за недостатка напряжения возможна поломка приборов.

Реле состоит из микросхемы, которая руководит его работой. Микросхема - определяет снижение или повышение напряжение, передает сигнал электромагнитному реле, и происходит мгновенное включение прибора, которых выравнивает напряжение.

Диапазон работы реле контроля напряжения составляет от 100 до 400 Вт. Во время грозы, разряды молнии превышают эти показатели, поэтому не рекомендуется надеяться на реле контроля напряжения, и включать электроприборы в непогоду. Для таких целей существуют ограничители напряжения.

Реле контроля напряжения состоит из двух частей:

  • электронной,
  • силовой.

Первая часть контролирует напряжение, а вторая - выполняет действия по распределению нагрузки.

Основная часть реле - это микропроцессор или компактор. Реле на основе микропроцессора, является лучшим, так как способно плавно регулировать изменения напряжения.

Основным свойством реле контроля напряжения является быстрое действие и срабатывание. Порог срабатывания зависит от настройки потенциометра.

Реле контроля напряжения отличается от стабилизаторов принципом действия. Во время скачков напряжения реле отключает те участки, на которых напряжение не достигает нормы. Стабилизаторы - регулируют и распределяют напряжение равномерно по всей сети.

Поэтому во время возникновения аварийных ситуаций более эффективным является использование реле контроля напряжения, которое отключит аварийные участки.

Сфера использования и преимущества применения реле контроля напряжения

Для избежания перегрузки электроприборов, таких как холодильник, бойлер, котел, во время понижения или повышения напряжения в электросети, используется реле контроля напряжения.

Реле контроля напряжения имеет широкую сферу использования, так как электрические приборы присутствуют практически повсюду, то и реле контроля напряжение необходимо в любом заведении.

Сфера использования реле контроля напряжения:

  • защита однофазной или трехфазной сети;
  • защита от возникновения обрыва, слипания, перекоса фазы;
  • предотвращение нарушения последовательной работы фаз;
  • защита электрического оборудования от поломок;
  • использование при защите приборов, которые имеют длительную переходную работу;
  • при использовании устройств с нагрузкой на электродвигатель;
  • специальные установки требующие качественного напряжения и наличия полных фаз;
  • используются для защиты бытовых и электрических приборов от перенапряжения в жилых домах и квартирах;
  • применяются в общественных заведениях: школах, супермаркетах, магазинах электроники, компьютерных залах, больницах, кинотеатрах, для защиты дорогостоящего оборудования от поломки;
  • в промышленных заведениях на фабриках и заводах, для предотвращения сбоя в работе оборудования.

Преимущества использования реле контроля напряжения:

  • высокий диапазон рабочей температуры от -20 до +40, позволяет использовать устройства, как снаружи так и внутри помещений;
  • разнообразие видов данных устройств позволяет выбрать реле контроля напряжения в соотношении с материальными предпочтениями;
  • реле контроля напряжения обеспечивает надежную защиту дорогостоящей техники от пере- или недонапряжения и предотвращает ее поломку;
  • широкий выбор моделей и производителей реле контроля напряжения открывает перед покупателем много возможностей по удовлетворению индивидуальных запросов;
  • легкость монтажа позволяет установить этот прибор самостоятельно, не прибегая к помощи электрика;
  • современные модели отличаются наличием оригинального дизайна, который с легкостью вписывается в общий интерьер помещения;
  • во время скачков напряжения отсутствует увеличение или снижение интенсивности света;
  • прибор автоматически отключает участки электросети, которые повреждены в случае аварии или плохой погоды.

Разновидности реле контроля фаз и напряжения

В соотношении с типом подключения выделяют реле:

  • вилко-розетчастой формы;
  • в виде удлинителя;
  • устанавливаемое на рейку.

1. Реле напряжения первого типа отличается наличием вилки, которая облегчает его установку. Такой прибор достаточно просто воткнуть в розетку. Он защищает только отдельные группы потребителей. Управление прибором осуществляет микроконтроллер. Он анализирует текущее питающее напряжение, а затем показывает это значение на цифровом экране. Регулирует и отключает нагрузку электромагнитное реле. Такие устройства имеют кнопки, которые позволяют отключать и регулировать пределы напряжения.

2. Удлинительное реле контроля напряжение схоже с предыдущим типом устройства. Отличаются они тем, что реле удлинитель имеет несколько розеток и позволяет произвести одновременную защиту двух и более устройств.

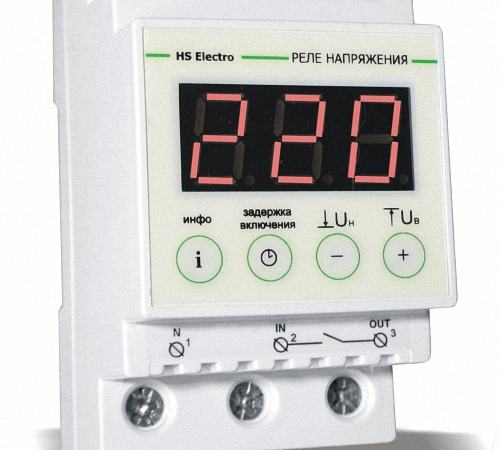

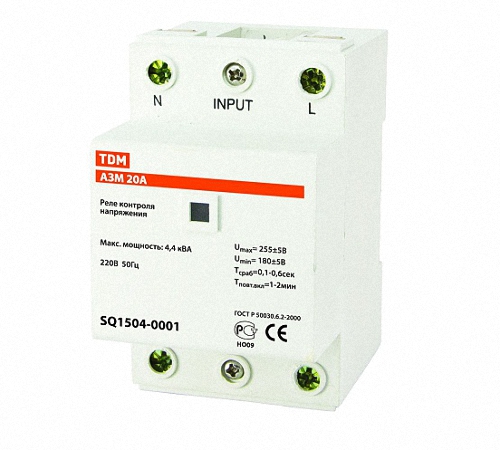

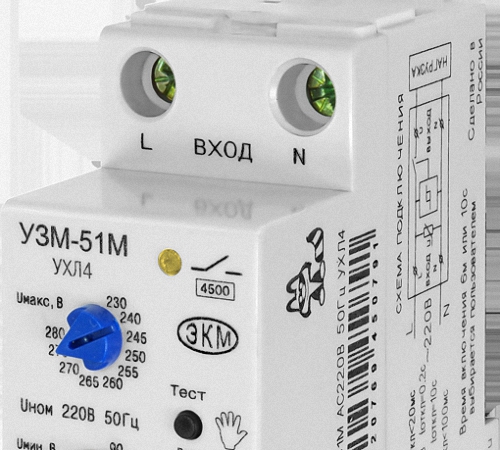

3. Реле, устанавливаемое на D I N рейку монтируется непосредственно в распределительный шкаф. Такие устройства позволяют произвести защиту от напряжения всего дома или квартиры. Они отличаются наличием дополнительных функций и настроек, работают при нескольких режимах.

В соотношении с типом нагрузки выделяют реле контроля напряжения:

  • однофазное,
  • трехфазное.

Чтобы защитить трехфазные двигатели и оборудование используют устройства первого типа. Они предназначены для защиты кондиционеров, холодильников, компрессоров, и других приборов с электроприводом.

В помещении, обеспечивающем контроль полнофазости рекомендуется также использовать трехфазные реле контроля. При наличии трехфазного входа в помещении возможна установка реле контроля трехфазного напряжения, но если одна из фаз пропадет, то две оставшиеся будут также отключены. Даже при малейших скачках или перекосах фаз реле будет мгновенно срабатывать. Например, в случае если напряжение на одной фазе составляет 220 Вт, а на второй 210 Вт, мгновенно будут обесточены все фазы. Хотя данное напряжение абсолютно нормально и не принесет вреда большинству электроприборов.

Поэтому, при наличии трех фаз на входе, лучше установить на каждую отдельную фазу отдельных однофазный реле. При выборе мощности реле контроля напряжения однофазного типа следует учитывать, что на устройстве указывается мощность, которую оно пропускает через себя, но не размыкает. Поэтому следует выбирать однофазное реле контроля на несколько десятков ампер выше, чем мощность электросети.

1. Чтобы реле контроля напряжения купить обратитесь в специализированный магазин, в котором предоставят гарантию и консультацию по безопасному использованию данного устройства.

2. Реле контроля напряжения цена зависит от таких факторов:

  • тип устройства: розетное - самое дешевое, удлинительное - средней стоимости, реечное - более дорогое;
  • производитель: отечественные реле дешевле, так как не требуют оплаты за транспортировку, в отличии от заграничных;
  • дополнительные функции - возможность ручной или автоматической регулировки предела мощности прибора;
  • дизайн - некоторые модели имеют привлекательный внешний вид, характеризуются наличием нескольких цветов, и стоят, соответственно, дороже.

3. При выборе однофазного реле следует правильно рассчитать мощность устройства. Бытовые реле характеризуются наличием силовых контактов, мощность которых не превышает 100 А. Рекомендуется увеличить размер необходимой мощности реле на 25 %, а затем исходя из полученного результата, выбирать устройство однофазного типа. Например, если мощность номинального аппарата 20 А, то мощность реле, необходимого для обеспечения нормальной работы электросети, составит 35, 30 А.

4. Трехфазные реле выбрать легче, так как они все выпускаются мощностью в 16 А.

5. Во время покупки реле обязательно ознакомьтесь с инструкцией по эксплуатации, потребуйте гарантийный талон на товар. Обратите внимание на технические характеристики прибора, материал, из которого выполнен корпус, максимальная и минимальная рабочая температура.

6. Перед установкой реле следует монтировать устройство автоматического выключения, которое способно выключить электросеть, в том случае если напряжение выше или ниже допустимой нормы.

7. Выбирайте устройство с наличием дисплея, который постоянно будет высвечивать значение напряжения.

8. При выборе розетных реле контроля напряжения, установите их на все дорогостоящие приборы, которые оснащены электродвигателем.

9. Материал корпуса должен быть негорючим, наиболее приемлемый вариант - поликарбонат.

10. Обратите внимание на наличие функции контроля времени срабатывания устройства.

11. Дополнительная защита прибора от перегрева, измерение точного значения мощности электросети - позволят реле контроля напряжения работать более качественно.

Реле контроля напряжения: подключение и монтаж

Перед тем как ознакомиться с правилами установки реле контроля напряжения, рассмотрим причины, по которым следует устанавливать данное устройство.

При заниженной мощности электросети, например, если постоянное значение мощности в доме составляет 160-190 Вт, то холодильник, срок эксплуатации которого составляет около десяти лет, проработает при таких условиях максимум три года. Установка реле контроля напряжения не поможет, так как данный прибор будет постоянно отключать электроснабжение, и холодильник будет периодически размораживаться. В данной ситуации необходима установка стабилизатора. Но, если в электросети постоянно происходят скачки напряжения, обрывы, тогда монтаж реле контроля напряжения вполне уместен.

Для подключения реле понадобится наличие:

  • прибора реле контроля напряжения,
  • небольшого провода, сечение которого составляет 0,4 0,6 см,
  • железной рейки для крепления автомата,
  • саморезов,
  • плоскогубцев,
  • индикатора,
  • отвертки.

Перед установкой реле контроля напряжения следует обесточить электросеть. Для этого выключите входные автоматы. Вблизи расположения автоматов установите рейку, при помощи отвертки и саморезов закрепите ее на стене. Реле закрепляется на рейке при помощи специальной конструкции защелок, которые располагаются сзади.

На входном автомате, с помощью индикатора, отыщите фазу (индикатор должен светится).

В месте входа фазного провода в помещение следует его разрезать. Один конец провода следует подключить к реле, на входной контакт, а второй конец подсоединяется к выходному контакту.

Включите электроснабжение и проверьте работоспособность устройства.

Схема реле контроля напряжения розетного типа самая простая. Такое устройство, после покупки просто втыкается в розетку, а в него уже устанавливается вилка определенного прибора.

Обязательным элементом защиты реле напряжения является установка вводного автомата. Он монтируется поблизости автомата и самого реле. Номинал данного устройства на один шаг меньше номинала реле.

При установке реле, мощность которого превышает 65 А, следует использовать устройство дополнительного пуска. Чтобы избежать частых срабатываний.

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

А Вы хотите защитить электрооборудование своего загородного дома или промышленного объекта (телевизоры, компьютеры, кухонную технику, лампы освещения, электродвигатели, трансформаторы, электрические печи и прочее) от повышения или понижения трехфазного питающего напряжения, обрыва и перекоса фаз, ? Эта статья будет полезна в первую очередь тем, у кого выполнен трехфазный ввод.

Итак, существует несколько причин возникновения подобных аварийных и ненормальных режимов работы, например:

  • обрыв фазных проводов (А,В,С)
  • обрыв нулевого провода N (PEN)
  • ошибки электротехнического персонала при производстве работ

Согласно ГОСТ 21128-83, номинальное напряжение однофазной сети составляет 220 (В), а трехфазной — 380 (В). Про существующие нормы по отклонению напряжения от номинального значения я уже упоминал в статье про . Здесь лишь напомню, что они регламентируются ГОСТом 13109-97. Значит, предельно-допустимое отклонение (±10%) для однофазной сети составляет от 198 (В) до 242 (В), а для трехфазной сети — от 342 (В) до 418 (В).

При превышении напряжения — электрические приборы просто напросто сгорают, происходит пробой изоляции проводов, выходят из строя компоненты печатных плат и т.п. При понижении напряжения страдают больше всего электродвигатели. Для остальных электрических приборов пониженное напряжение приводит к его неправильной работе, потери мощности или вообще к отключению. В общем, ничего хорошего нет. А самое главное, что установленные в щитке автоматические выключатели и УЗО никак не реагируют и не защищают от этого явления — у них функция совершенно другая.

Защититься от таких режимов работы позволит цифровое трехфазное реле напряжения V-protector 380V (VP-380V) от украинского производителя Digitop.

Цена такого реле составляет примерно 2500-2700 рублей. Гарантия 2 года со дня покупки. Думаю, что затраты на его приобретение являются вполне целесообразными, потому как ущерб при отсутствии этого реле (или ему подобных) может составить в несколько раз больше, нежели его стоимость.

Я не настаиваю именно на этом реле. Есть широкий выбор у компании Новатек Электро, например, трехфазные реле РНПП-301, РНПП-302, РНПП-311.

Так что задумайтесь. Я уже приобрел VP-380V и планирую установить в коттедже своего близкого родственника. А сегодня я поделюсь с Вами информацией по его настройке, техническим характеристикам и схеме подключения.

В одной из своих статей я рассказывал про . В принципе, эти реле имеют одинаковое назначение, только у VP-380V добавлен ряд дополнительных функций по настройке, а также имеется цифровая индикация, которая отображает на дисплее значения фазных напряжений АN, ВN и СN в реальном времени.

Принцип работы и технические характеристики V-protector 380V

Вот его основные характеристики:

  • измеряемое входное переменное напряжение от 100 до 400 (В)
  • верхняя уставка отключения от 210 до 270 (В)
  • нижняя уставка отключения от 120 до 200 (В)
  • время срабатывания по верхней уставке — 0,02 (сек.)
  • время срабатывания по нижней уставке не более 1 (сек.)
  • время срабатывания по нижней уставке при напряжении ниже 120 (В) — 0,02 (сек.)
  • уставка по перекосу фаз (асимметрии) от 20 до 80 (В)
  • время срабатывания при перекосе фаз — 20 (сек.)
  • время повторного включения реле (АПВ) 5-600 (сек.)
  • погрешность вольтметра не более 1%
  • номинальный ток выходных контактов реле — 6 (А)
  • степень защиты корпуса реле IP20
  • условия эксплуатации от -25°С до +50°С
  • срок службы — 10 лет

Принцип работы реле основан на анализе входного трехфазного напряжения с помощью встроенного микроконтроллера.

При отклонении какого-либо входного параметра от заданных уставок микроконтроллер включает встроенное электромагнитное реле, у которого имеется 2 пары выходных контактов: замкнутый (2-3) и разомкнутый (1-3).

Тогда смотрите, когда реле отключено от источника напряжения, то контакт (1-3) разомкнут, а (2-3) замкнут.

Все уставки реле задаются непосредственно с помощью кнопок, расположенных на корпусе реле. Чуть ниже по тексту я об этом расскажу. Питание устройства осуществляется от входных цепей трехфазного напряжения, причем для его полноценной работы достаточно минимум две фазы.

Монтаж и установка цифрового реле напряжения

Цифровое реле V-protector 380V имеет следующие габаритные размеры.

Устанавливается на DIN-рейке стандартной ширины и занимает 3 модуля.

Для информации: это реле может работать в любом пространственном положении.

Схема подключения реле контроля трехфазного напряжения VP-380V

На корпусе изображена схема его подключения.

Выходные контакты (1-3, 2-3) этого реле должны всегда подключаться через контактор или пускатель. В технических характеристиках указан их номинальный ток и он составляет 6 (А). Этого вполне достаточно, чтобы управлять катушкой контактора.

Вот схема:

На реле необходимо завести три фазы (А,В,С) и ноль (N или PEN), которые мы планируем контролировать. Для этого на корпусе сверху имеются специальные клеммы. На них указана маркировка — А,В,С и N.

Если честно, то в них не совсем удобно подключать провода - нужна отвертка с тонким и длинным стержнем (видите, какие глубокие колодцы).

Один вывод катушки А1 контактора нужно подключить на клемму реле (1), а второй А2 — на ноль (N). Клемму реле (3) подключаем на любую питающую фазу. В моем примере взята фаза А.

Осталось подключить силовую часть. Здесь все очень просто. Питающие три фазы (А,В,С) подключаем на клеммы контактора L1, L2 и L3 соответственно. К клеммам Т1, Т2 и Т3 подключаем провода, идущие на нагрузку (к потребителю). Кто не знаком с переходите по ссылке и знакомьтесь.

Все нули (N или PEN) подключаем к одной общей шине N.

Если Вы используете для подключения гибкие (многожильные) провода, то рекомендую применять специальные наконечники. Например, я использовал изолирующие наконечники типа НШКИ (красного цвета). Опрессовку выполнял с помощью .

Настройка и программирование уставок реле VP-380V

После подключения реле можно подавать на него трехфазное напряжение.

Кстати, достаточно использовать медные провода сечением 1,5-2,5 кв.мм.

Чтобы показать Вам, как производится настройка и программирование уставок цифрового реле VP-380V, я его подключу на своем испытательном стенде.

Внимание!!! Линейное напряжение трехфазного источника на моем стенде составляет 220 (В), а фазное, соответственно, 127 (В). У Вас линейное напряжение равно 380 (В), а фазное — 220 (В). Прошу не путаться.

Поднимаю лабораторным автотрансформатором (ЛАТР) напряжение до 220 (В). На фотографии ниже видно, что предел измерений выставлен на 260 (В), а переключатель линейных напряжений — на В-С.

Дисплей загорится красным цветом, выведет информацию по фазным напряжениям и начнет моргать. Если дисплей моргает, то значит выходной контакт реле (1-3) пока разомкнут и питание на нагрузку еще не включено.

Если вместо некоторых показаний будут стоять прочерки, то значит не соблюден порядок чередования фаз или какой-то фазы нет.

Если чередование фаз соблюдено, нет перекоса по фазам и входное напряжение находится в границах заданных заводских уставок (170-250В), то через 15 секунд реле замкнет свой выходной контакт (1-3), тем самым запитывая катушку контактора. Контактор своими силовыми контактами L1-T1, L2-T2, L3-T3 подаст напряжение на нагрузку (к потребителю).

Если реле так и продолжает моргать и не включает контактор, то значит не соблюдено какое-то из условий.

Настройка и программирование уставок реле происходит с помощью кнопок, расположенных на корпусе реле. Итак, по порядку.

1. Задаем уставку от превышения напряжения (максимальное напряжение)

Один раз нажимаем на кнопку, выделенную на фотографии красным квадратом. На экране появится заданная заводом уставка, равная 250 (В).

Это значит, что если на любой из трех фаз фазное напряжение превысит значение 250 (В), то реле разомкнет свой контакт (1-3) через 0,02 (сек.), катушка силового контактора обесточится, соответственно, контактор отключит нагрузку от источника питания.

Если Вам нужно изменить уставку 250 (В), то удержите ту же кнопку в течение 5 секунд. Реле перейдет в режим программирования — на дисплее будет моргать буква _П_. А теперь кнопками вверх и вниз установите желаемую уставку. Шаг составляет 1 (В).

Все изменяемые уставки сохраняются в энергонезависимой памяти реле.

2. Задаем уставку от понижения напряжения (минимальное напряжение)

Все аналогично, только нужно нажимать на другую кнопку (смотрите по фотографии ниже). На экране появится заводская уставка, равная 170 (В).

Это значит, что если на любой из трех фаз фазное напряжение уменьшится ниже 170 (В), то реле разомкнет свой контакт (1-3) через 1 (сек.), катушка силового контактора обесточится, соответственно, контактор отключит нагрузку от сети.

Если Вам нужно изменить уставку 170 (В), то удержите ту же кнопку в течение 5 секунд. Реле перейдет в режим программирования — на дисплее будет моргать буква _U_. А теперь кнопками вверх и вниз устанавливаем желаемую уставку. Шаг составляет 1 (В).

Для примера я выставил уставку минимального напряжения 120 (В).

Как только выставили требуемую уставку, подождите около 10 секунд — реле автоматически выйдет из режима программирования.

3. Выдержка времени на включение (АПВ — повторное включение)

Один раз нажимаем на кнопку, выделенную на фотографии. На приборе отобразится значение установленной выдержки времени 15 секунд.

Это выдержка времени реле после включения его в работу, либо его повторное включение (АПВ) после срабатывания.

Например, напряжение в сети повысилось до 270 (В), уставка установлена на 250 (В). Реле сработало за 0,02 (сек.) и отключило нагрузку от сети. Примерно через час напряжение в сети восстановилось до нормального значения. Реле это фиксирует и через 15 секунд замкнет выходной контакт (1-3), который в свою очередь включит контактор.

Если Вам нужно изменить эту выдержку, то удерживайте ту же кнопку в течение 5 секунд. Реле перейдет в режим программирования, а теперь кнопками вверх и вниз устанавливаем желаемую уставку в пределах от 5 до 600 секунд. Шаг составляет 5 (сек.).

Для примера я выставил самую минимальную уставку по времени — 5 секунд.

Затем подождите около 10 секунд — реле автоматически выйдет из режима программирования.

4. Задаем уставку по перекосу (асимметрии) фаз

Одновременно нажмем эти две кнопки. На экране появится заводская уставка по перекосу фаз, которая равная 50 (В).

Это значит, что если между фазами будет разница больше, чем 50 (В), то через 20 (сек.) реле сработает и отключит потребителей.

Чтобы изменить этот параметр, нужно удержать эти же две кнопки в течение 5 секунд. Реле перейдет в режим программирования — на дисплее заморгает надпись ПЕР. А теперь кнопками вверх и вниз устанавливаем желаемую уставку от 20 до 80 (В). Шаг составляет 1 (В).

После этого нужно подождать около 10 секунд — реле автоматически выйдет из режима программирования.

P.S. На этом, пожалуй, все. Если, вдруг, возникнут вопросы, то смело задавайте их в комментариях или присылайте на почту. Спасибо за внимание.

Реле контроля напряжения на фазах позволяет мгновенно отключить электроэнергию после счетчика при возникновении аварийной ситуации – скачке напряжения в сети. Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Далее мы рассмотрим типовые схемы подключения реле напряжения в квартирном щитке.

Итак, простейшая схема разводки провода от вводного автоматического выключателя в квартире к реле контроля напряжения выглядит следующим образом:

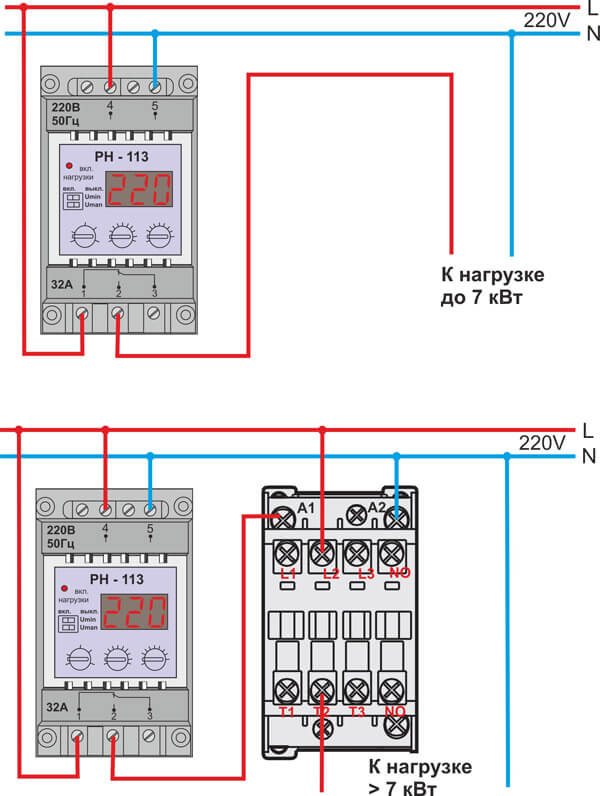

В данном случае сеть однофазная (220 Вольт) и нагрузка составляет не более 7 кВт, поэтому дополнительно не нужно подключать либо на дин рейку. Если же нагрузка будет более 7 кВт, рекомендуется выполнить подключение через пускатель, как показано на второй схеме подсоединения реле РН-113:

Сразу же обращаем Ваше внимание на то, что помимо в распределительном щитке должно присутствовать УЗО либо дифавтомат, чтобы защитить жителей дома от токов утечки, которые могут стать причиной . Принципиальная схема подключения реле напряжения и УЗО (либо дифавтомата) выглядит примерно так:

Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

Первую рекомендуется использовать в том случае, если в доме нет трехфазных потребителей – мощной электроплиты либо котла на 380 В. Если же Вы используете 3-х фазные электродвигатели, необходимо защитить их соответствующим реле напряжения, к примеру, РНПП-311 либо РКН 3-14-08, схемы которых мы Вам предоставляем:

Правильное подсоединение устройства к сети

Использование кросс-модуля

Как Вы видите, в обеих вариантах дополнительно присутствует магнитный пускатель, который позволяет коммутировать высокие нагрузки (свыше 7 кВт). К тому же, пускатель позволяет дистанционно управлять защитой, что делает данную схему подключения реле напряжения очень удобной!
