Лодка из пластмассы своими руками. Стеклопластик для самодельных лодок.

Инструкция

Разработайте и сделайте форму лодки. Для этого сначала вам необходимо сделать чертежи на бумаге, а потом, согласно им, собрать каркас нужных размеров. Затем нужно сделать форму для лодки из стеклопластика. Для ее создания вам понадобится вырезать все необходимые детали из дерева. Вам следует приложить максимум усилий, чтобы деревянная форма была буквально идеальной. Если же вы не отнесетесь к отделке формы крайне ответственно, тогда не исключено, что лодка будет иметь различные огрехи и дефекты.

Покройте форму специальной краской для внешних работ, которая обладает высокой прочностью и выдержит около восьми лет в эксплуатации. Сделайте судно из стеклопластика. Для этого вам необходимо добавить определенное количество стекловолокна в пластическую смолу. Стекловолокно является идеальным судостроительным материалом, так как это стекло, которое представлено в виде очень тонких гибких волокон, которые не горят, не растягиваются, а также не поддаются гниению со временем.

Поместите стеклопластик в каждую щель, каждый закуток вашей формы. Делать это необходимо очень аккуратно и тщательно, ведь в противном случае вы уже ничего не сможете поделать со структурными дефектами лодки. После того как в стеклопластике накопится достаточное количество тепла, он затвердеет.

Раскатайте сверху по стеклопластику материал ровинг. Он усиливает все свойства стеклопластика и делает его более стойким. В тех местах, где потом вы планируете прикрепить оборудование, вам необходимо поместить деревянные детали. Для их защиты от разрушительного влияния влаги покройте детали стеклопластиком.

Вытяните отливку из деревянной формы, когда пройдет один час. С целью поднятия корпуса лодки используйте систему рычагов. Вырежьте отверстия для механики. Вставьте мотор, электропроводку, систему труб. Проведите серию испытаний, которые позволят вам убедиться в том, что лодка является водонепроницаемой.

Во многих творческих занятиях мастеру требуются приспособления, которые непросто найти в магазинах – например, формы для отливки из гипса или каких-либо других материалов. Формы мастерам требуются самые разнообразные, и не всегда они понимают, где их достать. Тем не менее, есть технология, которая позволяет самостоятельно изготовить простую гибкую форму любых очертаний. Материалом для создания таких форм является двухкомпонентный силикон.

Инструкция

Купите силикон и катализатор для него. После этого изготовьте контейнер, в который вы будете заливать смесь, из любого прочного непроницаемого материала с помощью клея, или возьмите какую-то готовую форму.

Разгладьте поверхность пластилина и затем уложите на него модель , которую вы хотите отлить. Не забудьте в нескольких местах проткнуть пластилин, чтобы форма не смещалась.

В получившуюся пластилиновую форму насыпьте что-нибудь сухое и мелкое, чтобы измерить объем формы. Заполнив форму сыпучим материалом, пересыпьте его в мерную емкость, чтобы высчитать нужный объем в граммах.

Поверхность модели смажьте мыльным раствором, воском или жиром. После этого, внимательно прочитав инструкцию, в нужных пропорциях соедините оба компонента силиконовой массы, и получившуюся смесь тонкой струйкой вливайте в форму по краям бортиков.

После того, как боковые стенки формы отвердеют, удалите пластилин и снова смажьте и модель, и форму.

Чтобы ваша форма для отливки служила долго и эффективно, помните, что ее нельзя слишком сильно растягивать, выворачивать, складывать пополам и нарушать целостность режущими предметами. Относитесь к форме бережно.

Видео по теме

Чтобы правильно установить мотор на лодку , необходимо разместить его четко по центру, хорошо закрепить на корпусе лодки. После чего проверить баланс лодки на плаву и отрегулировать дифферент. Такое поэтапное выполнение монтажной работы обеспечит беспроблемную эксплуатацию, предохранит в будущем от возникновения аварийных ситуаций.

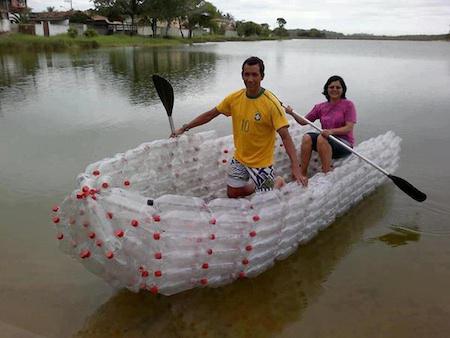

В последнее время большой популярностью стала пользоваться лодка пластиковая для рыбалки. Увы, не все имеют возможность приобрести себе такую роскошь. Однако выходом может стать изготовление судна из подручных материалов, если быть точнее, из обычных пластиковых бутылок. Создание подобного судна отнимает немного времени, а сам процесс достаточно прост.

Почему из бутылок

Каждым может быть создана пластиковая Для этого необязательно обладать огромными знаниями в судостроении. Достаточно соблюдать определенные правила. Конечно, можно изготовить лодку из фанеры или же древесины, но это очень затратное дело. И не только в плане финансов. Пластиковые бутылки стоят куда дешевле. В принципе, их можно даже насобирать, поставив в специальный контейнер. К тому же конструкция лодки из этого материала куда проще.

Следует учесть, что для изготовления изделий из древесины или же фанеры требуется проводить специальные расчеты. В противном случае судно просто не станет держаться на воде или же находиться в нем будет очень опасно.

Собираем все необходимое

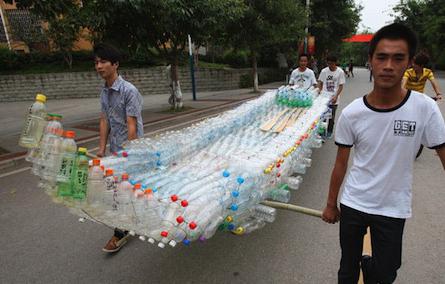

Чтобы получилась хорошая лодка пластиковая для рыбалки, нужно собрать огромное количество пластиковых бутылок большого объема и подготовить дополнительные инструменты. Подобной тары на создание конструкции уйдет гораздо меньше, да и процесс сборки будет протекать быстрее и легче. Итак, для изготовления лодки понадобится широкий скотч, хорошо заточенный нож, большие ножницы, моток прочной, но тонкой проволоки, поперечины из достаточно толстой фанеры, легких труб или же досок.

Помимо этого, можно подобрать материал, который послужит для финальной отделки. При желании готовое изделие можно обшить толстой фанерой или любым другим плотным, но легким материалом. После этого лодку можно будет покрасить водостойким покрытием. Это сделает конструкцию более аккуратной и красивой. На борт лодки можно наклеить даже свой логотип.

Подготовка бутылок

Итак, как правильно собирается лодка пластиковая для рыбалки? Для начала следует подготовить бутылки. Чтобы емкости стали более эффективными и жесткими, следует накачать их воздухом под давлением. Конечно, в домашних условиях это сделать сложно, но можно. Достаточно вспомнить простейший закон физики: при нагревании любое вещество расширяется. Это касается и воздуха.

Для этого пластиковые бутылки нужно поместить в морозильную камеру, а затем, плотно закрыв, вынуть. Попав в тепло, воздух начнет расширяться. Все достаточно просто. Произойдет расширение воздуха из-за резкого перепада температуры. В итоге бутылки станут более упругими и жесткими. Именно это и нужно для создания более устойчивого на воде судна. Конечно, если есть возможность, то лучше накачать емкости воздухом под давлением.

Перед использованием пластиковые емкости следует вымыть, удалив все наклейки и этикетки, а затем просушить. Если остались пятна от клея, то их также стоит удалить. При закручивании пробки от бутылок лучше посадить на водостойкий хороший клей. Это предотвратит их разгерметизацию.

Изготавливаем бревна

Чтобы лодка пластиковая для рыбалки хорошо держалась на воде, из подготовленного материала нужно собрать импровизированные бревна. Делается это очень просто. Две бутылки нужно соединить донышками. При этом выемки одной емкости должны попасть в углубления второй. Скрепить бутылки можно третьей. Для этого нужно вырезать среднюю часть от емкости и надеть ее на две скрепленные между собой.

После этого все места со стыками следует обработать водостойким клеем, желательно самым надежным, который подходит для склеивания пластиковых деталей. И в конце проматываем скотчем. Это очень важно. Ведь только в это случае пластиковые гребные лодки для рыбалки прослужат очень долго. Конечно, при желании такую конструкцию можно оснастить и мотором.

Теперь нужно взять две бутылки и отрезать их донышки. Они надеваются на концы уже готовой части бревна. Все стыки снова нужно промазать клеем и обмотать скотчем. В итоге на концах заготовки образуются донышки. Теперь бревно собирается по такому же принципу, как описано выше.

Поплавки из «бревен»

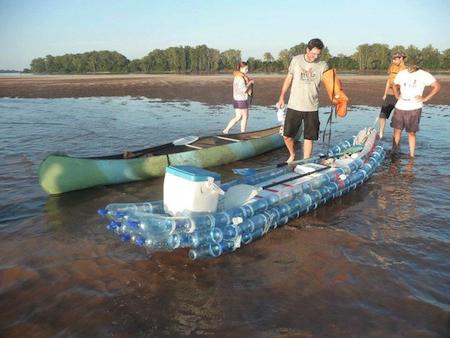

Даже пластиковые лодки под мотор изготавливаются из поплавков. Для этого готовые бревна нужно крепко соединить между собой. При этом в одном поплавке может быть до восьми конструкций. Это самое оптимальное число бревен. Конечно, данный показатель зависит от размеров и глубины будущего судна. Главное - правильно все рассчитать. В готовой лодке человек должен чувствовать себя комфортно.

Скрепление бревен в данном случае осуществляется при помощи тонкой, но при этом достаточно прочной проволоки, полиэтиленовой пленки и водостойкого скотча. При желании можно использовать клей, который не боится влаги.

Собираем лодку

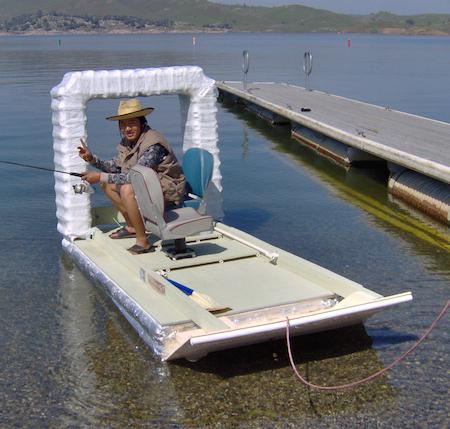

Чтобы пластиковые моторные лодки для рыбалки были прочными, стоит внимательно отнестись к сборке судна. Из готовых поплавков необходимо собрать что-то вроде плота или катамарана. Если же в конструкции предусмотрен мотор, то лучше судно делать в виде настоящей лодки или даже яхты. Все, конечно, зависит от количества пластиковых бутылок и потребностей.

Между собой поплавки можно соединить с помощью, например, поперечин. Эта часть судна выполняется из деревянных брусков, или фанеры. К подготовленным поперечинам можно прикрепить дно будущего судна. Это также может быть обычная доска, фанера или же трубы из металла. Все зависит от размеров лодки и количества людей, которые будут на ней плавать.

Завершающий этап

В принципе, лодка практически готова. Осталось только улучшить ее внешний вид. При желании можно обшить боковые части и корму водонепроницаемым материалом, многослойной фанерой. А затем просто покрасить в подходящий цвет.

В этом плане нет ограничений. К тому же могут быть изготовлены пластиковые лодки под мотор. Конечно, не стоит утяжелять конструкцию. Остается установить мотор. Это очень актуально, если изделие рассчитано на большое количество людей и имеет немалые габариты.

Еще с самых древних времен наши предки промышляли рыбалкой. Они ловили рыбу деревянным острием стоя по колено в воде. С тех пор очень многое изменилось, изменились способы рыбалки, орудия, места. Теперь же, все, кто может себе это позволить, считают, что рыбачить необходимо отправляться именно на лодке, мол, рыбы больше поймаешь. Отчасти, такое решение оправдано, ведь многие рыбы водятся на глубине, да и кому не хотелось бы поплавать подальше от берега наедине с удочкой?

Так вот, далее мы рассмотрим способ строительства лодки из стеклопластика. Почему именно из него, а не из дерева, или резины – да потому что это самый дешевый и относительно простой способ строительства лодки своими руками. Кроме того, лодка из стеклопластика, будет крайне надежна и долговечна. Правильно склеенное волокно делает лодку полностью водонепроницаемой, без щелей и дыр. Стекловолокно не гниет, не покрывается плесенью и его не едят мыши, что очень важно при гаражном хранении.

Начнем строительство лодки из стеклопластика своими руками с поиска чертежей. Есть два варианта как его заполучить. Если у Вас есть дар инженера, можете попытаться сделать чертеж в AutoCAD, ну, а еже ли бог наградил Вас другими талантами, используйте уже готовые чертежи. Их можно найти в интернете, или заказать на специализированных сайтах.

Как только у Вас на руках окажется чертеж, можно приступать к изготовлению матрицы. Нет, не той, в которой снялся именитый Киану Ривз. Для того, чтобы изготовить матрицу, можно сперва сделать болванку, а можно и формочку для матрицы. Мы рассмотрим второй вариант, т.е. для начала сделаем формочку.

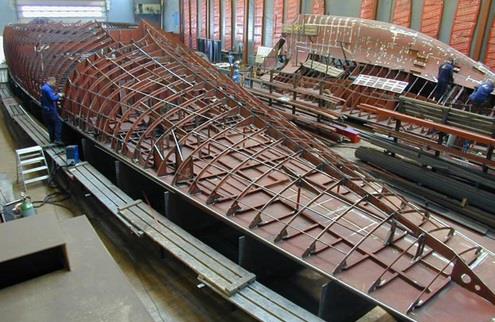

Для этого строим каркас, а на него устанавливаем шпангоуты. Затем шпангоуты обиваются фанерой. Обшивая шпангоуты фанерой, делайте это как модно тщательнее, чтобы нигде не было никаких неровностей, т.к. в итоге от этого будет зависеть качество будущей лодки.

Края лодки стоит сделать как можно жестче фанера должна быть толщиной минимум в 1,2 см, а для бортов используйте двойной слой фанеры. Края необходимо выровнять и зачистить наждачной бумагой, чтобы лодка получилась симметричной. После того, как закончена сборка формочки, выравниваем её с помощью шпатлевки, нам понадобится полиэфирная шпатлевка.

Это, пожалуй, один из самых нудных и долгих этапов – шпатлевка, т.к. в итоге выравнивать борта придется долго и тщательно. Малейшее отклонение и лодка будет либо неровной, либо неустойчивой. Потому, все погрешности рекомендуется исправить на этом этапе, тем более, что обнаружить их будет несложно, достаточно лишь сделать симметричную разметку. Когда будете заниматься зачисткой шпатлевки, наденьте очки и респиратор, летающие мелкие частицы пыли могут нанести нешуточный вред Вашему здоровью.

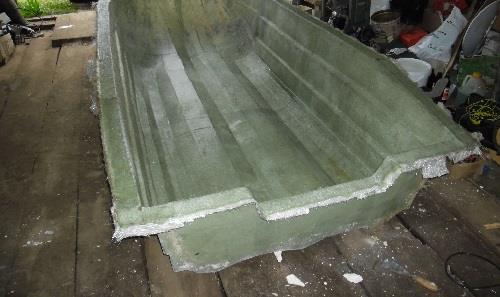

Ну что же, вот и выровнены борта, зачищена формочка, можно укладывать стекловолокно. Начинается всё примерно так, смазываете формочку 4-мя слоями воска. Это необходимо для того, чтобы потом достать лодку из формы целой и невредимой. Не стоит пренебрегать этой операцией, т.к. как показывает практика, ради экономии времени часто пытаются пренебречь нанесением воска, а потом приходится искать время. Чтобы все переделать как нужно. После нанесения воска, необходимо нанести гелькоут, это будет внешний слой лодки. Наносится гелькоут только на высохший воск.

Подготовительные работы завершены, можно и укладкой стеклопластика заняться. В принципе, это и будет самая важная и ответственная часть работы, именно к ней сводились все предыдущие шаги.

Но сверхъестественного в этом ничего нет, все, что понадобится, это стеклопластик, который тонким слоем наносится на матрицу, пропитывается смолою. После сверху наслаивается до 5-ти слоев стеклопластика по той же схеме.

Более подробная инструкция, увы, не предусмотрена, все зависит от того, какой именно стеклопластик Вы купите. Когда будете класть стеклопластик, внимательно следите за тем, чтобы нигде не осталось ни малейшего пузырька воздуха. Для дополнительной красоты, последний слой можно сделать при помощи специального «верхнего» стеклопластика. Когда будете закупаться материалами, поинтересуйтесь насчет него у продавца. Все, после полного высыхания Ваша лодка из стеклопластика полностью готова. Можно шпатлевать и красить!

Дополнительно таким же образом на лодку могут быть установлены сидения из стеклопластика, ящички, крепления для весел и прочее. Стеклопластик – универсальный материал, и при должных навыках работы с ним, можно изготовить все, что угодно. Но опять же, перегружать лодку ненужными вещами не стоит, помните, что это всего лишь лодка, а не грузовой танкер и не прогулочная яхта.

Если все шаги были выполнены верно, проблем возникнуть никак не должно. Единственное, к чему я Вас призываю, будьте внимательны и терпеливы, не делайте «абы как», все таки, лодка пойдет на воду, а вода ошибок и лени не прощает.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации - нам интересно ваше мнение:)

Стеклопластиковые лодки появились уже довольно давно. Ранее они были преимущественно весельными и не предусматривали использование моторов по причине внушительных габаритов последних. Но в настоящее время широкое распространение получили компактные двигатели для самых разных водных судов, и параллельно с этим закономерно расширилось и производство лодок из стеклопластика.

Сейчас можно встретить стеклопластиковые суда чуть ли не любой формы и размера. Немаловажную роль сыграло и применение эпоксидных и полимерных смол, хотя стеклопластик так и остался основным материалом.

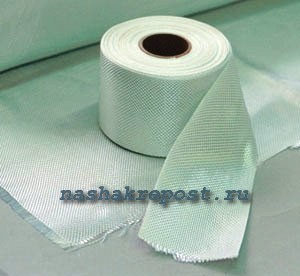

Современные технологии производства также сыграли немаловажную роль. Стеклоткань отличается высоким уровнем эластичности, может принимать практически любую форму, вне зависимости от количества и сложности изгибов.

Связывающие смолы же до процесса полимеризации способны заполнить структуру стеклоткани, и после застывания существенно повышают прочность материала. Конечно, после полимеризации смола становится хрупкой, но это компенсируется свойствами самой стеклоткани.

На картинке выше изображен катер компании Smartliner . Эта компания отличается высококачественными и недорогими катерами небольшого размера. Для более детального ознакомления с катерами "Smartliner" перейдите на официальный сайт компании.

Ниже мы приведём упрощенную схему изготовления стеклопластиковых лодок:

Сначала изготавливают матрицу для корпуса судна, в чём особенно важна точность математических расчётов. Иногда вместе с матрицей изготавливают и пуансон.

На матрицу наносят слой специального вещества, которое не позволит смоле приклеиваться к поверхности.

Далее на поверхность матрицы накладывают элементы выкройки стеклоткани, которые затем пропитываются смолой. По причине высокой эластичности стеклоткань может принять любую форму, какая потребуется производителю. Затем накладывают новый слой стеклоткани, который тоже пропитывается эпоксидной смолой. Так постепенно формируется корпус лодки.

После застывания смолы матрицу удаляют, начинается процедура шлифовки поверхностей лодки.

Финальный этап заключается в грунтовке и покраске корпуса.






Преимущества лодок из стеклопластика

      • Возможность создания корпуса любой формы. Это позволяет повысить ходовые качества судна, улучшить его управляемость, повысить скорость и впоследствии снизить затраты топлива.
      • Возможность изготовления лодки и с килем, и с плоским дном для плавания на мелководных участках.
      • Стеклопластиковые лодки достаточно прочные, легко переносят удары средней тяжести, им не страшны перепады температур. Также дно стеклопластиковых моделей весьма устойчиво к истиранию.
      • В случае физического повреждения стеклопластиковые лодки легко ремонтируются. Для этого потребуется лишь стеклоткань и эпоксидная смола.
      • В отличие от надувных лодок стеклопластиковые модели не боятся проколов. Лодки, при изготовлении которых между слоёв стеклоткани был помещён пенопласт, характеризуются ещё и непотопляемостью. Также непотопляемость стеклопластиковой лодки может быть обеспечена и путём создания в корпусе специальных герметичных полосок, которые заполняются воздухом.

Лодки из стеклопластика (видео)

Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.

Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.

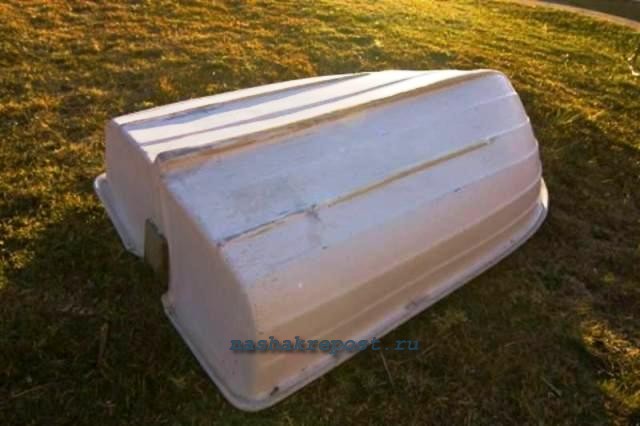

Лодка из стеклопластика

Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.

Преимущества и недостатки стеклопластиковых лодок

К основным преимуществам материала можно отнести:

  • респектабельный внешний вид;
  • надежность;
  • долговечность;
  • водонепроницаемость;
  • доступный по цене.

Лодки имеют множество плюсов конструктивного характера:

  • Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
  • Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
  • Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на большая мощность мотору не понадобится, существенно снизится.
  • Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
  • Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
  • Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
  • Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.

Требования к конструкции

Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То — же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.

К конструкции предъявляют следующие требования:

  • Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
  • Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
  • Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
  • В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.

Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.

Проектирование

Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD. Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка. При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.

Изготовление матрицы

Матрица считается самым сложным этапом при изготовлении . Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.

Процесс:

  • прикрепить к каркасу шпангоуты;
  • после установки шпангоутов крепятся бортики из фанеры. Нос матрицы должен основательно крепиться в борту;
  • матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
  • для ровности бортики выравниваются и ошкуриваются;
  • на матрицу наносится полиэфирная шпаклевка;
  • лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
  • важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
  • далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
  • изготовленный из дерева киль сверху покрывается полиэфирной смолой;
  • чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
  • довести борта до совершенства и идеальной формы матрицы;
  • стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
  • для выдавливания лодки из матрицы встраиваются нипеля;
  • при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.

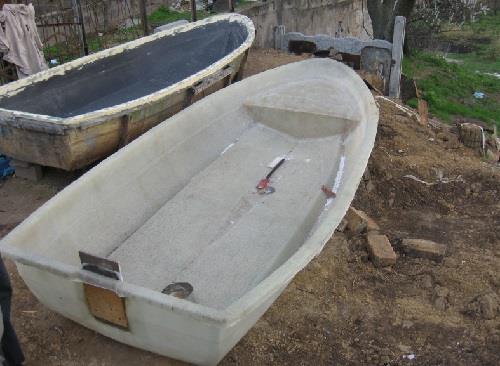

Изготовление лодки

Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.

  • согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
  • параллельно бортам лодки устанавливаются седушки из стеклопластика;
  • для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
  • срезается лишняя бахрома, седушки вклеиваются при помощи клея;
  • прикручиваются уключины;
  • борта лодки основательно зашкуриваются наждачной бумагой;
  • готовая лодка погружается на багажник;
  • снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.

Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.

Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.

Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.

Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.
