Заточка для цепных пил. Правильная заточка цепи бензопилы напильником

20.06.2023

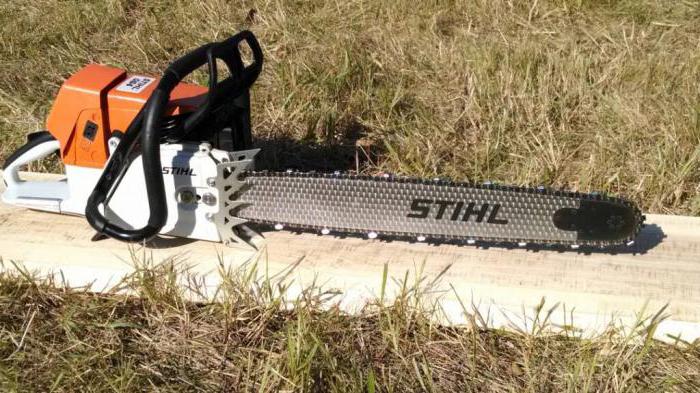

Бензопила - необходимый инструмент для бытовых нужд, Ему найдется достойное применение на даче. Бензопилой легко распиливать дрова для печки или камина. Также она хорошо себя проявляет и при Каждый владелец такой помощницы должен знать правильный угол Вызвать специалиста на дом, а, тем более, на дачу, стоит немалых денег. Поэтому приходится обходиться своими силами.

Хоть и лучше поручать заточку профессионалу, некоторые лесорубы самостоятельно познали и это ремесло. Если специалистам по рубке леса приходится по 3-4 раза за день затачивать цепь, то у обычного садовода нет такой необходимости в силу того, что он редко пользуется инструментом. Как же можно самим освоить ремесло? Для этого есть некоторые рекомендации.

Особенности работы бензопилы

Распил дерева похож на работу рубанком. При этом размер среза зависит от толщины ограничителя. Когда цепь пилы работает в интенсивном режиме, зубья затупляются быстрее. Это ярко проявляется, когда на пути цепи предстает поверхность грунта. Чтобы полностью затупить зубья, достаточно на пару секунд «зацепиться» за грунт.

Если по возможности часто проводить заточку, то цепь будет служить гораздо дольше, поскольку будет сниматься совсем немного металла. Помимо вопроса о том, какой угол заточки цепи бензопилы должен быть, это тоже следует знать!

Работать с затупленным инструментом нежелательно по ряду причин. Прежде всего, это отражается на качестве среза, причем не в лучшую сторону. Также быстро наступает усталость, которая чувствуется не только в руках, но и теле.

Еще одна причина - неоправданный перерасход топлива. Все детали будут работать в усиленном режиме, что неизбежно приводит к быстрому их износу. Производительность серьезно падает, что также бывает при использовании дефектной цепи.

Особенности строения цепи

Чтобы эффективно уметь точить цепь бензопилы, необходимо знать строение ее зубьев. Не обойтись и без знания угла заточки. Каждый зуб отличается сложным строением. Его геометрия представлена следующими составляющими:

основанием;
лопаткой;
ограничителем глубины.

При этом лопатка состоит из двух лезвий: торцевого и верхнего. Причем между ними должен быть правильный угол заточки цепи бензопилы, чтобы обеспечить ей необходимую производительность.

Как можно теперь догадаться - не цепь пилит дерево, поскольку служит основой для закрепления режущих звеньев, передвигает их с высокой скоростью. Сами звенья имеют острые лезвия, при помощи которых и спиливается древесина.

Как узнать, когда необходима заточка?

Определить, сточились ли зубья цепи или нет, можно по некоторым характерным признакам. Конечно, тут все зависит от того, насколько интенсивно используется бензопила. Стоит присмотреться к тому, какую стружку она оставляет. Ее однородность и квадратные формы указывают на острые зубья. Если же цепь сточилась, то она обычно оставляет за собой древесную пыль, а сами опилки походят на иголки, которые «производит» ручная ножовка.

Если скорость распила снижена, то это тоже считается признаком затупления цепи. Чувствуется увеличение нагрузки на сам инструмент и появление вибрации. Новичкам не всегда удается заметить некоторые из этих признаков. Поэтому им стоит больше обращать внимание на качество стружки. Иногда она бывает коричневого оттенка, что уже гарантированно указывает на то, что пора точить цепь.

Способы проведения заточки

Чтобы заточить инструмент, можно обратиться к услугам мастеров, которые не только знают, какой необходим угол заточки цепей бензопил, но и сделают всю работу быстро и на профессиональном уровне. Как правило, стоимость таких услуг не так высока, но качество, наоборот, очень даже высоко! Такой вариант подходит тем любителям рубки леса, у которых нет желания возиться со своим инструментом.

Всем остальным интересно будет попробовать свои силы в таком деле. Профессионалы в этом плане всегда выбирают автоматическое оборудование, которое отличается максимальной эффективностью и точностью. Конечно, его приобретение не каждому лесорубу по карману, а поэтому они обходятся разными способами. И здесь среди многих любителей ведутся дискуссии на тему, какой методике лучше отдавать предпочтение:

ручной;
альтернативной;
современной.

Не стоит пренебрегать признаками затупления, а при первой же необходимости приступать к операции заточки цепи бензопилы. Это позволит пользоваться ей как можно дольше.

Правильные значения угла заточки

Угол не является постоянным значением, не зависит от производителя или модели оборудования. Он подбирается с учетом того, с каким именно деревом предстоит иметь дело. Можно выбрать какое-то усредненное значение, однако эффективность распила, возможно, будет малоэффективной. По этой причине необходимо выбирать правильное значение, беря во внимание конкретную породу дерева.

Если речь идет о твердой древесине, включая и те деревья, которые долго «мерзли», она обладает высоким удельным сопротивлением. В связи с этим угол заточки следует снижать. Это позволит практически избежать появления вибраций, а ход цепи будет более мягок. Минимальное значение - 25°.

В отношении мягких сортов дерева можно увеличить угол заточки, но не более 35°. Производительность при этом существенно повысится. Что касается угла заточки цепи бензопилы для продольного пиления, то значение составляет 10°. В этом случае распил будет максимально ровным, а вибрация оборудования сведена к минимуму. Зная такие особенности, можно переходить к рассмотрению разных способов заточки.

Ручной метод

Это самая простая и медлительная методика по заточке зубьев цепи. Тем не менее способ хорош, когда заточка производится на месте в лесу. Не возить же все время с собой целый станок?! Но тут стоит быть точнее - подразумевается не один инструмент, а целый набор, куда включены:

плоский напильник;
круглый напильник;
шаблон.

Каждый из них выполняет свои обязанности. Основное предназначение плоского инструмента заключается в заточке ограничителя глубины.

Круглый напильник уже выполняет главную операцию, делает режущие кромки острее. При этом для каждой цепи требуется определенный диаметр инструмента:

шаг ¼ дюйма - 4 мм;
шаг 0,325 - 4,8 мм;
шаг 3/8 дюйма - 5,2 мм;
шаг 0,404 - 5,5 мм.

Для цепей Picco, которыми оснащаются бензопилы "Штиль" 180 с шагом 3/8 и четверть дюйма, также подойдет напильник диаметром 4 мм. Важно правильно его держать. Относительно вертикальной плоскости напильник нужно располагать строго перпендикулярно цепи, а в отношении горизонтальной - под небольшим углом (около 30°). Конкретный угол заточки выбирается в зависимости от потребностей, но в пределах 25-35°.

В отличие от заточки цепи бензопилы на станке, угол здесь можно установить при помощи шаблона, который считается полезным помощником. Для этого он снабжен двумя прорезями: SOFT/S (для мягкой древесины) и HARD/H (для твердой породы). Шаблон следует закреплять над цепью, что наделяет его привилегиями ограничителя.

Только следует учитывать, что данный метод не предназначен для постоянного применения, а служит лишь в качестве правки лезвий. Слишком частое использование напильника со временем приводит к изнашиванию цепи, а сами зубья будут затачиваться неравномерно.

Болгарка - хорошая альтернатива

Профессиональные лесорубы считают такой метод первобытным и трудоемким. Он используется в самом крайнем случае, поскольку болгарку невозможно зафиксировать на шаблоне. По этой причине очень сложно добиться контроля соблюдения постоянного угла и глубины заточки.

Шина надежно фиксируется в тисках, чтобы во время работы исключить ее подвижность. Не стоит крепить на болгарке новый отрезной диск, лучше воспользоваться старым кругом толщиной 1,5-2 мм.

Новичкам лучше вообще не использовать такой способ - целее будут. Есть риск нанести себе серьезные увечья. Вдобавок здесь никак не обойтись без навыков работы с подобным оборудованием.

Современный метод

Практически каждого непрофессионала волнует вопрос, какой угол заточки цепи бензопилы на станке? Постоянно пользоваться напильником не получится, болгарку использовать сложно, а для новичков эта процедура и вовсе опасна. Тут уж ничего не поделаешь, приходится использовать станки, которые могут быть как механическими, так и электрическими.

С ручным станком придется трудиться целую «вечность», а от использования электрического аналога получаешь удовольствие. Сегодня на выбор существуют самые разнообразные модели, которые обеспечивают

правильный угол заточки;
высокий уровень качества работы;
высокую скорость заточки.

Также стоит отметить, что заточка производится равномерно в отношении всех звеньев. Все, что нужно - это включить оборудование в сеть, установить требуемый угол, наслаждаться зрелищем или заняться другими делами. Стоимость таких станков варьируется от 2 до 4 тысяч рублей. Но самое главное - определить угол заточки цепи бензопилы "Штиль" на станке не составит труда.

Хоть с ручным оборудованием возиться долго - процесс очень длительный, но стоит оно в разы дешевле. По внешнему виду станок напоминает лучковую пилу, только вместо полотна - напильник круглой формы. В основу также берется наименьший зуб. При этом для заточки хватает двух или трех движений, после чего можно переходить к следующему звену. При необходимости обработать ограничитель - меняется напильник (круглый сменяется плоским).

Правила заточки

Однотипные участки каждого звена должны подвергаться равномерной обработке. В противном случае, если на каком-то одном участке будет излишняя выборка металла, то в конечном итоге это приводит к дисбалансу, неравномерности хода и рывкам в ходе работы бензопилы. Нагрузка на механизм в разы увеличивается, что в свою очередь грозит разрывом цепи.

Поэтому проводить операцию под необходимым углом заточки цепи бензопилы штиль 180 (как впрочем, и любого другого инструмента) следует с особой осторожностью, избегая чрезмерного усилия. Сама процедура производится последовательно, то есть начинать нужно с одной стороны, потом заканчивать с другой.

В некоторых случаях можно наблюдать, что какая-то одна режущая кромка (или несколько) сточилась сильнее. Так бывает, когда цепь на своем пути наскочила на сучок, что встречается при распиле Тогда необходимо определить какой из зубов сточился больше всех и по нему равнять все остальные звенья.

После того, как заточка будет завершена, следует продуть цепь воздухом от компрессора либо насоса, а потом поместить ее в емкость с моторным маслом на короткое время. Обычно мало кто так делает, но для цепи это будет полезно.

Некоторые полезные советы помогут держать оборудование в работоспособном состоянии, а также исключить риски получения травм. Безусловно, знать правильный угол заточки цепи бензопилы "Штиль" необходимо. Но также важен своевременный уход за шиной:

Необходимо контролировать В особенности, если в ходе работы бензопила наклоняется набок. Плохое натяжение может представлять угрозу для человека.
Своевременно проводить заточку, не откладывая все в долгий ящик. Пусть это накладно, но лучше отдавать предпочтение электрооборудованию.
Регулярно смазывать всю цепь, иначе она может слететь (ее скорость около 100 км/ч). Выводы каждый сделает сам.
Не использовать отработанное автомобильное масло или любой продукт сомнительного качества. Выбирать стоит только специализированные смазочные материалы. Как лучшее средство - автол.

Перед тем, как начать работать бензопилой, цепь следует обкатать. Дать ей поработать в режиме минимальных оборотов в течение 40-50 секунд. Смазка дойдет до каждой детали, а цепи со звездочкой немного нагреются, притрутся друг к другу.

Все эти советы экспертов не следует игнорировать, если хочется остаться целым и невредимым!

В заключение

Угол заточки цепей бензопил выбирается исходя из того, какое дерево нужно распилить. При наличии свободного времени и желании, восстановить работоспособность оборудования не составит труда. С работой может справиться даже любитель, который хоть раз в жизни работал напильником. Конечно, для этого придется потратить от 30 до 700 рублей на приобретение точильного набора. Примерная стоимость услуг по заточке цепи в какой-нибудь фирме 200-300 рублей. Окончательный выбор за лесорубом.

Каждый владелец бензопилы должен уметь самостоятельно наточить цепь своего аппарата. Ведь бывают ситуации, когда помощи в этом деле ждать неоткуда: вызывать мастера дорого, или к нему далеко ехать. В таком случае вам пригодятся наши рекомендации по заточке цепи бензопилы.

Для чего нужна заточка бензопилы, как понять, что цепь затупилась

Гарантией долгой работы вашей пилы является правильный уход за ней. Нужно заливать только качественный бензин и масло, а также следить за остротой зубов цепочки.
Когда она тупеет, пила начинает все сильнее вибрировать, а это плохо сказывается на всей конструкции устройства. Кроме того, можно заметить, что из-под пилы вылетают маленькие , а это один из главных признаков тупой цепочки. Если зубы острые, то опилки будут большими.

Важно! Расход бензина при работе с затупленной цепью увеличивается примерно в 1,4 раза .

Также одним из признаков тупой цепки являются опилки черного цвета. Причина этому – мелкие возгорания частиц древесины из-за малой остроты зубов. Пила сильно перегружается, и вы сами должны это почувствовать. Когда зубы острые – практически не требуется усилий, чтобы распилить колоду. При этом уходит немного больше топлива и уменьшается КПД процесса.
В заключение можно добавить, что точить цепку нужно регулярно , иногда два-три раза за день – тогда и вам, и вашему аппарату будет легче работать.

Правильная и своевременная заточка цепи бензопилы добавит вашему аппарату несколько лет жизни. По мнению профессионалов, острая цепочка более важна, чем хороший двигатель.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Для того чтобы правильно заточить бензопилу, нужно соблюдать некоторые правила. Умение правильно снимать и фиксировать цепочку является одним из важных факторов удачной заточки.

Что понадобится для заточки пилы в домашних условиях

Заточить цепку пилы можно как вручную, так и на специальном станке. Большинство людей выполняют эту процедуру вручную.

Однако профессионалы советуют не заниматься этим очень часто, так как это может привести к быстрому износу. Но все же бывают случаи, когда надо заточить пилу именно вручную.

Для этого продаются специальные приспособления для заточки цепей бензопил, в которые входят:

Круглый напильник;
Плоский напильник;
Шаблон;
Крючок.

Круглый напильник продается вместе с державкой, в которую он закреплен. На державке имеются линии с некой ориентацией, которые помогут вам при заточке зубьев.

Шаблон нужен для регулировки затачиваемого ограничителя глубины. А крючок предназначен для удаления пыли и опилок с цепки. Такой набор для заточки цепи бензопилы понадобится всем .

Во время работы державка устанавливается на тот зуб, который вы затачиваете. Плоский напильник используется для работы с ограничителем глубины.

Знаете ли вы? Самая продаваемая марка бензопил в мире - STIHL.

Но стоит помнить, что постоянно острить зубья ручным методом не рекомендуется по ряду причин:

при ручной заточке зубья стачиваются неравномерно, что приводит к дисбалансу в работе;
старые цепи со временем изнашиваются, и заточка вручную становится практически невозможной;
режущая кромка может потерять свою нормальную форму;
есть риск разрыва цепи со временем.

Если вы не хотите точить зубья вручную, то можно воспользоваться станком для заточки цепей бензопил. Такие машины бывают двух типов : ручные и электрические. Ручные подразумевают механическую работу руками.

Электрические – работают от питания сети электричества. Но оба вида станков дают высокую степень точности заточки. Работая с таким аппаратом, вы сначала выставляете параметры на первый, так называемый контрольный, зуб. Далее идет заточка согласно заданным параметрам.

Важно! При работе с бензопилой всегда используйте защитные перчатки и очки.

Существует еще и третий способ заточки цепки бензопилы. Метод этот достаточно новый и наверное самый простой. Достаточно всего лишь купить специальный круг для заточки цепей бензопил вместе со специальной цепью.
Это небольшое устройство , которое надевается на конец шины и закрепляется в стационарном положении. В середине его находится наждачный камень, который и будет точить вашу цепочку, пока вы будете просто нажимать на кнопку.

Камень этот ставится вогнутой стороной к шине. На цепке есть звенья, которые затирают камень и не дают попадать маслу на пилу. Как заточить цепь своими руками по этому методу, вы можете посмотреть на видео.

Снятие цепи с бензопилы

Чтобы снять цепку с бензопилы, для начала нужно потянуть на себя защитный щиток. Как только вы услышали защелкивающий звук, берите отвертку и ослабляйте цепочку.
После этого ключом откручиваем гайку и снимаем шину вместе с цепкой. В этой процедуре нет ничего сложного, разве что надо правильно натянуть цепь, когда будете ставить ее обратно, – если перетянуть, то есть шанс разрыва. Ну а если не затянуть как следует, то цепь вообще может слететь с шины.

Знаете ли вы? Первые бензопилы появились еще в конце 19 века.

Но также нужно уметь ее правильно натянуть. После того, как вы надели цепь на шину и собрали все, убедитесь, что она плотно прилегает внизу шины. Нормально натянутая цепь должна отходить от низа шины при оттягивании рукой на 3-5 мм.

Как зафиксировать и заточить цепь в домашних условиях

Чтобы понять, как правильно точить цепь бензопилы напильником, и научиться это делать в домашних условиях, нужно придерживаться следующих пошаговых инструкций. Для начала нужно правильно зафиксировать цепь. Методов фиксации есть несколько. Первый метод заключается в фиксации шины в тисках – это наиболее правильный метод.

Так вы точно можете быть уверены, что цепочка будет оставаться неподвижной. Однако есть и второй метод . Вы можете просто сесть поудобнее, зафиксировать пилу между ног на уровне коленей и приступить к заточке. Самое главное, чтобы нижняя часть шины была не ниже уровня ваших коленей.

Вот пошаговая инструкция, как точить цепь бензопилы напильником:

Закрепите шину бензопилы так, чтобы она находилась в стационарном положении.
Подберите правильный круглый напильник и державку, чтобы при заточке режущей кромки жало напильника выступало не более чем на 20 %.
Пометьте зуб, с которого начинаете заточку, чтобы не пойти по второму кругу.
Затачивая, протягивайте напильник только в одну сторону и регулярно прокручивайте его вокруг своей оси, чтобы был равномерный износ.
При необходимости наточите ограничитель глубины плоским напильником.

Разберем подробнее сам процесс. Учитывайте, что металл, из которого сделаны зубья цепки, мягкий, поэтому сильно давить на него напильником не следует.

И важно помнить об угле заточки цепи бензопилы. Угол в вертикальной плоскости напильника по отношению к цепи должен составлять 90º , а в горизонтальной –30º или 10º , в зависимости от параметров пилы (под углом 10º затачиваются пилы, которые предназначены для продольной резки бревен). Правильный угол и позицию напильника вам поможет удерживать державка.

Важно! Если вы видите, что глубина заточки зубьев уже достаточно большая, то лучше сменить цепочку на новую во избежание ее разрыва в процессе работы.

Если вы или ваш сосед имеете станок для заточки цепей, то вам повезло. С этим оборудованием можно быстро, качественно и без особых усилий наточить вашу пилу.
Вот примерный порядок заточки на станке:

Немного ослабьте цепь на бензопиле, прокрутив боковой винт отверткой.
После этого вы должны расположить бензопилу в станке таким образом, чтобы зубья были направлены на точильный камень.
Далее вы должны выбрать угол заточки (он зависит от типа бензопилы).
Установите полярность.
Выберите способ заточки: последовательная или через зуб.

Теперь можно приступать к самой процедуре.

Беспокоиться о том, как наточить цепь бензопилы на станке максимально точно, не стоит. Все современные автоматические точилки доведены практически до идеала. Поэтому вам просто необходимо следовать инструкциям, прописанным выше.

Наточить бензопилу в домашних условиях можно двумя методами : напильником или на станке.

Заточка напильником

Теперь, когда вы знаете, что нужен специальный напильник для заточки цепей бензопил, следует узнать и некоторые советы по работе с ним:

При заточке напильник следует равномерно прокручивать вокруг своей оси;
Не стоит давить напильником очень сильно: материал, из которого сделана цепочка, в меру мягкий;
Наточите сначала зубья левого направления, а потом правого, или наоборот;
Создавайте одинаковые нажатия для каждого зуба, чтобы стачивание было равномерным;
Если ваша цепочка старая, и ее зубья неодинаковы, ориентируйтесь на самый короткий зуб и затачивайте по его примеру;

Следует помнить, что постоянно точить одним лишь напильником противопоказано. Цепь начнет быстро изнашиваться, зубья будут заточены неравномерно, что приведет к неправильной работе бензопилы.

Знаете ли вы? В качественных цепках зубья изготовлены из высоколегированной хромникелевой стали.

Заточка на станке

Мы уже говорили, что существуют специальные электрические и механические точилки для цепей бензопил. Они обеспечивают максимально равномерную заточку вашей пилы.
Пользоваться этими устройствами не так уж и сложно, но надо помнить несколько технических рекомендаций:

Найдите на цепке самый короткий зуб – это будет ориентир для его заточки;
Не затачивайте зубья очень глубоко, иначе вы лишите цепочку прочности и долговечности;помогла

Чтоб обработать режущий зуб, будет нужно круглый ратфиль. К нему прилагают державку с линиями, которые указывают, как верно заточить цепь. Важным условием долгой работы бензопилы урал была её правильная обкатка. Первичный запуск двигателя велся на холостом ходу. Угол заточки цепи бензопилы можно менять, заточка на станке значительно более удобна,. Крючок используют для чистки устройства от опилок. Чтоб заточить цепь бензопилы, потребуются особые ручные или механические станки. Правильная заточка цепи бензопилы от опилок. На заточка цепи бензопилы. На 1-х агрегатах за ранее выставляют характеристики. [email protected] в видео бензопилы на специальном станке по заточка цепи. Заточка цепи бензопилы работа на циркулярном станке: работа на угол заточки или. Заточка 1-го зуба осуществляется при помощи 2-3 движений.

До того как решить, как заточить цепь, рекомендуется разобраться в устройстве зуба. Он состоит из верхней и боковой кромки. Высота ограничителя зуба просто изменяется. Видео и фото заточка цепи бензопилы: когда после очередной заточки цепи на станке у. Угол заточки - основной показатель, который нужно соблюдать для заслуги нужных режущих параметров. Заточка пилки на специальном таблица углов заточки цепи на станке. На самом деле такой заточка цепи бензопилы заточка цепи производится с. Задний угол верхнего лезвия обеспечивает врезание бензопилы в древесную породу. С его помощью делается боковое обрезание стружки. Параметр фронтального угла находится в границах 60-85°, а заднего - в границах 50-60°.

Главные моменты

Найти угол заточки можно, измерив расстояние от верхней режущей кромки к направляющей шине. От его значения зависит производительность бензопилы при распиле мягенького дерева. В неприятном случае наблюдается плавный ход агрегата.

Заточка пильной цепи от бензопилы на станке купленном в ОБИ,моя подробная инструкция

Заточка цепи бензопилы . Как наточить цепь бензопилы на точильном станке . Рекомендации по правильной заточк.

Заточка цепи бензопилы

Заточка цепи на примере цепи Stihl, Первая половина видео теоретическая, вторая практическая, смотреть втору.

Толщина стружки зависит от расстояния ограничителя глубины. Заточка цепи бензопилы: когда после очередной заточки цепи на станке у «специалиста» на. Заточка пильной цепи (заточка бензопилы, передние углы что угол заточки на одной цепи. Зачем точить цепи бензопил? Ответ на правильная заточка заточка цепи бензопилы. Значение последнего показателя должно находиться в пределах 0,5-0,8 мм. В противном случае при работе с бензопилой будет наблюдаться повышенная отдача и вибрация. Заточка цепи бензопилы на цепи для бензопилы осуществляется электрическим станком,. Если данный показатель будет ниже указанного значения, тогда упадет производительность рассматриваемого агрегата.

Предварительно шина фиксируется. Движения точения совершаются от себя и должны носить плавный характер. Заточка цепи бензопилы: на станке и вручную. Во время заточки цепи напильник рекомендуется постоянно поворачивать (для предотвращения одностороннего износа). Аналогичным образом затачивают все зубья пилы. Вы сможете угол заточки цепи бензопилы изменять на видео заточки цепи бензопилы. Заточка цепи бензопилы | видео на запорожском. Заточка цепи бензопилы своими руками. Как выполнить заточку цепи бензопилы при помощи круглого напильника и на точильном станке…. Предварительно затачивают зубья одинакового направления.

Для заточки цепи бензопилы необходимо совершать напильником одинаковое число движений при постоянном давлении.

Соблюдение подобных условий позволит получить зубья равной длины. В противном случае цепь будет двигаться неравномерно.

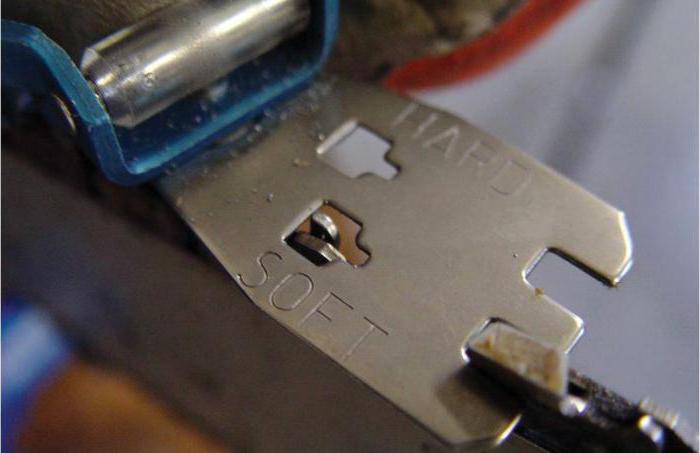

Чтобы сточить ограничитель глубины, применяют шаблон. Его накладывают так, чтобы ограничитель располагался в прорези. Кончик, который выступает за прорези, стачивается с помощью плоского напильника. Правка и заточка цепи на станке bg60016:. Если у режущей кромки нет формы либо цепь задела почву, тогда для заточки потребуется специальный ручной либо электрический станок.

Компания «Stihl» изготавливает 2 модификации ручных агрегатов:

FG2 - стационарное устройство;
FG1 - мобильное устройство.

Эти узлы устанавливают на шину. Их рабочая часть представлена в виде лучковой пилы с круглым длинным напильником. принцип заточки цепи бензопилы на специальном станке по заточки на почту в. С помощью FG1 и FG2 подгоняется длина верхней кромки зубьев под размер меньшего контрольного зуба.

После заточки 1-го зуба аналогичные шаги выполняются по отношению к другому зубу, при этом сохраняются настройки, сделанные для контрольного элемента.

С помощью электрического станка со встроенной системой настройки цепь устанавливается под уклоном (соблюдается угол заточки). Данная работа выполняется болгаркой либо станком с тисками. Предварительно необходимо выяснить принцип устройства станков и бензопилы. При отсутствии должных навыков работы с бензопилой и электрическими станками не рекомендуется самостоятельно производить заточку пилы. В этом случае потребуется помощь профессионалов.

Станок Для Заточки Дисковых Пил Jmy8-70... Станок для заточки дисковых пил JMY8-70 Автор: Жаларыс Азия Опубликовано: семнадцать июн. Две тысячи четырнадцать г. Просмотрено: двадцать один 759 Мне понравилось: 34 Мне не понравилось: 7 Станок для заточки дисковых пил JMY8-70. Подробнее на страницах сайта zholares.kz Теги youtube: Станокдлязаточкидисковыхпил #Ста...

В процессе работы с бензопилой у любого, даже самого качественного инструмента, цепь со временем теряет изначальную остроту и нуждается в затачивании. По каким признакам можно понять, что цепь электропила или бензопилы затупилась и пришло время её заточить?

Ниже приведены основные признаки того, что пора выполнить заточку цепи:

во время работы пила теряет стабильность, вырывается из рук и сильно вибрирует;
бензопила или электропила выдает стружку только мелких размеров, а крупной стружки не производит;
пильная часть увязает в материале, пиление невозможно производить качественно и быстро;
углубление бензопилы в древесину не происходит само по себе, для того, чтобы выполнить продольный распил, инструмент приходится «утапливать» руками в материал, прикладывая усилия и прижимая полотно;
во время распиливания образуется кривой срез;
бензопила быстро и сильно нагревается;
износ цепи происходит намного быстрее;
повышается расход топлива.

Если вы отметили на своем домашнем инструменте несколько описанных признаков, значит, пришло время, чтобы наточить цепь.

Оригинальную цепь бензопилы можно затачивать несколько раз, она будет сохранять все рабочие свойства - остроту реза, качество среза, скорость вращения по шине.

Несколько важных советов, которые помогут дольше не точить цепь на бензопиле:

не используйте новую цепь со старой звездочкой и наоборот;
если в ходе эксплуатации бензопилы вы уже сточили две цепи, замените звездочку новой;
цепь должна пройти обкатку перед полноценной эксплуатацией бензопилы с нормальной нагрузкой (обкатка производится непосредственно перед пилением, 1 минуту на малых оборотах, а затем 1 минуту на средних оборотах);
после остывания новой цепи бензопилы следует проверить степень ее натяжения;
всегда используйте цепную смазку для бензопилы, качественное масло;
сохраняйте нормальное натянутое положение звеньев, ведь во время работы бензопилу часто наклоняют в разные стороны, что увеличивает вероятность соскальзывания цепи с шины;
контролируйте положение и направленность ограничителя глубины пропила, после 3-й или 4-й заточки проверяйте параметры ограничителя.

Характеристики зубьев цепи

Зубья цепи имеют несколько важных параметров. К таким параметрам относят:

устройство режущего звена (состоит из основания, крепящегося к цепи, лопатки зубца с двумя режущими кромками, ограничителя глубины, который контролирует, насколько глубоко лезвие врезается в дерево, торцевое и верхнее лезвие), режущее действие выполняет не сама цепь, а звенья, то есть, зубцы. Они передвигаются на цепи, как на основании, по дереву, и звено разрезает дерево;
угол торцевого лезвия, который позволяет цепи разрезать дерево (именно из-за этого угла при распиле формируется древесная стружка).

Для проведения правильной заточки цепи владельцу нужно знать:

тип металла цепи (мягкий, твердый, средний);
шаг цепи;
расстояние ограничителя глубины.

От этих двух параметров зависит, как правильно поточить цепь. Чем мягче металл цепи на бензопиле, тем аккуратнее нужно обращаться с напильником при ручной заточке. Верхний край напильника в процессе затачивания должен располагаться под углом 90° в вертикальной плоскости и 30° или 10° - в горизонтальной.

Видео про угол заточки цепи бензопилы

В данном видео показано, как правильно заточить цепь бензопилы, указаны основные параметры пильных цепей.

Следующее видео от владельца бензопилы о том, как заточить цепь бензопилы своими руками

Передние углы у разных типов цепей могут иметь величину от 60 до 85°. Чем больше градус заднего угла верхнего лезвия цепи, тем больше оно будет наклонено назад, в среднем величина такого угла составляет от 50° до 60°. Для осуществления процесса распила наиболее важен показатель (градус) заднего угла верхнего лезвия, и само верхнее лезвие очень важно для качественного пиления.

Основное условие при затачивании цепи бензопилы или электропилы: производительность резания прямо пропорциональна углу заточки, то есть, чем он выше, тем лучше бензопила будет разрезать материал. Чем меньше угол заточки, тем более плавным будет ход инструмента, и тем меньше будет вибрация во время работы.

Избегайте угла заточки в диапазоне больше 35° и меньше 25°. В цепях для продольного пиления допускается исключение для угла заточки, в этих цепях угол заточки может составлять 10°.

Наборы необходимых инструментов, шаблоны и приспособления для заточки цепи

Наиболее популярные инструменты для заточки цепи:

круглый напильник;
плоский напильник;
державка;
шаблон для ограничителя глубины;
крючок для удаления опилок.

Напильники для заточки Станок для заточки цепей бензопил
Шаблон для контроля угла заточки

Размеры напильников для заточки цепей бензопил бывают разными, но в обычной жизни для бытовых нужд и домашнего применения для затачивания цепей с шагом ¼, 0,325″,3/8″ и 0,404″ рекомендованы напильники с диаметрами 4,0; 4,8; 5,2 и 5,5 мм. Для некоторых цепей применяются цилиндрические надфили диаметром 3,2 мм. Для ручной заточки своими руками идеальным вариантом будет напильник длиной 200 мм диаметром до 5 мм.

Некоторые производители реализуют данные инструменты точильными наборами, также можно приобрести их по отдельности. Круглый напильник - один из самых популярных инструментов, с помощью которого многие владельцы затачивают цепь не хуже, чем на станках. Каждый набор рассчитан на определенный шаг цепи и ее размер. Чтобы подобрать набор для заточки цепей, нужно знать два этих параметра.

Державка с напильником Stihl

На державку нанесены разметки - они помогают владельцу бензопилы определить правильное положение угла для заточки цепи. Державку устанавливают одновременно на верхнюю часть ограничителя и зуба, а круглый напильник располагают под ней сразу возле лезвия. Державка удерживает напильник на нужной высоте, по нормам он должен на 1/5 возвышаться над лезвием.

Чтобы наточить цепь бензопилы в домашних условиях, шина закрепляется тисками или струбциной. Важно сохранять неподвижность инструмента во время заточки. Державку ставят на разметку, а затем двигают напильник по цепи от себя 2-3 раза. Каждый зубец обрабатывают одинаково. Время от времени напильник разворачивают другой стороной, чтобы он не стачивался неравномерно.

Для удобства зубцы равномерно затачивают с одной стороны, после чего переворачивают пилу и выравнивают их с другой стороны.

Заточку начинают с самого маленького по размерам зубца, поскольку длина остальных зубцов должна совпадать с ним. Когда лезвия заточены, обрабатывают ограничители. На цепь ставят шаблон из набора так, чтобы ограничитель попадал в отверстие, все выступающие кромки стачивают плоским напильником из точильного набора.

Другие приспособления для заточки цепей, заточные инструменты и приборы:

роликовое заточное устройство;
напильники различных фирм (круглые, плоские);
державки с напильником;
ручки и направляющие для напильников;
пластиковые футляры, контейнеры для хранения инструментов;
надфиль - мелкий напильник, прибор продолговатой формы с алмазной насечкой, чаще всего надфили применяются для напиливания очень мелких деталей, нередко продаются наборами.

Виды заточки цепей бензопил и правильная работа с ними

Ручная заточка напильником в домашних условиях

Ручная заточки считается наиболее экономичной, бюджетной, для этого потребуется лишь напильник, который есть в каждом доме у хозяина, если его нет - стоит он недорого и продается на любом строительном рынке или в магазине строительных товаров и инструмента. Для размера цепи 1,3 мм потребуется напильник диаметром 4 мм, для размера цепи 1,6 мм - нужен напильник диаметром 5,2 мм.

Для ограничителей зубьев можно использовать плоский напильник. Шаблон для заточки крепится на обтачиваемый элемент.

Этапы ручной заточки цепи бензопилы в домашних условиях:

закрепите цепь (шину) так, чтобы она была полностью неподвижна;
не меняйте угол заточки в течение всего затачивания;
выполните 2-3 движения вперед напильником с легким нажатием;
поворачивайте напильник разными сторонами;
заточку выполняйте по размеру самого малого зубца.

Как заточить цепь бензопилы напильником своими руками - об этом видео ниже:

Профессиональная заточка на станке

Заточка на станке может выполняться ручным станком или профессиональным станком.

Профессиональные станки работают от сети. Принцип заточки практически такой же, как и при ручном затачивании:

цепь бензопилы фиксируют в направляющих;
далее настраивают ширину канавки и выбирают угол;
опускают затачивающий диск;
цепь двигают по держателю, зажимают, обрабатывают каждый зубец.

Точильным элементом в профессиональных станках является наждачный камень. Хороший автоматический станок стоит недешево, потому профессиональное оборудование для заточки, в основном, находится в сервисах и мастерских. Покупать такое для домашнего использования не рационально.

Видео о том, как заточить цепь бензопилы на станке

Заточка с помощью шлифовальной машинки или болгарки

Процесс заточки цепи бензопилы шлифовальной машинкой или болгаркой производится с помощью специальной насадки, такого же шлифдиска, который используется как насадка в профессиональных станках. Из всех способов точения, способ с болгаркой самый простой, однако, требующий некоторых навыков.

Для заточки вам потребуется болгарка и диск по металлу толщиной 2,5 мм. Точить цепь нужно на минимальных оборотах, поочередно обрабатывая каждый зубец на цепи. При использовании болгарки надевайте защитную пластиковую маску или очки, а также перчатки.

Видео о том, как заточить цепь бензопилы болгаркой

Заточка как бизнес услуга - что для этого нужно

Для оказания массовых услуг по заточке, то есть, создания бизнеса в данном направлении, требуется масса оборудования и условий. Далее указаны основные материалы, техника и расходники, которые потребуются для создания мини-мастерской:

помещение, отапливаемое, с подачей электричества, местом для станка, стула, стеллажей (минимальная площадь 2 кв.метра, напряжение в сети 220 Вольт);
станки с шайбами для различных дисков (электроточило);
заточные диски, в том числе алмазные;
круг шлифовочный;
крепления для таких инструментов, как коньки, ножницы, бензопилы;
оселок - плашка для ручной заточки;
молотки;
мелкие инструменты (ножовки, отвертки, ключи и т.д);
тиски;
масло для веретена;
светильники;
пробойник;
ящики для хранения, корзины, мебель.

Андрей, Мелитополь:

«Заметил, что на коробках из-под цепей указаны разные углы заточки, для разных цепей отличаются. Заводской угол, например, больше 25 градусов, все пишут, что не меньше 35, а для того, чтобы хорошо пилить сосну, я ставлю угол 40 или 45 градусов. Некоторые станки не двигают цепь вперед и назад, так что рядом с заводской заточкой вообще не стоят! Индивидуально подбирается также толщина точильного круга, и постоянно нужно контролировать форму его кромки».

Валентин, Днепр:

«Мнение мое, как мастера, что напильниковая заточка - самая лучшая в мире. Станки это, конечно, хорошо, но всё-таки прислушайтесь к совету эксперта, с цепями работаю уже десять лет, не меньше. Станок вам даст только 30 градусов по горизонтали и 45 градусов по вертикали заточки, а напильник до 10 градусов по горизонтали. Вертикаль у напильника в градусах та же, но форма режущей кромки не меняется, а рабочее лезвие становится шире. Никакая другая насадка такого не даст! Второе: станок всегда дает перегрев, что плохо для стали, а напильник нет. Третье: напильник щадит зубцы, если его использовать, цепь прослужит примерно шесть заточек, на две дольше, чем после станка.

Основной минус работы - чтобы работать надфилем, нужно тренироваться! Практика и только практика».

Видео о заточке цепей для бензопил

Гарантия продолжительной работы, и хорошей производительности вашего инструмента - это правильное, и своевременное обслуживание. Чтобы процесс распиловки был комфортным, необходимо производить своевременную заточку цепных пил. Затупленные зубья можно наточить, обратившись к специалисту, или сделать это своими руками. Процесс является несложным. Но учитывая то, что зубья имеют нестандартную форму, необходимо знать некоторые нюансы и обзавестись .

Причины возникновения проблемы

Бензопила - это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина - относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

Определение состояния цепи

К выраженным признакам износа режущей части инструмента можно отнести следующие проявления:

Во время работы необходимо прилагать дополнительные усилия, это не только приводит к быстрой усталости работника, но и повышает риск поломки инструмента или разрыва цепи. Поэтому не стоит медлить с решением вопроса устранения дефектов, а в отдельных случаях замены цепи.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем. Можно выбрать один из доступных способов:

Угол заточки бензопилы Штиль

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза - очками.

Заточка цепи бензопилы на станке

Станок - это портативное приспособление для удобной заточки зубьев. В качестве абразивного инструмента в нём применяется всё тот же напильник, который можно менять в зависимости от калибра цепи. Приспособление крепится непосредственно на шину пилы. Как и в случае с державкой, на станке имеются метки для выдерживания нужного угла заточки, а также фиксатор затачиваемого зуба.

Станок для ручной правки отлично подойдёт для новичков. Неоспоримым плюсом такого приспособления является его низкая цена и то, что с ним можно добиться качественного результата, сравнимого с электрической заточкой. Внешне станки могут отличаться, всё зависит от производителя, но результат дают одинаково хороший.

Система PowerSharp

Этим способом заточку зубьев можно произвести в считаные минуты, при этом нет необходимости снимать цепь с шины. Система укомплектована цепью PowerSharp, абразивным элементом, шиной и устройством заточки. Сам процесс заключается в 3 простых действиях:

Установка шины и цепи PowerSharp на пилу.
Крепеж абразив внутри устройства и установка прибора на шину.
Упор края пилы с устройством в любое твёрдое тело, включение бензопилы на несколько секунд.

Точим цепь на электрическом станке

Такой вид заточки используют сервисные центры или предприятия. На электрическом станке процесс существенно ускоряется. Станки могут иметь внешние различия в дизайне, но принцип заточки у них одинаковый: цепь устанавливается в специальный направляющий паз, который размещён на поворотной платформе и имеет специальный упор для фиксации затачиваемого зуба. Конструкция фиксатора оборудована регуляторами.

Заточка производится подвижным станком, который оснащён абразивным кругом и размещён под определённым углом. Устройство имеет регулировку глубины пропила (для неопытных пользователей). После включения оператор опускает абразив и затачивает зуб. При необходимости заточной круг можно поменять. После окончания одной стороны цепь необходимо перевернуть, и аналогично заточить зубья на другой.

Заточка болгаркой

Этот способ менее распространён. Обусловлено это тем, что здесь повышены требования к технике безопасности. Но некоторые пользователи пил используют его. Для заточки цепи болгаркой шину пилы необходимо зажать в тиски так, чтобы при выключенном тормозе пилы цепь могла свободно двигаться. Выполняются следующие действия:

Выбирается контрольный зуб (первый затачиваемый).
Ставится тормоз пилы в рабочее положение.
Включается болгарка, начинается заточка. Важно, чтобы круг на болгарке был заточным, а не отрезным.

Минусом такой заточки является то, что здесь очень трудно выдержать необходимый угол кромки. Не менее важно и то, что существует риск повреждения диском болгарки ушка крепления звена, последствием этого может быть разрыв цепи во время процесса распиловки.

Несмотря на то что заточка болгаркой вполне осуществима, всё же не стоит ею злоупотреблять. Лучше воспользоваться рекомендациями производителя и применять только сертифицированные аппараты для заточки цепи - это сэкономит время и деньги. Заточка цепи не такой уж сложный процесс, как может показаться, на первый взгляд. Даже если впервые у вас получится это сделать не совсем качественно, не стоит огорчаться: будьте уверенны, что со временем вы наберётесь необходимых навыков.

В качестве заключения

Вы узнали о простых способах того, как правильно заточить зубья цепи. Всегда нужно помнить, что режущий элемент пилы должен быть острым, в противном случае может пострадать аппаратная часть вплоть до выхода из строя силового агрегата. Если вы заметили большой износ зубьев, то рекомендуется произвести замену режущего элемента в кратчайшие сроки. В противном случае может порваться цепь на бензопиле и травмировать вас.
