Я недавно делал капитальный ремонт ванной комнаты и возник вопрос, как управлять вентилятором вытяжки? Просто поставить выключатель как-то слишком просто и неудобно. Готовые решения от производителей подобных устройств не понравились, как и варианты из Сети. Особенно возмутил вариант работы вентилятора от выключателя света.

Решил сделать удобный в управлении таймер с широким диапазоном настроек автоматического цикла работы и паузы. А смонтировал в виде отдельного блока в стандартный скрытый подрозетник на стене.

На фото: розетка для стиральной машины, таймер, регулятор тёплого пола.
Высота от пола 1.2 метра

Моя ванная комната небольшая, 3 кв. метра, но всё-таки решил сделать электрический тёплый пол. Из экономических соображений, регулятор купил самый дешёвый, без индикации температуры. На панели у него только крутилка по шкале. Поэтому в блок моего таймера ввёл ещё и режим измерения температуры, благо контроллер позволяет. Теперь температуру в ванной на уровне примерно 1,2 метр от пола мерит мой прибор.

Микротумблер сбоку, чтобы полностью обесточить прибор, например, если вам надо уехать на месяц. При повседневной жизни «работа-дом-дача» обесточивать прибор нет смысла.

Можно посмотреть температуру в любое время, в том числе и когда на индикаторах идёт отсчёт.
У меня в ванной постоянно стоит режим индикации температуры. А если, например, покурю, то могу нажать кнопку «Смена режима», включив вентилятор на ранее установленное время, и уйти. Таймер сам отключит вентилятор и перейдёт на паузу.

На мой взгляд, таймер получился максимально функциональным. Пользователь может сменить в любое время нужный режим нажатием всего одной кнопки. Надеюсь, кому-то пригодится такое решение. Необходимое условие - прокладка проводки от вентилятора до таймера и наличие напряжения 220 В в месте установки таймера.

Основные режимы:
1. Режим работы (вентилятор включён).
2. Режим паузы (вентилятор выключен).
3. Режим ввода (установка значений времени для работы и паузы).
4. Режим индикации температуры (цикл таймера не прерывается).

--
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Прошивка: ▼ 🕗 21/05/14 ⚖️ 1,87 Kb ⇣ 72 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи - помоги мне!

Некоторые приборы должны работать непродолжительное время, например, вытяжной вентилятор, включаемый по необходимости, когда нужно повысить эффективность вентиляции для удаления запахов или продуктов горения, химической реакции и др. Чаще всего, в таком случае, вентилятор подключают к электросети через обычный механический выключатель, включают когда это необходимо, и выключают через некоторое время. Но, именно выключить его и можно легче всего забыть.

Таймер для вентилятора

В результате вентилятор будет работать избыточное время, потребляя электроэнергию и производя шум. Аналогичная ситуация и с освещением в местах кратковременного нахождения человека. Необходимо реле времени, активизирующееся нажатием кнопки (или включением выключателя) и выключающее цепь не сразу после отпускания кнопки (или
выключения выключателя), а спустя некоторое время. В принципе, нехитрый прибор, но купить его в магазине, на удивление, практически невозможно. Да, есть таймеры с установкой времени, как электронные, так и механические, есть фотореле, включающие нагрузку если темно, есть различные датчики движения и присутствия. Но это все не то.

Помучив «глупыми вопросами» продавцов электротехнических отделов нескольких магазинов, пришлось перейти на отдел «радиодетали» чтобы собрать необходимое устройство самому.
В тех. задание не входили варианты со сложными схемами, на счетчиках или микроконтроллерах. Нужно было сделать именно простое устройство, которое могло бы поддерживать нагрузку включеной после отпускания кнопки (или выключения выключателя) несколько минут. Точность установки времени значения не имеет.

Практически, это должен был быть прибор, собираемый, ну если не за один час, то хотя бы за один вечер. В результате появилась схема, показанная на сайте Схема состоит из RC-цепи, устанавливающей временной интервал, триггера Шмитта с высоким входным сопротивлением на основе микросхемы К561ТЛ1, выходного каскада на основе транзистора и «твердотельного реле», являющегося оптопарой, а так же, простейшего без трансформаторного источника питания.

Таймер для вентилятора работает следующим образом. При включении в электросеть конденсатор С2 находится в разряженном состоянии, поэтому напряжение на нем равно логическому нулю. Это напряжение поступает на входы D1.1. Следом на D1.1 включены инвертирующие элементы D1.2 и D1.3. Так как их число нечетное (3), на выходе D1.3 будет логическая единица. Это напряжение поступает на базу транзистора VT1 и открывает его. Через VT1 поступает ток на светодиод оптопары VS1, которая включает нагрузку, в данном случае, вентилятор, но это может быть и осветительная лампа.

В это время конденсатор С2 постепенно заряжается через резистор R1. Спустя какоето время напряжение на нем достигает логической единицы. Элементы D1.1D1.3 переключаются в противоположное состояние и на выходе D1.3 напряжение падает до логического нуля.
Транзистор VT1 закрывается, оптопара VS1 выключает нагрузку. В дальнейшем, схема управляется с помощью кнопки S1. Чтобы включить вентилятор нужно нажать эту кнопку. Кнопка включена параллельно конденсатору С2, поэтому при её нажатии С2 разряжается и напряжение на нем падает до логического нуля. Как сказано выше, такое состояние приводит к включению вентилятора.

После отпускания кнопки С2 начинает заряжаться, и через некоторое время вентилятор выключается. Продолжительность включенного состояния зависит от сопротивления R1 и емкости С2. Микросхема питается от источника, состоящего из диода VD1 и параметрического стабилизатора R3VD2. Конденсатор С1 сглаживает пульсации. Транзистор VT1 типа КТ940А с разборки старого телевизора «УСЦТ» (из блока цветности). Можно заменить более современным аналогом, выдерживающим напряжение эмиттерколлектор не ниже 300V.

Видео обзор

Отгрузка :
- сборным грузом ПЭК 2 раза в неделю, бесплатно до терминала в г.Санкт-Петербурге;
- курьерская доставка EMS, 4S ежедневно (очень выгодно для г.Москвы);
- почта России (всего за 350 рублей в любую точку страны) ежедневно;
- пункты выдачи Главпункт
Доставка : от 1 суток. Зависит от региона и способа перевозки.

Оплата :

Гарантия : 12 месяцев

Таймер для санузла

5 причин, по которым рекомендуется купить и установить таймер SB010 для вентилятора .

Причина 1 Вытяжного вентилятора нет, и есть большое желание его поставить с возможностью расширить его функционал;

Причина 2 Вентилятор уже установлен, но включается с отдельной клавиши или кнопки. Здесь есть вариации либо забыл включить, либо забыл выключить.
В обоих случаях таймер SB010 решает эту проблему;

Причина 3 Если за короткий промежуток времени (например выходные) отсутствия в доме, появляется неприятный запах, таймер SB010 будет включать вытяжной вентилятор каждые 10 часов;

Причина 4 Высокая влажность в помещение, Часто с таким сталкиваются владельцы квартир на первом этаже. Близость к подвальным коммуникациям на этом сказывается.

Причина 5 Возможность выбрать наиболее подходящий режим работы "Санузел" или "Ванная комната"

Технические характеристики.

напряжение питания	~220В
напряжение от освещения	~220В
максимальный ток нагрузки	1,5А
потребляемая мощность	менее 1вт
рабочая температура	-10 + 45град.
покрытие платы	силикон
установочная позиция	любая
габаритный размер, мм	82х60х30

Двух режимный таймер для санузла SB010 предназначен для управления вытяжным вентилятором в тех случаях, когда нужно организовать принудительную вентиляцию туалета.
Очень часто бывает, что вентилятор с встроенным таймером не обеспечивает нужный воздухообмен. В результате бытовой вентилятор для ванной комнаты или туалета заменяют на канальный вентилятор большей производительности.
В такой ситуации для управления вытяжкой в ванной комнате или туалете мы рекомендуем установить таймер SB010 для выключения вентилятора. Сигналом управления служит включение освещения в помещении.

Если у Вас раздельный санузел, мы рекомендуем приобрести два таймера SB010.
Такое решение позволит обеспечить работу вентилятора независимо от того, в каком из помещений было включено освещение.

• Допускается питание таймера для вентилятора и освещения от разных фаз;
• Нет ограничения на минимальную мощность подключаемой нагрузки;
• Индикация режимов работы таймера для санузла на светодиоде;
• Оптимизированный алгоритм управления вентилятором и фильтрация дребезга контактов, помех в сети питания;
• Малые габаритные размеры прибора, позволяют устанавливать таймер SB010 в нишах, простенках, под потолочных пространствах.



Это может Вам пригодится. Опыт и варианты установки в схемах и фотографиях от наших клиентов. Посмотреть можно

При посещении туалетной или ванной комнаты зачастую одновременно с включением освещения включают вытяжку для устранения излишней влажности и запахов. Вентилятор просто параллелят с лампой освещения. Таким образом, после выключения освещения выключается и вентилятор вытяжки, что на мой взгляд не оптимально.

Предлагаемая мной схема обеспечивает работу вентилятора вытяжки в течение некоторого времени (настраивается, по умолчанию 2 минуты) после выключения света. Управление блоком осуществляется бесконтактно, использован датчик - фоторезистор. В схеме нет микроконтроллера.

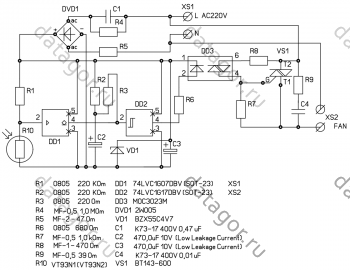

Схема модуля управления вытяжным вентилятором

Схема устройства и перечень используемых элементов приведены на рисунке.

Схема содержит три основных узла.

1. Симисторный узел управления нагрузкой (в данном случае это асинхронный двигатель). Выполнен практически по рекомендациям, приведенным в даташитах на оптронный симистор DD3 MOC3023M и силовой симистор VS1 BT143-600.

2. Узел логической части . Имеем полумост из резистора R1 фоторезистивного датчика R10, выходной сигнал с которого, в зависимости от того освещен фоторезистор (имеет низкое сопротивление) или нет (имеет высокое сопротивление), принимает уровень логического «0» или «1». Этот сигнал поступает на вход логического элемента DD1 - так называемая «одноячеистая» логика с выходом типа «открытый сток». Чипы доступные и дешёвые.

При освещении фоторезистора, микросхема DD1 через ограничительный резистор R3 разряжает конденсатор C2. Сигнал низкого уровня с выхода DD1 поступает на вход DD2 и на ее выходе формирует сигнал низкого уровня.
Во входной цепи оптронного симистора DD3 MOC3023M начинает протекать ток, уровень которого определяется сопротивлением резистора R6. При этом обеспечиваются условия включения силового симистора.

После отключения освещения сопротивление фоторезистора возрастает, что приводит к появлению напряжения на входе DD1, соответствующего уровню логической «1», выход микросхемы DD1 отключается от разрядной цепи. Через резистор R2 начинается заряд конденсатора C2.
Через время T = 3*R2*C2 (время задержки отключения), напряжение на входе DD2 достигнет уровня срабатывания, на выходе DD2 появится «1», оптронный тиристор DD3 отключится и силовой симистор отключит двигатель вентилятора от сети.

3. Узел питания выполнен с использованием конденсатора в качестве балластного сопротивления и обеспечивает ток нагрузки до 25 мА. Этого достаточно для надежного включения оптрона DD3.

В схеме присутствует высокое напряжение, опасное для жизни.
Соблюдайте правила техники безопасности!

--
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Даташиты на интересные чипы 74LVC1G07DBV, 74LVC1G17DBV:
▼ 🕗 15/08/16 ⚖️ 1,26 Mb ⇣ 44

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха , попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали .

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла - достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения таймера санузла

К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно! )

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии , одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером

Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе , помещая их в одно гнездо клеммы - это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю , согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод - подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод - подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода - подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали . Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.
