Какой кабель для wifi антенны. Антенный удлинитель RP-SMA для роутера
Кабель для WIFI антенн должен иметь волновое сопротивление 50 Ом и обеспечивать минимальные потери, измеряемые величиной потери на метр (дБ/м). Сопротивление 50 Ом необходимо для согласования приемно-передающих характеристик точка-антенна, минимальные потери в кабеле для передачи всей мощности сигнала от точки доступа к антенне и обратно при приеме сигнала.
Антенна представляет собой проводник электрического тока, открытый в пространстве. Если длина этой открытой секции кратно длине волны сигнала, то она становится антенной. Условие, о котором идет речь, называется резонансом антенны. Энергия сигнала, подаваемого на антенну, может излучаться с максимальной эффективностью. Если антенна не находится в резонансе, то говорят о несоответствии, и есть явления, которые могут повредить передатчик и ухудшить чувствительность приемника. Как правило, чем выше мощность передатчика, тем легче будет его повредить из-за неправильного выбора антенны или компонентов антенной установки.
Конструкция WIFI кабеля
Внутри кабеля WIFI антенны имеется внутренняя жила, в которой распространяется электромагнитная радио-волна. Чтобы WIFI кабель не работал как антенна центральный проводник не должен излучать энергию. Для этого у WIFI кабеля имеется наружный заземляющий фольгированный экран и оплетка. С помощью такой конструкции обеспечивается минимальное затухание в кабеле и бесполезное рассеивание мощности кабелем. Такая конструкция кабеля называется коаксиальной. Коаксиальный кабель WIFI имеет центральный провод из одногожильного или многожильного проводника и защитный экран из фольги и плетения.
Энергия сигнала, подаваемого на антенну, посылается в пространство в виде электромагнитного излучения с той же частотой, что и частота сигнала, подающего антенну. Если антенна выполнена и отрегулирована правильно, эта эмиссия сопровождается гармониками с минимальным уровнем, и вся система имеет хорошую энергетическую эффективность.
Если это не так, то наш передатчик может нарушить работу соседних каналов или даже передачу в других диапазонах. Параметры антенны в значительной степени зависят от ее геометрии и, в свою очередь, от формы антенны, сильно связаны с ее типом, размерами и методом электропитания.
Выбор кабеля
Кабели WIFI отличаются назначением, исполнением, конструкцией, затуханием, соотвественно отличаются диаметром, типом диэлектрика внутри, материалом оплетки и проводника. Тонкий коаксиальный ВЧ кабель используется для подключения антенн внутри помещений, работает на малых расстояниях. Такой WIFI кабель в основном имеет разъемы RP-SMA. Кабель толщиной 7 мм - основной для использования внутри помещений и традиционно обжимается разъемами RP-TNC. Он имеет малый коэффициент потерь, подходит для удаления антенны от точки доступа на расстояние до 25 м. Для максимального удаления, а также для точек доступа с N-type разъемами необходим кабель 10.3 мм, обладающий минимальным коэффициентом потерь и имеющий оболочку для наружного использования.
Высококачественный кабель WIFI антенны отличается применением дорогих качественных диэлектриков центрального проводника, 100% бескислородной меди в качестве материала проводника и оплетки. Также следует обращать внимание, что под каждый диаметр кабеля существуют свои типы WIFI разъемов.
Как правило, небольшие устройства, взаимодействующие с радиоволнами, имеют встроенные четвертьволновые монопольные антенны, которые обрабатывают поверхность земли на печатной плате в качестве эталонного уровня. К такой антенне сигнал обеспечивается одним проводом, а масса - так называемой обратный путь. Для большинства антенн этого типа важны следующие параметры: длина антенны по сравнению с длиной волны, способ ее подачи, форма и размеры поверхности массы и обратного пути.
В устройствах с малой потребляемой мощностью, использующих радиоволны для связи, используются наиболее распространенные типы антенн. Беспроводной приемник клавиатуры и мыши с антенной в виде печатного пути. Многие факторы влияют на антенну, которую мы используем в устройстве. Среди них наиболее важную роль играют: тип приложения, доступный размер печатной платы, стоимость планируемого оборудования, диапазон и скорость передачи, направленные характеристики антенны.
Здравствуйте уважаемые Муськовчане! Хочу рассказать вам о полезной вещи, а конкретнее о удлинителе для WiFi роутера RP-SMA. Зачем он нужен?
Я его использую для покрытия своей беспроводной сетью на улице. С 6-го этажа моего дома до двора сеть WiFi не добивает. Максимум я еле еле вижу в списке WiFi точек свою, приконнектиться к ней естественно не получается ввиду совсем слабого сигнала. Для меня поставить роутер на подоконник не вариант, так как короткий UTP кабель физически не дотянуть до подоконника. Сращивать кабель тоже поленился, скорость соединения упадёт, хоть и не на много, но всё же.

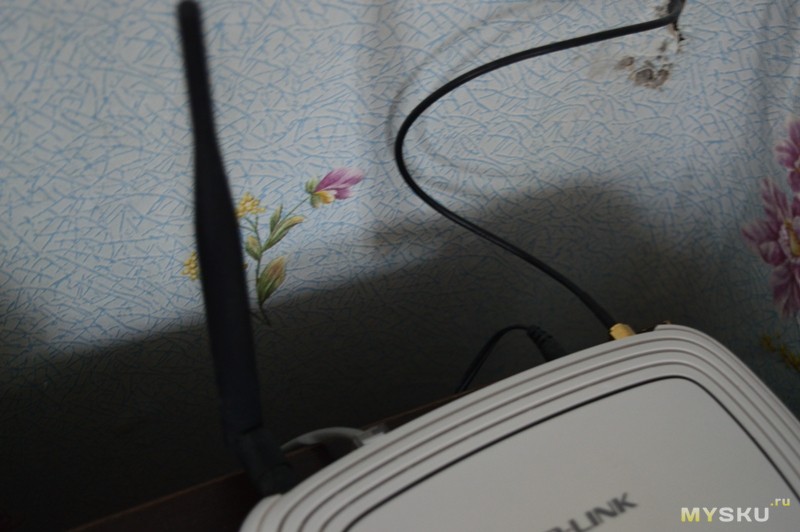

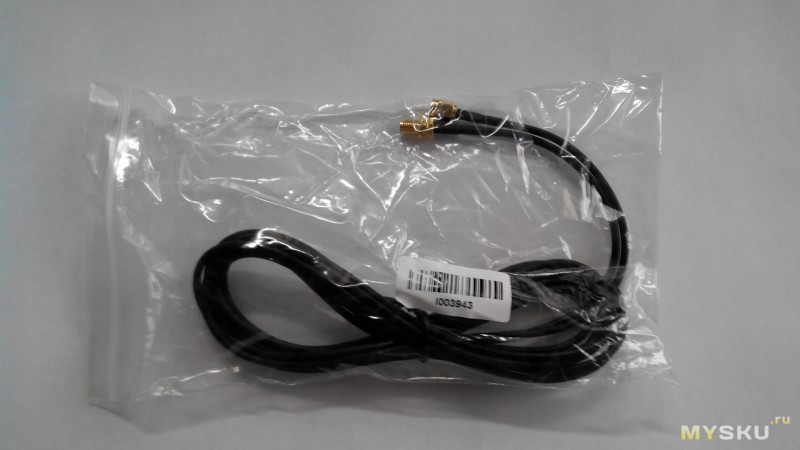

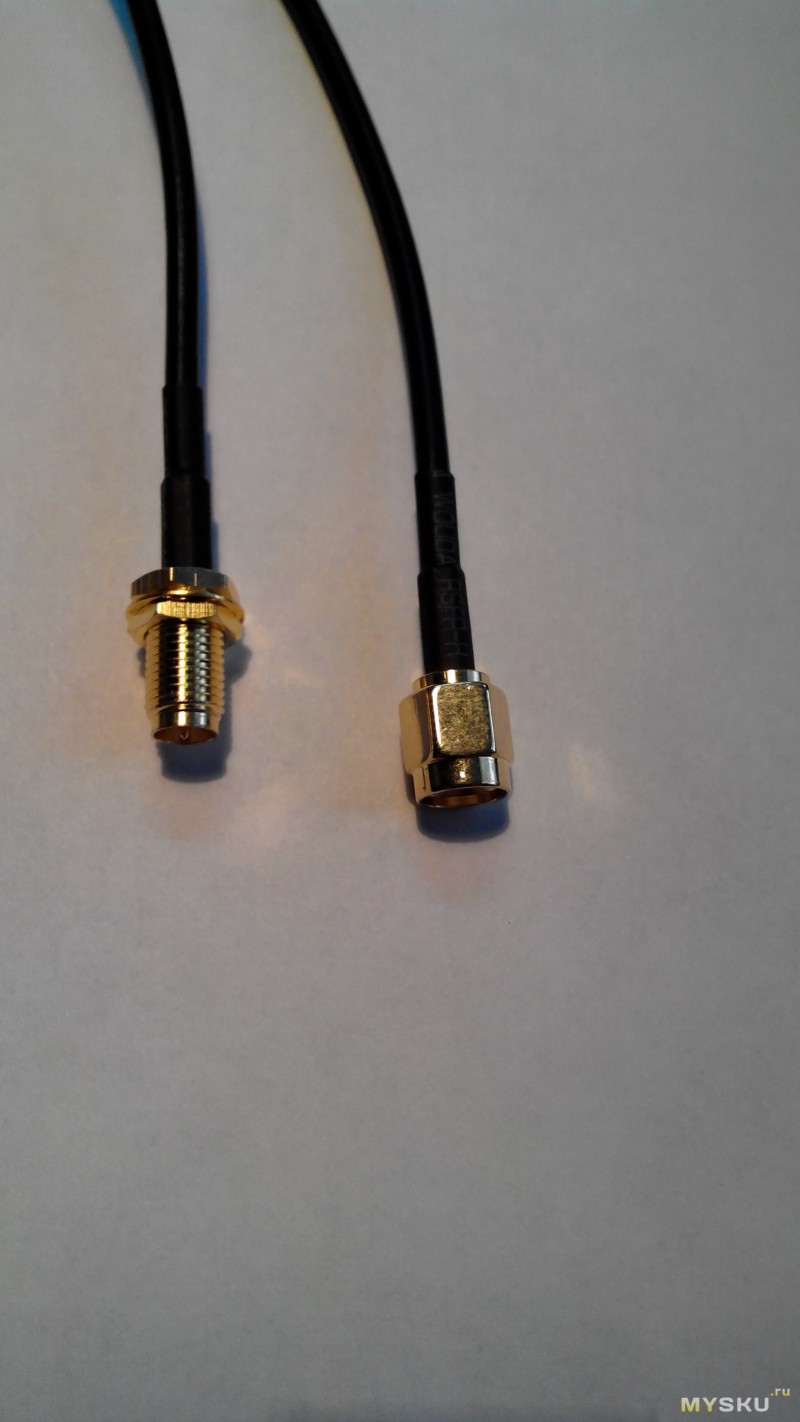

На просторах али нашёл кабель уже опресованный RP-SMA разъёмами с двух сторон (тупо готовый кабель). Мой роутер tp-link tl-wr841nd со съёмными антеннами как раз подходит для модернизации. Сам кабель выглядит просто, никаких огрехов при визуальном осмотре обнаружено не было.
Замер тестером показал целостность кабеля.
С помощью перфоратора и такой-то матери были просверлены отверстия в 2-х перегородках (бур 10-ка).
При протягивании кабель в месте разъёма норовил застрять, в результате чего был тщательно обработан напильником. Крепёжным элементом антенны к стене выступает пластиковая пластина для того же бура (упаковка для бура).

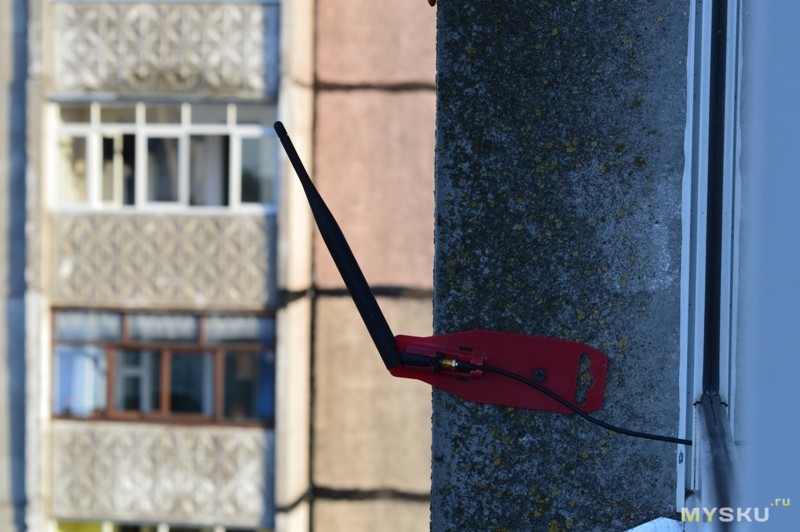

В результате получился дешёвый вариант для использования WiFi во дворе. Уровень сигнала на троечку (в среднем три деления на телефонах и планшетах). Инет работает стабильно, а вот потоковое видео (IP-TV) подсыпается. На рисунке видно, что антенна расположена под углом. При таком расположении антенны в моём случае мощность сигнала немного лучше. Конечно много зависит от мощности роутера и антенны. Но меня такой вариант пока устраивает. Можно конечно сделать узкий и направленный сигнал за счёт направленных антенн (металлическая банка от напитка), но есть риск того, что «чудо-антенну» унесёт ветром. Для роутеров других производителей нужны кабели с другими разъёмами. Конкретно для моей модели - RP-SMA. Даже если роутер не имеет съёмных антенн, можно аккуратно его разобрать и припаять кабель непосредственно на плату, а антенну купить съёмную. Благо они стоят копейки.
Плюсы:
- Простота
- Дешевизна
- Надёжность
Минусы:
- только для роутеров со съёмными антеннами.
Итоги: В целом получился нормальный работоспособный вариант размещения антенн и увеличения зоны покрытия WiFi сети. Думаю для частных 2-х 3-х этажных домов будет идеальный вариант реализации сети без закупки дополнительных репитеров и прочих элементов. Спасибо за внимание, по возможности отвечу на интересующие вопросы.
С другой стороны, трудно определить, где будет установлен этот компьютер. Также важно, чтобы такие устройства покупались более охотно, тем ниже их цена. Учитывая только эти факторы, легко определить, что при принятии решения о создании таких гаджетов нам понадобятся антенны, обеспечивающие связь на расстоянии не более нескольких метров внутри помещения, с всенаправленными характеристиками, обеспечивающими довольно низкие скорости передачи данных, дешевые, массовые, с повторяемыми параметрами и не обязательно миниатюрных размеров.
Для удобства пользователя антенна для мыши или клавиатуры должна быть размещена внутри корпуса устройства. Имея такие допущения с высокой степенью вероятности, можно сказать, что антенны, выполненные в виде пути на печатной плате, будут лучшими для этого приложения.
