Вряд ли найдётся человек, который не знает этот материал и хотя бы раз в жизни не пользовался им. Но как, ни странно, даже имея с ней дело каждый день на своей работе (электрики в первую очередь), не многие знают о её технических свойствах и характеристиках. Об этом и пойдёт речь.

Данный диэлектрический материал представляет собой диэлектрический (изолирующий) материал и применяется при промышленных, строительных и бытовых работах для электроизоляции проводов и кабелей при ремонте и сращивании электрокабелей с неметаллическими оболочками, работающих в статическом состоянии. Она обеспечивает герметичность, защиту от воздействия влаги, солей, слабых растворителей, ультрафиолетовых лучей и др.

В настоящий момент наибольшее распространение получили следующие виды изоленты: ПВХ и ХБ.

Изолента ПВХ представляет собой изоляционный материал, сделанный на основе поливинилхлорида. Она имеет стандартный вид рулона ленты, шириной около 14-19 мм. На одной из сторон нанесёно липкое покрытие из акрилового или каучукового клея. Эти вещества не токсичны и поэтому являются абсолютно безвредными для здоровья человека.
Что же касается её технических характеристик, так это хорошая эластичность и растяжимость растяжимость, которая равна 100-150%, высокая диэлектрическая прочность, устойчивость к температурам в пределах от -30 до +50 градусов, (имеется в виду изолента относительно хорошего качества и те состояния, при которых с ней приятно работать). Находит применение, как в производственных нуждах, так и в быту. Помимо использования в электротехнических работах, ее применяют также для монтажа, крепежа, фиксации, упаковки и др. Пример условного обозначения для поливинилхлоридной ленты с липким слоем шириной 15мм, толщиной 0,2мм, синего цвета, высшего сорта: Лента ПВХ 15 х 0,20, синяя, высшего сорта, ГОСТ 16214—86.
Липкость ленты второго сорта в 2 раза меньше, чем ленты первого сорта. Для лент с акриловыми клеевыми составами сила адгезионной связи возрастает со временем. Для лент с каучуковыми клеевыми составами полная адгезия достигается практически мгновенно.

Лента ПВХ является взрывобезопасным, трудновоспламеняемым материалом, подвергается процессу горения при поднесении открытого огня и затухает при вынесении ее из пламени. При горении она выделяет вредные и ядовитые вещества: окись углерода, винилхлорид и трикрезилфосфат и др.

Что же касается электроизолирующих свойств, то она рассчитана выдерживать величину напряжения на пробой до 5000 вольт, что вполне достаточно при использовании в производственных и бытовых работах (значением до 0.4 кВ).

Ленту следует хранить в помещениях при температуре окружающей среды от +5°С до +35°С, относительной влажности не более 80% и на расстоянии не менее одного метра от отопительных приборов. Запрещается хранение изоленты ПВХ совместно с органическими растворителями, кислотами, химикатами, легковоспламеняемыми и горючими жидкостями и прочими агрессивными средами. При соблюдении условий упаковки, транспортировки и хранения, гарантийный срок хранения составляет 10 лет со дня изготовления. Гарантийный срок хранения в полевых условиях - 3 года со дня изготовления.

Данная изоляционная лента имеет свои преимущества, с ней весьма приятно работать (отлично наматывается, имеет хорошие герметические и диэлектрические способности, не мажется, растягивается и т.д.), но у неё есть и один небольшой недостаток. Она себя плохо проявляет при больших температурах, а именно плавится и становится малопригодной для своего изначального предназначения. В наружных электроустановках лента ПВХ боится мороза, не склеивается и ломается, поэтому работать с лентой при температурах ниже 10°С не рекомендуется.

Изоленту ярких цветов удобно использовать для маркировки проводов, концов кабеля. С помощью броских оттенков (красного, желтого, оранжевого) можно выделить места разрывов, и они сразу обратят на себя внимание. Если же нужен цвет, максимально соответствующий окружающим материалам - в продаже есть черная, белая, зеленая, синяя и фиолетовая изолента.

Лента изоляционная ХБ тоже весьма популярна и широко используется на практике. Данный вид представляет собой изоляционную черную прорезиненную ленту и предназначается для электротехнических работ в условиях неагрессивных сред при температурах от - 30°С до +30°С. Данный вид изолетны также называют матерчатой и тканевой, т.к. в состав самой ленты - это хлопчатобумажное волокно. Заводы при производстве изоленты Х/Б применяют суровые миткали, суровую бязь, суровую галошную прокладку или другие ткани, не ухудшающие физико-механические показатели ленты, а также резиновые смеси, изготовленные по технологической документации утвержденной в установленном порядке и отраженные в сертификате.

На данный момент изолента ХБ изготавливается в двух исполнениях:
1 - односторонняя (клеевая резиновая основа нанесена с одной стороны ленты);
2 - двусторонняя (клеевая резиновая основа нанесена с двух сторон).

Согласно ГОСТа 2162-97 (бывший ГОСТ 2162-78) хб изолента выпускается следующих марок:

для промышленного использования:
1 ПОЛ - односторонняя обычной липкости;
2 ПОЛ - двусторонняя обычной липкости;
2 ППЛ - двусторонняя повышенной липкости;

для широкого применения:
1 ШОЛ - односторонняя обычной липкости;
2 ШОЛ - двусторонняя обычной липкости.

Пример маркировки (условного обозначения) двусторонней не широкой изоленты Х/Б промышленного применения повышенной липкости шириной 20мм: 2 ППЛ - 20 ГОСТ 2162-97

Диэлектрические и изоляционные свойства ограничены значением до 1000 вольт. Для хранения наиболее благоприятными условиями будут сухие помещения с температурой от 0 до +24 градусов.

Ленту типа ХБ следует хранить в закрытых складских помещениях при температуре окружающей среды от 0°С до +25°С на расстоянии не менее одного метра от отопительных приборов.
Допускается хранение изоленты Х/Б в условиях отрицательных температур (до - 30°С). При этом перед эксплуатацией лента ХБ должна быть выдержана при температуре +23°С ± 5°С не менее 24 часов. При соответствии хлопчатобумажной ленты требованиям ГОСТа 2162-97, а также при соблюдении условий упаковки, транспортировки и хранения, гарантийный срок хранения составляет 12 месяцев со дня изготовления.

Изоленту ХБ следует использовать при работах по электроизоляции в помещениях (только не с повышенной влажностью). У данного вида изоляционной ленты, существует такое достоинство, что она более устойчива к нагреву проводника. Можно использовать при низких температурах, при нагреве спекается и не удлинняется, при старении затвердевает, имеет большую абразивную стойкость. Изначально, в силу того что она прорезинена, её использование подобно ПВХ, но если эту изоленту подвергнуть обжигу, то в результате у неё пропадают одни, но появляются другие качества. Предположим, нам необходимо заизолировать оголённые концы провода в месте, где относительно горячо (около 150 градусов), простая изолента ПВХ, просто расплавится, а если обмотать ХБ, то вначале произойдет естественный обжиг этой области намотки данной изоленты (то есть, сгорание имеющийся резины и материала). В результате образуется твёрдое покрытие в месте обмотки, которое способно защищать от прямого замыкания оголённых участков с другими токопроводящими частями. Хотя, данное место уже не обладает устойчивостью к высокому напряжению. Это вполне может пригодится для использования в некоторых нагревательных устройствах с электротэнами. К недостаткам этой изоленты относится то, что с годами она теряет водоотталкивающие свойства и гниет. Выход — поверх матерчатой плотно намотать несколько слоев виниловой ленты. Впрочем, разработки ведущих предприятий по термической устойчивости уже превзошли «тряпичную» коллегу.

Например, стеклотканевые ленты обладают наивысшей термостойкостью. Прекрасное впитывание смол и лаков делает эти ленты непревзойденными для решения задач крепления и фиксации при рабочих температурах до 200°C. Хорошей термоустойчивостью также обладают ленты на основе полиэфирной, полиимидной, политетрафторэтиленовой (ПТФЭ) и эпоксидной пленок.

Там, где требуется особая механическая прочность, хорошо подходят ленты, армированные стекловолокном. Они характеризуются предельно низким растяжением, высокой прочностью на разрыв и стойкостью к проколам. Бумажные ленты обладают хорошими амортизирующими свойствами, стойкостью к проколам и ударовязкостью.

Если критична высокая электрическая прочность диэлектрика, рекомендуются ленты на основе полиимидной или многослойной (композитной) пленки. Ленты на основе ацетатной ткани эстетически привлекательны и обеспечивают превосходную эластичность в таких применениях, как, например, обертывание катушек трансформаторов. Они также прекрасно впитывают электроизоляционные смолы и лаки и могут использоваться при рабочих температурах до 105°С.

Ленты на основе полиэфирной пленки предназначены для изоляции деталей, требующих использования тонких, но прочных и долговечных лент. Они обладают превосходной устойчивостью к проколам и истиранию, стойкостью к химикатам, растворителям, влаге.

Эпоксидные ленты — это универсальный вариант, если требуется эластичность, износостойкость и термоустойчивость одновременно. Ленты выдерживают рабочие температуры до 155° C и признаны UL как огнезащитные. Их диэлектрическая прочность также весьма высока. Универсальность лент на этой основе поможет сократить номенклатуру лент, используемых в производстве. Используемые в лентах адгезивы также различны. В электротехнических лентах применяются каучуковые, акриловые и силиконовые термоактивные адгезивы. Термоактивность адгезива означает, что при воздействии высоких температур в течение определенного времени (цикла горячего отверждения) адгезив меняет свои свойства, в конечном счете приобретая более высокие характеристики по адгезионной прочности, стойкости к растворителям и термостойкости. Хотя термоотверждение не является обязательным (лента уже обладает начальной адгезией, достаточной для многих типов применений), оно значительно улучшает свойства лент и рекомендуется для некоторых технологических процессов.

Правильный выбор электротехнических лент, соответствующих определенному технологическому процессу, является неотъемлемой частью эффективного производства. Но не менее важно быть уверенным, что вы приобретаете действительно качественный товар. Поэтому нужно выбирать производителя, который гарантированно обеспечивал бы постоянный уровень качества своих изделий.

Порядок применения изоляционной ленты

Для того, чтобы изоляционная лента могла выполнить возложенные на нее функции, ее нужно правильно нанести (намотать). Оголённые участки токоведущих частей и проводников следует изолировать не менее чем в три слоя ленты. Ширина слоя, накладываемого на другой, должна быть чуть менее ширины ленты. Накладывается изоляционная лента начиная от тонкого конца изделия к более толстому. Если вы изолируете при помощи изоляционной ленты провода, обязательно делайте намотку с запасом так, чтобы она выходила за пределы скрутки. Тщательно изолируйте оголенные участки провода, перекрывая место среза изоляции кабеля. Если вы используете изоляционную ленту ПВХ, не тяните ее при намотке, поскольку это влияет на ее характеристики: уменьшается толщина и ширина, снижаются свойства. Обязательно фиксируйте конец изоляционной ленты, сделав два - три дополнительных витка в конце намотки.
Изоленту ПВХ не рекомендуется наносить на силиконовые покрытия и фторполимеры. При нанесении на легко разрушающиеся, расслаивающиеся, крошащиеся материалы (древесно-волокнистые плиты, необработанное дерево, бетон) необходима предварительная обработка (грунтовка) поверхности с помощью грунтовочных материалов. Участки поверхности, на которые наносится лента, должны быть высушены и очищены от пыли и загрязнений.

Изоляционная лента того или иного вида используется при строительных или ремонтных работах, если возникает необходимость создать надежную защиту от попадания влаги, загрязнения, замыкания или предохранить от поражения электрическим током. Особенно это актуально при подсоединении электрооборудования или монтаже электроцепи, но круг применения изоленты в ремонтных работах очень широк.

Разновидности

В зависимости от предназначения различаются и виды изоляционной ленты:

• Изолента ПВХ - лента с акриловым или каучуковым клеем, обладающая высокой прочностью и способностью выдерживать высокое напряжение. Лента с акриловым клеем устойчива к растворителям и ультрафиолету, с каучуковым - к сдвигу и растворителям, но при этом не выносит перепадов температуры и солнечных лучей. Акриловый вариант служит дольше, но работать проще с каучуковым.
• Изолента Х/Б - прорезиненная клейкая лента на хлопчатобумажной основе, бывает как односторонней, так и двухсторонней. Имеет большую термостойкость по сравнению с изолентой из ПВХ.
• Смоляная изолента - однослойная хлопкоэфирная ткань, на которую нанесен слой смеси минерального масла и битума. Используется в основном для изоляции концов электрических проводов.
• Металлическая изолента состоит из трех слоев: бумаги с силиконовой пропиткой, мягкой алюминиевой фольги и клеящего состава. Предназначена для электротехнических работ.
• Армированная изолента тоже имеет три слоя: поливинилхлоридная ткань с армированными волокнами, специальный полиэтилен, клеящий состав. Широко применяется в герметизации стыков и швов при сантехнических и других работах.

Также есть ряд профессиональных изолент, обладающих особым набором свойств, но для бытовых нужд обычно используются вышеперечисленные.

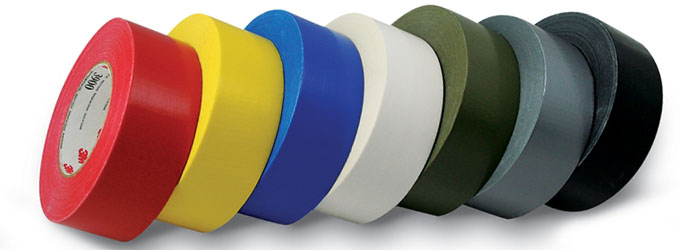

Выпускается изоляционная лента разных цветов. Наиболее привычна потребителю синяя изолента, хотя достаточно распространена и изолента черная. А белая изолента, например, предназначена для маскировки. Высококвалифицированные персонал магазинов «Леруа Мерлен» придет на помощь каждому покупателю и подскажет, какая именно изолента подойдет для конкретных задач.

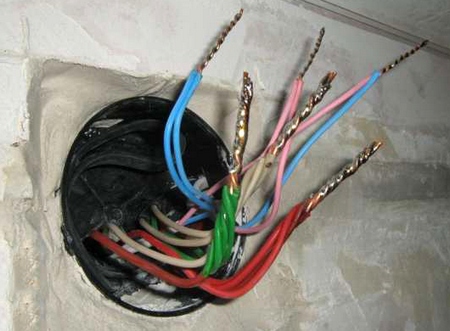

Хотя на сегодняшний день самым лучшим способом является использование клеммников WAGO, многие электрики, даже опытные, используют в электромонтажных работах скрутку. Изолируют такое соединение, конечно же, специальной лентой, которая бывает любого цвета, но в основном черной, красной либо синей. Далее мы выставим на обсуждение и немного поговорим о том, какая изолента лучше для электропроводки – ПВХ или ХБ?

Обзор свойств

Итак, для начала рассмотрим свойства хлопчатобумажной изолирующей ленты (ХБ). Главным достоинством такой изоленты является то, что она не плавится при нагреве провода, выдерживает механические нагрузки и не повреждается при минусовых температурах. Помимо этого важным плюсом изделия можно считать повышенную износоустойчивость – ее трудно протереть при эксплуатации. Что касается недостатков ХБ изоленты, основным считается плохая герметичность материала. В помещениях с повышенной влажностью, а также на улице ее использовать нельзя. Кроме того, хлопчатобумажная ткань не растягивается и может выдержать напряжение на пробой не более 1000 Вольт.

Что касается аналога из поливинилхлорида, материал обладает повышенной устойчивостью к влаге, хорошо тянется и выдерживает напряжение на пробой до 5000 Вольт (лучше аналога). Основным недостатком ПВХ изоленты можно считать тот факт, что она не является термоустойчивой, т.к. плавится при высокой температуре. Согласно техническим характеристикам изделия, максимальная температура эксплуатации не должна превышать +70 °С (ГОСТ 16214-86). Помимо этого пластиковая изоляционная лента ломается на морозе и теряет свою клейкость.

Со свойствами тряпичной и пластиковой изоленты разобрались, теперь все же обсудим, какую лучше использовать для в домашней электропроводке — тряпичную или пластиковую.

Какому варианту отдать предпочтение?

Так как хлопчатобумажная ткань лучше переносит высокие температуры, но боится влажности, ее лучше применять внутри помещений: дома, квартиры и т.д. Раньше хлопчатобумажную изоляционную ленту применяли в распределительных коробках, потому что плохое соединение проводов со временем нагревается, а эта изоляция не будет плавиться и предотвратит .

ПВХ изделие лучше использовать для электропроводки на улице и в помещениях с повышенной влажностью. Помимо этого можно изолировать пластиковой изолентой провода от люстры, а также в остальных местах, где будет отсутствовать сильный нагрев жил.

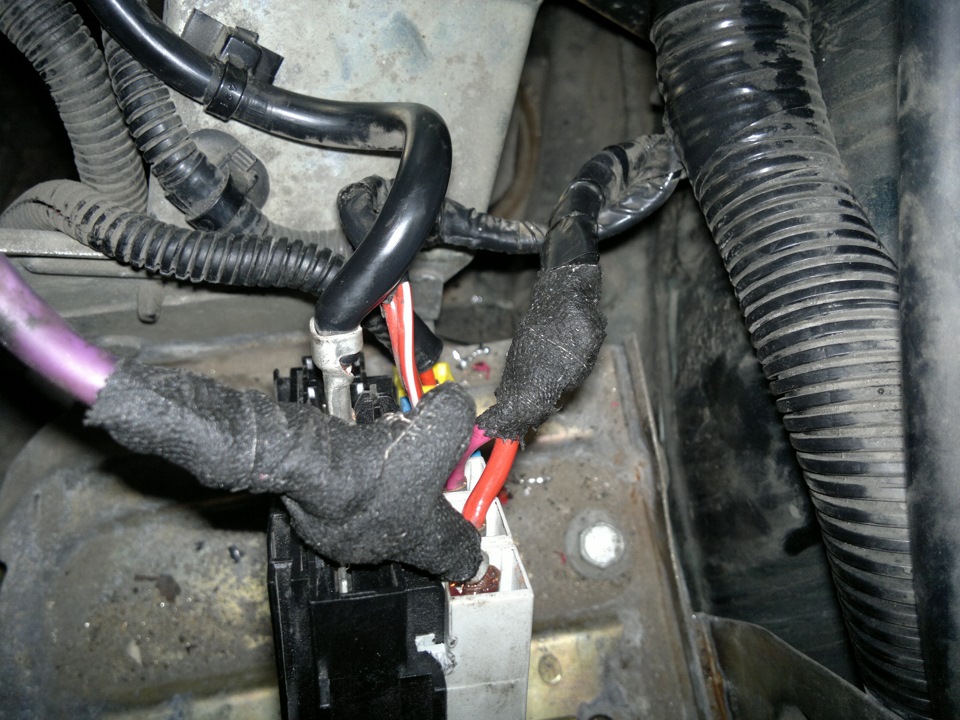

В автомобиле из соображений аккуратности чаще используют тряпичную изоляционную ленту, т.к. она черного цвета и не бросается в глаза, когда открывают капот. Чтобы сделать такую изоляцию герметичной, поверх хлопчатобумажной ткани надевают термоусадочную трубку.

Ну а опытные электрики, чтобы «убить двух зайцев одним выстрелом», сначала изолируют провода черной ХБ изолентой, после чего дополнительно наматывают несколько слоев ПВХ изделия. В этом случае проводка будет защищена и от короткого замыкания, т.к. изоляция не будет плавиться, и от повышенной влажности.

Кстати, самыми лучшими производителями изоленты считаются такие фирмы, как ISOLOCK, TDM ELECTRIC и Klebebander. Профессионалы оставляют в большинстве случаев только положительные отзывы о продукции компаний. Более дешевую, но все же качественную изоляционную ленту от фирмы IEK можете также выбрать для проводки в доме! Дополнительно рекомендуем просмотреть видео, на котором сравнивается качество нескольких производителей изоляционных лент.

Лента изоляционная ХБ. Изолента ХБ.
Основные Сведения.

Тема — Лента изоляционная ХБ. Изолента ХБ. Основные Сведения.

В нынешнее время трудно найти такого человека, который бы не имел дело с изолентой (лента изоляционная), а также хоть раз в своей жизни не применял её на деле. Но не каждый электрик знает о её типичных характеристиках и основных технических свойствах. В этой теме (Лента изоляционная ХБ Изолента ХБ Основные Сведения) хочу поговорить с Вами именно об этом.

Лента изоляционная диэлектрическая (либо изолента) — это расходный материал, основным назначением которого является обеспечение хорошего, герметичного, надёжно изолирования электрически небезопасных частей (токонесущих) от внешних факторов (влага, солнечные лучи, слабые соляные растворы, растворители).

При непосредственном использовании изоляционной ленты в сфере электрики, она является отличным средством качественной изоляции электрических оголённых токонесущих проводников (кабелей, проводов, шин) от случайного контактирования с ними человека или замыкания проводников между собой (вероятность короткого замыкания).

Самыми используемыми разновидностями изоляционной ленты являются 2 основных вида: это изолента на основе ПВХ (полихлорвиниловая) и изолента на основе ХБ (хлопчатобумажная). Различные электрики, возможно, сами этого не подозревая, отдаёт предпочтение одному из данных видов (больше применяется ПВХ), но и ХБ имеет свои лучшие стороны.

Изолента ХБ (хлопчатобумажная изоляционная лента) — довольно распространена на практике и повсеместно применяется для изолирования. Она собой представляет прорезиненную хлопчатобумажная ленту, которая имеет одну либо сразу две клеящихся стороны. Изолента ХБ производится из таких материалов: суровой бязи/миткали, галошная прокладка или же из похожего сырья. Температурными ограничениями для неё будет температурный диапазон -30 и +30 градусов по Цельсию. Диэлектрические свойства изоляционной ленты ХБ ограничены напряжением до 1000 В. Хранить её лучше в сухих местах с температурой 0 до +24 гр.

Практическое применение: у изоляционной ленты ХБ есть такое хорошее качество, как применение в довольно горячих местах работы. Первоначально, поскольку изолента ХБ прорезинена, её применение сходно изоленте ПВХ, но если её подвергнуть обжигу, то в итоге у неё исчезают одни, и появляются иные качества. Допустим, нам нужно изолировать оголённые части провода в местах, где присутствует повышенная температура (около 150 градусов). Изолента ПВХ, попросту начнёт плавиться, а если применить изоляционную ленту ХБ, то вначале будет обжиг намоточной области данной изоленты (то есть, сгорание имеющийся резины и материала ХБ).

Итогом будет образование твёрдого покрытия на месте обмотки, что способно вполне хорошо защищать от прямого короткого замыкания оголённые участки с соседними токонесущими частями. Данное место намотки обожженной изоленты ХБ уже не обладает устойчивостью к высокому напряжению. Но это может использоваться в нагревательных устройствах напряжением до 36 в.

В некоторых случаях существует большая необходимость в намотки изоляционного слоя на оголённые токопроводящие части электрической системы, не имея в наличии обычной изоленты ХБ либо ПВХ. С точки зрения общих правил по электробезопасности, это очень неправильно и плохо, но в определённых ситуациях этим можно пренебречь, тем самым намотав несколько слоев обычного скотча на место оголённого провода. Это будет лучше, чем вовсе оставить незащищённые (оголённые) места.
