Назначение поршневых колец. Поршневые кольца

Любое транспортное средство - сложное устройство, состоящее из целой кучи всевозможных деталей, как больших так и совсем мелких, о существовании которых неопытный водитель даже не подозревает. К последним относятся компрессионные поршневые кольца, которые несмотря на свой небольшой размер, выполняют немаловажную работу в жизнедеятельности автомобиля. Чем же примечательна эта деталь, мы Вам сейчас расскажем.

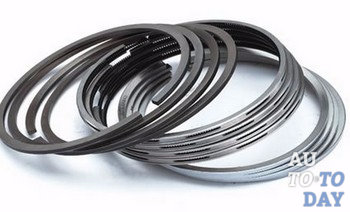

Компрессионное поршневые кольца - особенности и функции

Автомобильный поршень - это одна из основных деталей двигателя, так как с его помощью реализуется термодинамический процесс мотора. Основными элементами этой детали является поршневые кольца, обеспечивающие плотное соединение поршня со стенками цилиндра и создающие трение в двигателе (механические потери при этом составляют до 25% от общего числа).

Для их изготовления используется чугун и нержавеющая сталь. Первый вариант сочетается с чугунным материалом, использованным в блоках цилиндров, что благодаря структуре, позволяет ему уменьшать износ путем удерживания масла. Довольно широко распространены детали из пластичного чугуна (производный вариант от ковкового), который имеет способность к упругой деформации, что значительно облегчает процесс установки.

Кольца, в состав которых входит нержавеющая сталь, можно назвать усовершенствованным вариантом хромированных чугунных изделий. По сути, нержавеющая сталь - это материал, состоящий из большого количества хрома, поэтому нет ничего странного в том, что такие кольца обладают свойствами, аналогичными свойствам хромированных колец. Также, нержавеющая сталь способна противостоять высоким температурам, чем значительно превосходит хромированный чугун.

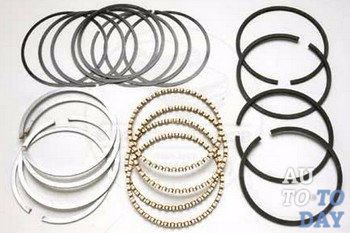

Выделяют два вида поршневых колец: компрессионные и маслосъемные. Разберемся для начала с компрессионными. Данное изделие в плане конструкции нельзя назвать сложным, так как представлено оно в виде незамкнутой окружности, имеющей небольшой зазор (достигает несколько сотых миллиметра). Поперечное сечение таких колец, обычно имеет прямоугольную форму, а край кольца оснащен либо фаской, либо цилиндрическим профилем (верхнее уплотнительное кольцо), либо имеет сужающуюся форму (второе кольцо). В ходе работы, благодаря зазору в канавке, эта деталь немного скручивается, что существенно облегчает приработку.

Такое кольцо применяется в поршневых двигателях в независимости от того, паровой он или внутреннего сгорания и выполняет три основные функции. Во-первых , компрессионные (верхние) кольца обеспечивают герметизацию камер сгорания, во-вторых , передают тепло через стенки цилиндра и фильтруют тепло, полученное от поршня, тем самым не допуская его перегрева, а в-третьих отлично уменьшают расход масла (если оно используется).

Обычно, на поршень не устанавливают больше трех таких колец, ведь степень его уплотнения увеличивается незначительно, а потери на трение возрастают существенно. Если взять, например, бензиновый двигатель с двухтактной системой, то здесь применяют лишь два компрессионных кольца, диаметр замка которых (так называют вырез в поршневом кольце), соответствует форме и расположению стопорного штифта - детали, предохраняющей от проворачивания и повышающей компрессию. Как видите, функциональную сторону использования компрессионных колец нельзя назвать незначительной, да и работу двигателя без них сложно представить.

Какая разница между компрессионными и маслосъемными кольцами?

В структуре и функциях компрессионных поршневых колец, мы с Вами уже немного разобрались, теперь поговорим о втором варианте - маслосъемных кольцах, которые используются немного реже. Так, например, бензиновые двигатели с двухтактной системой, в них просто не нуждаются, так как масло полностью сгорает вместе с топливом, а главная функция поршневого масло съемного кольца, как раз и заключается в снятии лишнего моторного масла. На сегодняшний день выпускают два вида таких деталей: чугунные (имеют литую конструкцию с прорезом) и стальные, в состав которых входят пружины расширители. Оба вида структурно отличаются от компрессионных, которые имеют цельную форму. В конструкцию маслосъемных колец входят: одно тонкое верхнее кольцо, два расширителя (радиальный и осевой) и нижнее кольцо. Исходя из вида двигателя и типа поршня, одновременно можно установить несколько таких колец, которые по отношению к компрессионным, монтируются на уровень ниже. Что касается функциональной стороны, то тут цели работы маслосъемных колец мало чем отличаются от аналогичных целей компрессионных и выражаются в следующем:

- герметизации камеры сгорания;

Увеличение уровня компрессии, благодаря чему двигатель запускается и стабильно работает;

Уменьшение расхода моторного масла автомобиля (относится к четырехтактным и дизельным двухтактным моторам), при чем должен поддерживаться достаточный уровень смазки всех скользящих элементов;

Ограждение отработанных газов от попадания в картер двигателя;

Отвод тепловых излишков от поршня, в процессе его работы, благодаря чему теплопередача через стенки цилиндров нормализуется, а сам поршень не перегревается.

Работа маслосъемных колец важна для нормального функционирования двигателей, особенно учитывая использование низкооктанового бензина и загрязнение моторным маслом камеры сгорания, головки поршней, что приводит к снижению мощности силового агрегата. Одна из главных задач компрессионных колец - не допустить пропускания лишней жидкости и воздуха в камеру сгорания. В этом они похожи с только что описанными маслосъемными кольцами, однако, для создания поршня, отличающегося высоким качеством и рабочей эффективностью, следует использовать узкие поршневые кольца, а компрессионные кольца лучше подпадают под это определение.

Если посмотреть на кольцо в свободном состоянии, то мы увидим, что оно имеет большой диаметр и находится немного под наклоном, от замка наружу. После его установки, такая конструкция позволяет более плотно прижиматься к стенкам, благодаря чему значительно повышается эффективность детали. Также, в процессе работы мотора, на кольцо воздействует сила рабочего газа и жидкости, которые постепенно проникают в канавки поршня вместе с давлением, во много раз превышающим силу натяжки самого кольца.

Как компрессионные кольца поршня выходят из строя?

Основной неисправностью поршневых колец, при чем как компрессионных так и маслосъемных, является их износ в процессе длительной эксплуатации транспортного средства. Указанный производителем ресурс отечественных автомобилей ровняется 150000 км., а кольца транспортных средств передовых мировых изготовителей могут служить и до 300000 км. (иногда еще больше).

Однако, не все что пишут правда, или же правда от части. При неправильной эксплуатации указанные цифры, могут значительно уменьшаться, тоесть поршневые кольца изнашиваются по ускоренной программе. Износ компрессионных колец происходит тогда, когда они вместе с поршнем постоянно двигаются вверх-вниз, взаимодействуя при этом с различными механическими деталями (поршневыми канальцами, стенками цилиндра и т. д.). Кроме того, на них воздействуют горячие отработанные газы и химические вещества (особенно сера), входящие в состав топлива (химический износ). В таком случае, для уменьшения уровня износа, поршневые кольца изготавливают из стойких материалов (таких как чугун) и обеспечивают им специальное покрытие (наносят хром, олово или нитриды).

Кроме изнашивания деталей, иногда встречаются разломы колец на несколько частей, а также их закоксовывание, причиной которого есть скопление в канавке не сгоревших частиц сажи, масла и других загрязняющих веществ.

Выходу из строя компрессионных поршневых колец способствует: несвоевременная смена моторного масла, воздушного фильтра (тем более эксплуатация автомобиля без него), использование некачественного топлива или поздняя замена топливного фильтра, тяжелые условия эксплуатации транспортного средства (например, в городских пробках, при кратковременных поездках, в частности в зимний период, когда мотор не успевает нормально прогреться).

Встречаются, также, случаи быстрого разрушения поршневых колец, причина чего кроется в сильном перегреве двигателя или в условиях ограниченной смазки. Как результат, кольца в цилиндре начинают клинить, на его стенках и поршне образовываются задиры, а поршневые кольца, вместе с перегородками между кольцевыми канавками, разрушаются. Выявить описанные проблемы довольно легко. Одним из признаков чрезмерного износа поршневых колец есть повышение уровня потребления масла. Когда двигатель малолитражного автомобиля расходует больше 0,5 л. масла на 1000 км., а при трогании с места, из системы выпуска наблюдается появление сизого дыма, можно смело предположить, что кольца находятся в плачевном состоянии. Также, об этом свидетельствует утечка масла через сальники, прокладки или другие уплотнители, повышенное давление кратерных газов, которое легко определить отсоединив шланг принудительной вентиляции. Для более точной диагностики проблемы, не лишней будет проверка компрессии в цилиндрах двигателя и проверка состояния цилиндропоршневой группы, методом утечки сжатого воздуха.

Что бы обеспечить двигателю стабильную работу, вполне достаточно одного кольца. Такую схему можно наблюдать на мотоциклах со слабым двигателем или скутерах. Правда, существуют автомобили, на поршнях которых устанавливают 5 колец, а иногда и того больше.Естественно, как и любая другая деталь они ломаются (чаще всего от больших и продолжительных нагрузок) или могут частично повредиться в процессе физического воздействия на автомобиль (например, аварии).

Если Вы решите проверить кольцо на излом, то сможете увидеть на поверхности места воздействия линии, указывающие на повреждение и дающие возможность оценки общего состояния поршня. При сильном износе поршня, заметными также будут трещины от термического напряжения, но поскольку находятся они на дне детали, то увидеть их немного сложнее.

Подписывайтесь на наши ленты в

Легковые автомобили комплектуются различными типами двигателей, силовые агрегаты могут отличаться объемом, мощностью, конструкцией.

В зависимости от производителя у каждого мотора есть свой определенный ресурс – самыми основными серьезными поломками считаются выход из строя коленчатого вала или поршневой группы.

Если в двигателе повышается расход масла, чаще всего причиной этого являются изношенные или поломанные поршневые кольца, замена их – работа достаточно трудоемкая, к тому же требует определенных слесарных навыков.

В двигателе внутреннего сгорания (ДВС) поршневые кольца (ПК) служат для уплотнения между стенками цилиндра (гильз) и поршнем, за счет них создается компрессия в цилиндрах. Если при сборке в мотор забыть поставить ПК, двигатель не заведется, так как не будет обеспечено необходимое сжатие рабочей топливовоздушной смеси.

В легковых автомобилях на каждом поршне стандартно устанавливаются по три кольца – два компрессионных и одно маслосъемное, причем, маслосъемные ПК могут быть наборными, то есть, состоять из нескольких элементов. Компрессионные поршневые кольца (КПК) служат для создания компрессии в цилиндрах, всегда изготавливаются из высокопрочного чугуна с различными присадками. Наибольшей прочностью обладает верхнее КПК, так как оно работает в самом тяжелом температурном режиме и испытывает максимальные нагрузки.

Маслосъемные поршневые кольца двигателя (МПК) нужны для отвода масла от стенок цилиндров, если кольца не будут выполнять свою функцию, двигатель будет расходовать масло. МПК могут быть как чугунными, так и стальными, причем, чугунные ПК почти всегда изготавливаются цельными, а вот стальные маслосъемные кольца бывает только наборными (составными). Стальное МПК на один цилиндр состоит из:



Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

  • между ПК и канавкой;
  • в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

  • между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
  • между канавками и МПК – от 0,05 до 0,06 мм;
  • на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

Волжский автомобильный завод производит двигатели для переднеприводных и заднеприводных автомобилей, поршневые кольца для моторов ВАЗ первоначально подставлял Мичуринский завод. У мичуринцев в продукции допускалось много брака, и с 1986 года в Тольятти было налажено собственное производство. В настоящее время существует много различных производителей, которые изготавливают ПК для вазовских двигателей, в частности, это:



На автомобилях ВАЗ в процессе эксплуатации происходит износ двигателя, так же выходят из строя ПК. Кольца могут:

  • ломаться на две или несколько частей;
  • изнашиваться по толщине;
  • иметь общий износ.

Часто поломка деталей происходит вследствие перегрева ДВС, в этом случае в цилиндрах уменьшается компрессия, и мотор теряет мощность. Признаками неисправных ПК является:

  • сизый дым из трубы глушителя, особенно часто он проявляется после долгой работы на холостых оборотах при резком нажатии на педаль газа;
  • повышенный расход масла в двигателе;
  • падение мощности, мотор перестает тянуть;
  • закоксовывание свечей зажигания.

Если появляются признаки неисправности в поршневой группе, в первую очередь меняются поршневые кольца. Но замена ПК не всегда дает нужный эффект, часто после ремонта мотор продолжает дымить и расходовать масло. Причина здесь простая – имеется износ в самих цилиндрах. В блоке обычно гильзы изнашиваются неравномерно – они приобретают овальную форму, из-за выработки поршневые кольца не прилегают плотно к стенкам цилиндров и не обеспечивают герметичность.



На автомобилях вазовского производства устанавливаются двигатели типа:

  • 2101/2103/ 2105/2106 (ВАЗ-классика);
  • 21213/ 21214/2130 (Нива);
  • 2108/21083 (ВАЗ 2108-09-099);
  • 2111/2112 (ВАЗ 2110-11-12);
  • 21114 (ВАЗ 2113-14-15);
  • 11186 (Лада Гранта);
  • 11194 (Lada Kalina).

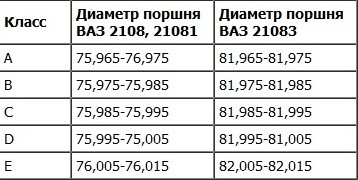

Также есть множество других модификаций ДВС, все вазовские моторы четырехцилиндровые рядные, с общим количеством клапанов 8 или 16. У моторов ВАЗ есть несколько стандартных размеров цилиндров:

  • 76 мм;
  • 79 мм;
  • 82 мм.

У каждого размера предусматривается ремонтное увеличение на 0,4 и 0,8 мм, заводами производятся ремонтные поршни и кольца первого и второго ремонтных размеров. Поршневые кольца с диаметром 76 миллиметров выпускаются для двигателей:

  • 2101;
  • 2103;
  • 2108;
  • 1111(Ока).

Первый ремонтный размер ПК для этих моторов – 76,4 мм, второй ремонтный размер – 76,8 мм. Поршни, а также и поршневые кольца 79 мм производятся для ДВС моделей:

  • 21011;
  • 2105;
  • 2106;

На всех этих моторах также есть два ремонтных размера ПК – 79,4 мм (первый ремонт) и 79,8 мм (второй ремонт). Самые распространенный размер ПК – 82 мм, на многих современных автомобилях ВАЗ используется поршневая группа именно этого размера. Диаметр поршневых колец 82 мм можно встретить на двигателях:

  • 21083;
  • 21213;
  • 21214;
  • 2130;
  • 2123(Chevrolet Niva);
  • 2111;
  • 21114;
  • 11183 (Калина и Гранта);
  • 2112;
  • 21124;
  • 21126(Приора);

У ДВС ВАЗ есть и отклонения от типичных размеров, например, на моторе 11194 объемом 1,4л устанавливаются поршни и ПК диаметром 76,5 мм, этим ДВС комплектуется Ладв Калина. Также есть нестандартный силовой агрегат 1800 см³ ВАЗ-21128 с номинальным диаметром цилиндров 82,5 мм, но серийно АвтоВазом движок не производится.

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

  • в цилиндрах нет выработки;
  • не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

  • выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
  • сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);

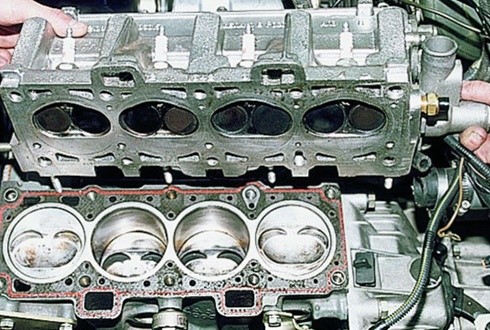

  • снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
  • отсоединяем от ГБЦ в\в провода, патрубки системы охлаждения, откручиваем болты головки;
  • раскручиваем гайки приемной трубы глушителя;

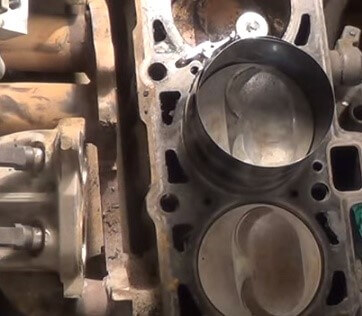

  • полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;

  • если под двигателем есть защита, демонтируем ее;

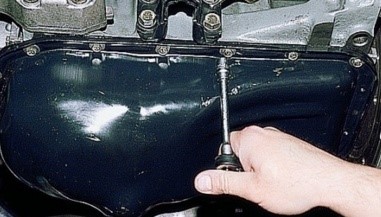

  • подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
  • снимаем нижний лючок корпуса КПП (три болтика);
  • головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;

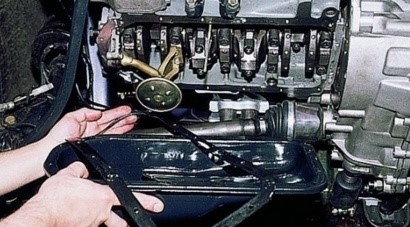

  • демонтируем поддон, снимаем маслоприемник;

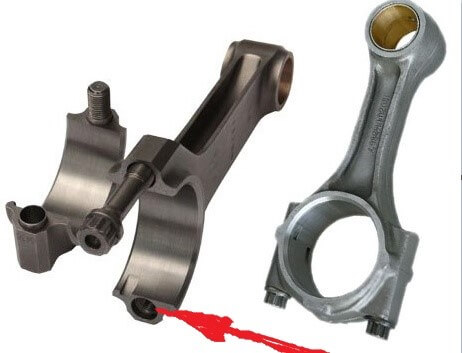

  • отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;

  • шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;

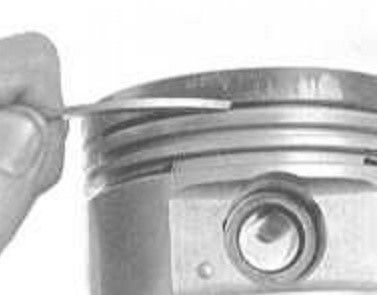

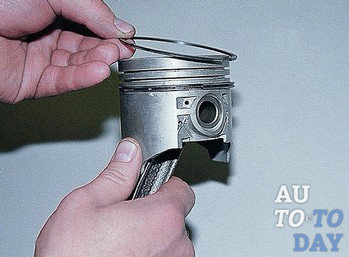

  • снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;

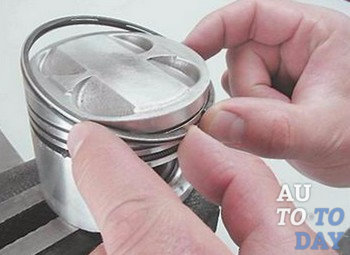

  • устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;

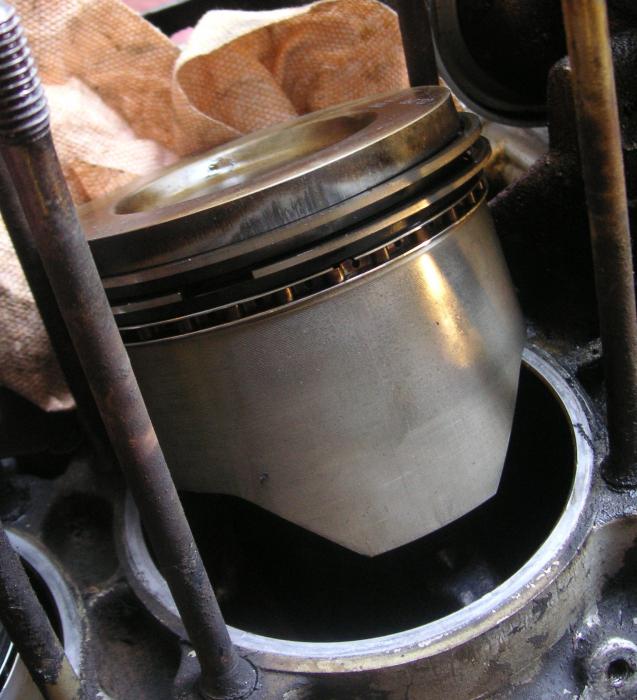

  • устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;
  • ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
  • затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

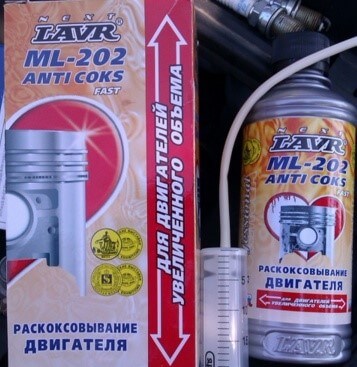

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

  • сдергиваем высоковольтные провода;
  • выкручиваем все свечи зажигания;
  • проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
  • в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
  • оставляем «отмокать» цилиндры на 6-7 часов;
  • зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
  • снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.



Назначение поршневых колец и требования к ним

Рассматривая требования к поршневой группе в предыдущей статье, мы упоминали, что зазор между поршнем и цилиндром должен быть минимальным, чтобы исключить прорыв газов из рабочей полости (камеры сгорания) и не допустить попадание в нее моторного масла. И, поскольку этот зазор лимитируется тепловым расширением поршня, мы пришли к выводу, что должной герметизации рабочей полости цилиндра одним лишь уменьшением зазора между поршнем и стенками цилиндра достичь невозможно – возрастает вероятность заклинивания поршня из-за температурного расширения.
Чтобы достичь оптимальной герметизации камеры сгорания, конструкторы ввели в поршневую группу очень важный элемент – поршневые кольца.

Поршневые кольца являются упругими элементами уплотнения поршневой группы, обеспечивающими:

  • герметичность рабочей полости цилиндра;
  • отвод теплоты от головки поршня;
  • предотвращения перекачки лишнего смазочного материала в камеру сгорания.

Конструкция и техническое состояние поршневых колец определяют компрессию в цилиндре и расход масла на угар. При этом под компрессией понимается процесс сжатия газа в цилиндрах двигателя при увеличении его давления и температуры.



В поршневой группе есть небольшая, но важная деталь. Это поршневое кольцо. Кольца незамкнуты, имеют небольшой зазор, который составляет лишь несколько сотых миллиметра. Детали посажены на канавки. Последние сделаны на внешней поверхности поршня. Наша статья расскажет вам о важности этих элементов, а также об их обслуживании.

Виды

Поршневые кольца двигателя по своему предназначению разделяются на несколько видов. Различают компрессионные, а также маслосъемные. Компрессионные не позволяют газам прорваться из камеры сгорания в картер двигателя. Размеры кольца снаружи немного больше, чем цилиндра, поэтому частично оно вырезано. Данный вырез называют замком.

Такие кольца призваны воспрепятствовать попаданию масла в камеры сгорания. Они снимают лишнее со стенок цилиндров. Эти кольца монтируются немного ниже, чем компрессионные. Данные детали имеют сквозные прорези.

Задачи, которые выполняют кольца

Для того чтобы энергия от сгорания топлива использовалась максимально эффективно, нужно придать системе герметичность. Так как характеристики поршня и гильзы могут меняться, между данными деталями уменьшается зазор. Это может привести к клину мотора. Производители зазор увеличили, а между этими деталями установили дополнительный уплотнитель - поршневое кольцо.

Уплотнитель, или кольцо, позволяет обеспечить эффективную герметичность камер, где сгорает горючая смесь. Далее, благодаря этим изделиям, от цилиндров и поршней отводится излишнее тепло. Уплотнители оптимизируют смазку поршневой группы.

Из чего их изготавливают?

Среди первых материалов, которые стали применять для производства колец, были сплавы ковкого чугуна. Именно этот материал показал свою высокую эффективность. Чугун отлично сочетался с теми материалами, которые применялись в изготовлении блоков цилиндра. Структура такого сплава, которая имела поры, позволяла материалу лучше удерживать смазочную жидкость, а износ при этом значительно уменьшался. Сегодня широко применяют другой чугунный сплав. Это пластичный вид. Его достоинство - качество, которое намного выше, к тому же он подвержен упругой деформации, что позволяет с легкостью устанавливать поршневое кольцо.

Но требования к данным деталям растут постоянно. Поэтому инженеры нашли более подходящие для материалы. Одна из первых модификаций - хромирование ковкого чугуна. Хром в таком случае применялся не привычный, а специальный, твердый. Эти изделия впервые были опробованы в самолетных моторах.

Также материалом для изготовления колец послужила нержавеющая сталь. Она является следующим этапом после хромирования чугуна. В составе сплава также присутствует хром, поэтому здесь можно наблюдать аналогичные свойства.

Чтобы увеличить срок службы этих деталей, инженеры решили создавать их из молибдена. Такой материал позволил увеличить износостойкость.

Симптомы износа поршневых колец

К сожалению, в этом мире ничто не вечно. И замена поршневых колец рано или поздно обязательно потребуется. Но именно благодаря своевременной замене можно увеличить ресурс двигателя внутреннего сгорания. Хотя в большинстве случаев, а особенно у начинающих автолюбителей, получается так, что замене подлежат не только эти расходные материалы. Давайте рассмотрим основные симптомы, по которым можно понять, что пора менять поршневые кольца.

Если у вашего мотора упала мощность, то в большинстве случаев это одна из причин, по которой владельцы авто приходят к мысли о необходимости замены этих самых колец. Мощность зависит от того, в каком состоянии находятся данные детали, а также от общего состояния группы. Если снизилась тяга, то первое подозрение - кольца.

Если вы заметили, что ваша машина стала потреблять больше масла, то, скорее всего, это свидетельствует о порядком изношенных маслосъемных кольцах. Если зазор поршневых колец выше положенного, масло не успевает сниматься. Результат - просачивание смазки в цилиндры, где часть ее сгорает, а другая улетает в трубу. Не всегда, конечно, мотор увеличивает аппетиты, однако проверить состояние этих деталей лишний раз стоит.

Кроме того, машина может начать потреблять и больше топлива. Если кольца свое отработали, то падает мощность. Следовательно, водитель будет нажимать педаль газа практически в пол. В результате свечи, которые залились топливом, станут причиной троения двигателя.

Если вы увидели что-то подобное, не пугайтесь. Нужно просто заменить расходные материалы. Цена поршневых колец невелика и составляет для самых ходовых моделей автомобилей порядка 1000-1500 рублей.

Не одной заменой…

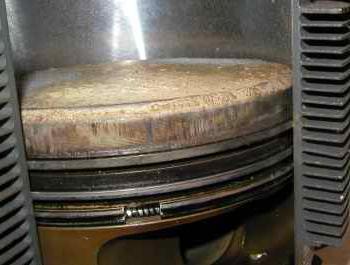

Можно восстановить работу поршневых колец. В процессе работы двигателя может образовываться так называемый нагар, или же, по-другому, кокс. Он образуется в камерах сгорания. Так или иначе, но начинают появляться описанные выше симптомы. Что делать и как обойтись без сложного вмешательства?

Нагар скапливается не только в камерах сгорания, но и под кольцами. Лишь из-за этих образований подвижность колец блокируется. Теряется герметичность, в результате нарушается работа двигателя.

Раскоксовка поршневых колец

Суть этого подхода в том, чтобы снять нагар. Для этого можно воспользоваться различными химическими средствами. Их на радость автолюбителям очень много на авторынках. Максимально эффективная технология - это непосредственная заливка препарата в цилиндры через отверстия свечей.

Есть еще одна технология, правда, не такая эффективная. Можно добавить химическое средство очистки в топливо либо в масло.

Первый способ опробовали множество опытных автолюбителей. Давайте его рассмотрим. Для того чтобы выполнить такую несложную процедуру, понадобится выкрутить свечи, затем поставить поршни в одинаковое среднее положение. Далее необходимо залить средство в отверстия свечей. Лить нужно по 25 мл в каждый цилиндр примерно на 15 минут. Однако просто залить и отойти по своим делам не получится. Раскоксовка поршневых колец требует непосредственного участия автолюбителя. Чтобы помочь средству дойти до колец, нужно поворачивать колесо автомобиля вправо и влево. Достаточно пошевелить его лишь несколько раз.

Далее нужно снять высоковольтные провода с крышки трамблера и зафиксировать его. Это необходимо сделать для того, чтобы не пробились элементы зажигания или еще что-нибудь такое, когда двигатель будет крутиться стартером. Теперь нужно покрутить двигатель при помощи стартера в течении нескольких секунд. Так из цилиндров выйдет все лишнее. На завершающем этапе нужно все собрать, завести мотор и дать ему поработать несколько минут.

Замена поршневых колец

Подготовка к замене

После того как вы сняли ГБЦ, поддон и масляный насос, нужно демонтировать крышки шатунов и их вкладыши. Далее, при помощи легких постукиваний молоточком, следует выпрессовать поршень. Затем производим очистку цилиндра.

Не лишним будет проверить износ цилиндра. Для этого можно опустить кольцо в цилиндр на 5 мм и проверить зазоры. Затем проделать то же самое, но на глубину уже 10 мм. Для расчета износа из второго размера нужно вычесть первый, а затем результат разделить на число пи. Если получилось меньше 0,15 мм, тогда можно менять кольца.

Заменяем кольца

Здесь необходимо запомнить один нюанс, прежде чем менять кольца поршневые. Размеры их должны соответствовать вашему мотору. Здесь зазоры должны составлять для первого кольца от 0,3 до 0,45 мм, для второго - 0,25-0,4 мм. Если у вас так, то все в порядке.

Прежде чем устанавливать их, многие советуют очистить канавки на поршне от нагара. Когда будете ставить поршень в цилиндр, нужно разогнать стыки. Далее следует произвести очистку блока от прокладки и скопившегося там нагара. Эти части на стыках нужно хорошо смазать, а затем собрать все назад. Вот и все, поршневое кольцо установлено.

Опытные автовладельцы после такого "хирургического вмешательства" советуют производить обкатку, как на новом моторе.

Выбор колец на автомобили "АвтоВАЗ"

Сегодня рынок автозапчастей наполнен множеством самых различных деталей. Вроде бы проблемы с дефицитом решены, однако не все так просто. И сейчас порой трудно подобрать необходимые запчасти, такие как вкладыши шатунов, детали поршневой группы, кольца поршневые (ВАЗ 2110-2113 в том числе).

Сегодня ВАЗ предлагает три варианта таких запчастей. Это кольца размерами 76, 79, 82 мм. Материал, который используют для производства - преимущественно серый чугун. Он обладает высокой износостойкостью и повышенным ресурсом эксплуатации. Качество продукции постоянно контролируют, поэтому на подделку нарваться просто невозможно.

В качестве заключения

Как можно выяснить из этой статьи, при многих признаках неисправности, которые, казалось бы, указывают на более серьезные поломки, стоит посмотреть на состояние колец. Возможно, все обойдется недорого и пройдет быстро. Конечно, если спохватиться вовремя.

При изучении принципов работы двигателя внутреннего сгорания отмечалось, что скользящее соединение между поршнем и цилиндром герметично, то есть газы, находящиеся под давлением в надпоршневом пространстве, не проникают между поршнем и стенками цилиндра в картер двигателя. Обеспечить приемлемую герметичность основное предназначение поршневых колец.

При этом необходимо отметить, что незначительная часть газов из камеры сгорания всё равно проникают во внутренне пространство картера даже нового, вполне исправного, двигателя. Уплотнение при помощи поршневых колец в технике называется уплотнением лабиринтного типа, в уплотнениях подобного типа всегда происходит некоторая утечка газов. Но эта утечка на исправном двигателе обычно лежит в диапазоне 0,5 – 1,0%.

Находящиеся в картере двигателя газы называются картерными газами. По мере износа цилиндропоршневой группы двигателя количество картерных газов увеличивается.
Кроме уплотнения поршневые кольца выполняют ещё две задачи. Регулируют количество масла на стенках цилиндра, необходимого для смазывания, как самих колец, так и поршня, и отводят тепло от поршня к стенкам цилиндра.

Предназначение поршневых колец:

Обеспечение герметичности между поршнем и стенками цилиндра.
Регулирование количества масла, необходимого для смазывания соединения поршня и цилиндра, и предотвращения попадания масла в камеру сгорания двигателя.
Отвод тепла от поршня к стенкам цилиндра.

Эти три задачи поршневые кольца выполняю в очень тяжёлых условиях под воздействием высоких тепловых и механических нагрузок. Тепловое напряжение поршневых колец возникает под воздействием горячих рабочих газов и под воздействие трения колец о стенки цилиндра, происходящего в условиях масляного голодания в верхней части поршня.
Успешное решение этих задач решается как за счёт конструкции колец, так и правильного подбора материала изготовления колец.

Тип колец

Поршневые кольца делятся на два типа:

Компрессионные

Маслосъёмные

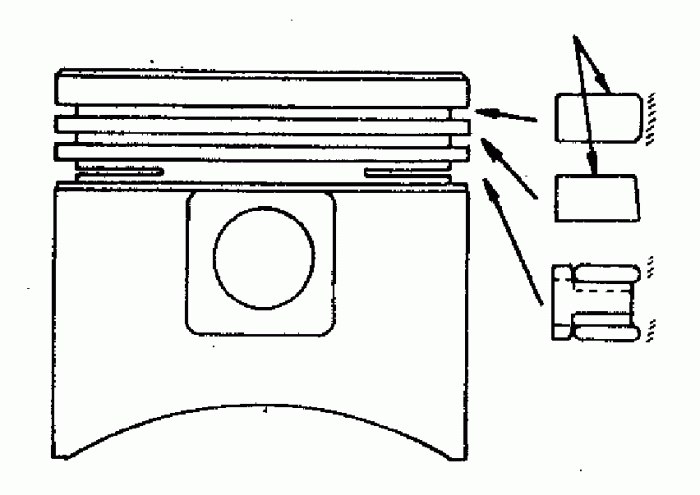

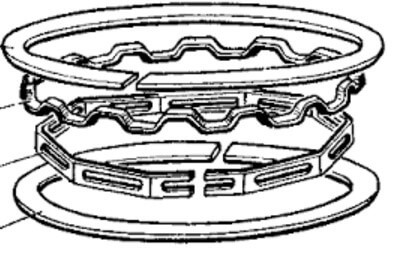

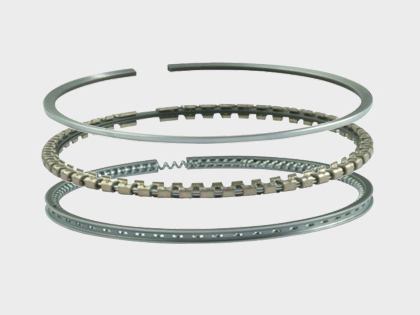

Поршневые кольца - схема

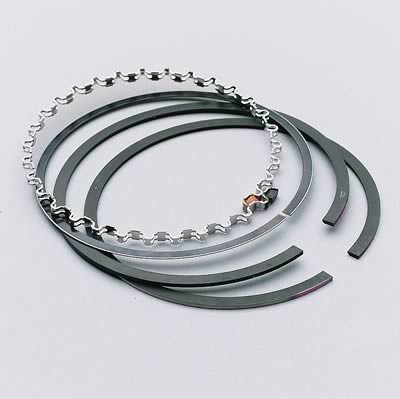

1. Первое (верхнее) компрессионное кольцо
1.1. Молибденовая противоизносная вставка
2. Второе компрессионное кольцо
3. Маслосъёмное кольцо:
3.1. Верхняя маслосъёмная пластина
3.2. Тангенциальный расширитель
3.3. Нижняя маслосъёмная пластина

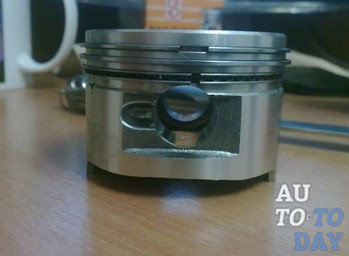

Поршень с поршневыми кольцами

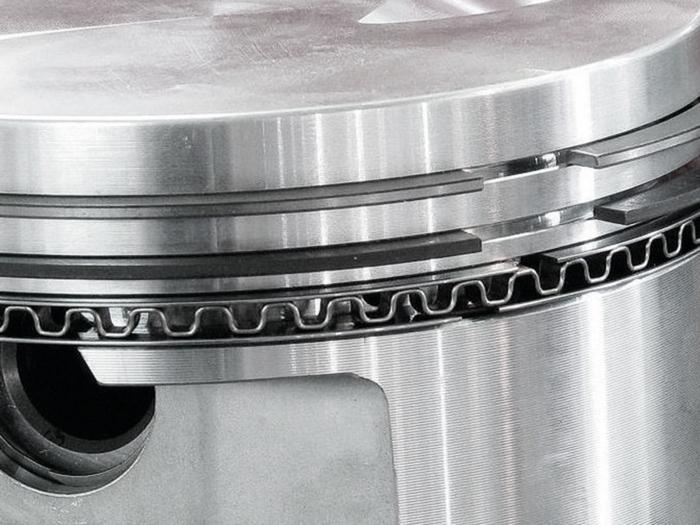

Фотография разреза поршня современного бензинового двигателя с установленным на него типичным комплектом поршневых колец в соответствии со схемой, данной на верхнем рисунке.
Компрессионные кольца обеспечивают необходимую герметичность, а маслосъёмные кольца регулируют количество масла на стенках цилиндра. Именно регулируют, а не полностью удаляют, поскольку полное или слишком большое удаление масла приведёт к масляному голоданию соединения поршня со стенками цилиндра в верхней части поршня и последующему заклиниванию поршня в цилиндре.

Ранее двигатели были тихоходными, и количество поршневых колец на одном поршне доходило до 5 – 7. Но почти все современные бензиновые двигатели и быстроходные автомобильные дизельные двигатели имеют на одном поршне всего три поршневых кольца – два компрессионных кольца и одно маслосъёмное.
Хотя поршни двигателей форсированных спортивных автомобилей, постоянно работающие на высоких оборотах, могут иметь всего два кольца. А поршни дизельных автомобильных двигателей, для облегчения запуска, могут иметь четыре кольца, три из которых компрессионные.

Кольцо, установленное в канавку поршня, находящегося в цилиндре двигателя, должно принять абсолютно круглую форму (это выполняется, если сама гильза цилиндра не имеет деформаций) и быть прижатым к поверхности цилиндра по всей наружной окружности поршневого кольца. Для обеспечения этого, упругое поршневое кольцо изготавливается не в виде правильной окружности, а в виде дуги переменного радиуса, большего, чем диаметр цилиндра и имеющее в свободном состоянии достаточно больший зазор (1) между концами кольца. При установке в цилиндр кольцо сжимается и зазор (2) в замке кольца становится 0,15 ÷ 0,5 мм. Точное и максимально допустимое значение этого зазора указывается в технической документации двигателя. Обеспечение регламентированной величины зазора очень важно, увеличенный зазор способствует прорыву газов в картер двигателя и снижению мощности. Но ещё опасней уменьшенный зазор в замке поршневого кольца. Во время работы, в результате нагрева кольцо расширяется и при уменьшенном зазоре может произойти заклинивание поршневого кольца в цилиндре, что приведёт к образованию задиров на зеркале цилиндра, поломке межкольцевых перегородок поршня или поломке самого кольца. Поэтому допустимо небольшое увеличение зазора, но недопустимо уменьшение зазора в замке поршневого кольца.

Ведущие производители поршневых колец производят кольца с постепенно уменьшающимся через 0,1 мм зазором, таких подбираемых размеров может быть до 15.

Отсутствие концевого зазора при одновременном уменьшении высоты кольца

Некоторые производители поршневых колец выпускают «беззазорные» поршневые кольца. Разумеется, невозможно изменить природное свойство металлов к расширению при повышении температуры, кольцо, установленное в цилиндр двигателя без зазора, обязательно заклинит. Но многое можно решить за счёт удачной конструкции. В этом случае поршневое кольцо состоит из двух плоских колец, установленных друг на друга и повёрнутых относительно друг друга на 180º. При этом верхнее кольцо имеет форму буквы «L», а нижнее кольцо вставлено в выемку верхнего кольца, за счёт чего высота такого кольца получается не более высоты стандартного кольца.

Когда-то замки поршневых колец старых тихоходных двигателей, для уменьшения прорыва газов через замок кольца имели сложную форму, но в современных высокооборотных двигателях прорыв газов через замок кольца незначителен. Поэтому современные кольца имеют только прямоугольную форму замка.

Правильная установка поршневых колец

Переменный радиус дуги поршневого кольца берётся не произвольно, а рассчитывается для обеспечения необходимой эпюры силы прижатия кольца к стенкам цилиндра. Во время работы поршневое кольцо изнашивается неравномерно. В результате экспериментов определено, что наиболее интенсивно кольцо изнашивается в районе замка. Поэтому первоначальное увеличение силы прижатия кольца в зоне замка увеличивает срок службы кольца.

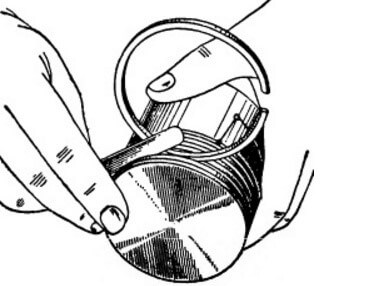

Но точно рассчитанная эпюра усилий кольца может измениться в результате непрофессиональной установки кольца на поршень. Современные, очень тонкие компрессионные поршневые кольца не допускается устанавливать на поршень руками. Для этого необходимо использовать специальное приспособление, обеспечивающее равномерное разжатие кольца по всей окружности и ограничение максимального разжатия.
Установка кольца руками, с увеличенным и неравномерным расжатием, значительно сокращает срок службы кольца.

Прижатие компрессионных колец к стенкам гильзы цилиндра

На этом рисунке видно, что газы из камеры сгорания через зазор между жаровым поясом поршня и стенкой цилиндра и через зазор между стенкой перегородки и поршневым кольцом попадают во внутреннюю полость поршневого кольца. При этом давление во внутренней полости верхнего компрессионного кольца практически равно давлению в камере сгорания.
За счёт давления газов на внутреннюю поверхность кольца происходит дополнительное прижатие поршневого кольца к стенкам цилиндра. Некоторая часть газов также попадает во внутреннюю полость второго компрессионного кольца. Поскольку первое компрессионное кольцо дросселирует давление газов, давление во внутренней полости второго компрессионного кольца мотет быть равно 30 – 60%, от давления во внутренней полости первого компрессионного кольца.
С учётом того, что все процессы в двигателе происходят достаточно быстро, давление из внутренних полостей поршневых колец не падает до следующего такта рабочего хода, это явление называется аккумулированием давления. Аккумулирование давления обеспечивает приемлемую работу поршневых колец, частично потерявших свою упругость в результате старения или перегрева. Потерявшие упругость поршневые кольца будут удовлетворительно работать на режиме высоких нагрузок двигателя, но при работе двигателя в режиме низких нагрузок поршневые кольца не обеспечат необходимое уплотнение. Поэтому, исправными можно считать поршневые кольца серийного легкового автомобиля, обеспечивающие прижатие к стенкам цилиндра за счёт собственной упругости.
Некоторые производители поршневых колец заявляют, что до 90% усилия прижатия поршневых колец возникает за счёт давления рабочих газов двигателя. Возможно, кольца с подобными технически характеристиками подойдут только для специальных спортивных двигателей, постоянно работающих в диапазоне высоких оборотов и высоких нагрузок, Но вряд ли такое кольцо будет успешно работать в двигателе серийного автомобиля. Специально подготовленные поршневые кольца, как и многие другие детали двигателя, могут улучшить работу двигателя на строго определённых режимах оборотов и нагрузки. Но при этом значительно ухудшить работу двигателя на остальных режимах.
Очень важным эксплуатационным размером является боковой зазор между кольцом и канавкой поршня, поскольку именно от него зависит давление в поршневой канавке. В среднем этот зазор равен 0,04 ÷ 0,08 мм. От величины этого зазора также зависят ударные нагрузки на перегородки поршневых колец и, соответственно, шумность работы двигателя, возрастающие при увеличении зазора или вероятность заклинивания (потери подвижности) поршневых колец при уменьшении зазора.

Многие автомеханики считают, что поршни не подлежат дальнейшей эксплуатации по причине износа направляющей части (юбки) поршня, но обычно износ направляющей части поршня незначителен. Разумеется, если поршень не работал в режиме масляного голодания, и на поверхности поршня и стенок цилиндров не образовались задиры.
На самом деле поршень часто выбраковывается по причине недопустимого износа канавки верхнего компрессионного кольца.

При производстве и высота поршневых колец, и высота канавки поршня имеют некоторый разброс, поэтому, для обеспечения необходимого зазора, иногда бывает возможность подбора поршневого кольца необходимой высоты.

Форма второго компрессионного кольца отличается от формы первого компрессионного кольца. Иногда из-за своеобразной формы наружной поверхности второе компрессионное кольцо называется скребковым
Это кольцо работает не только как компрессионное, но и участвует в регулировании количества масла на стенках цилиндров, то есть частично выполняет задачу маслосъёмного кольца. Нижняя часть рабочей поверхности второго кольца изготавливается в виде скребка, который при перемещении поршня вниз снимает со стенок цилиндра лишнее масло. Нижнее компрессионное кольцо работает в значительно более лёгких условиях. И температура в зоне кольца и давление газов на кольцо (соответственно сила прижатия кольца к стенке цилиндра) значительно ниже по сравнению с подобными показателями, оказывающими воздействие на верхнее кольцо.

Оба компрессионные кольца допускается устанавливать только в одном положении. На верхней поверхности компрессионного поршневого кольца ставится метка «Т», «ТОР» или другие. Кольцо всегда устанавливается этой меткой вверх. Неправильно установленное поршневое кольцо, неправильно работает.

Маслосъёмные кольца устанавливаются ниже компрессионных поршневых колец. На поршни двигателей современных легковых автомобилей устанавливается всего по одному маслосъёмному кольцу. Хотя старые двигатели, особенно предназначенные для стационарного применения, использовали по несколько маслосъёмных колец.

Маслосъёмные кольца предназначены для регулирования количества масла, находящегося на стенках цилиндра. Тут не очень подходит русская поговорка: «Кашу маслом не испортишь». Масла на стеках цилиндра должно быть не как можно больше, а ровно сколько необходимо. Недостаточное количество масла приведёт к масляному голоданию и, вследствие этого, к повышенному износу поршневых колец, поршня и поверхности цилиндра. В некоторых тяжёлых условиях работы двигателя при наличии масляного голодания могут произойти задиры в соединение поршня с цилиндром, и даже полное заклинивание поршня в цилиндре.
Так же нежелательно излишнее количество масла на стенках цилиндра. Лишнее масло, через компрессионные кольца попадает в камеру сгорания двигателя. Что приводит к повышенному расходу масла, образованию нагара на стенках камеры сгорания, клапанах и свече зажигания. Нагар от сгоревшего масла в камере сгорания и на клапанах значительно ухудшает некоторые технические характеристики двигателя. Во время работы двигателя система смазки разбрызгивает в нижней внутренней полости цилиндра большое количество смазки, необходимого для смазывания поршневого пальца и охлаждения поршня
При перемещении поршня вниз, маслосъёмное кольцо своими кромками собирает излишнее масло со стенок цилиндра и через дренажные отверстия в канавке поршня направляет его во внутреннюю полость поршня. Далее масло стекает в масляный поддон, возвращаясь в систему смазки двигателя.
